LM2758 器件是一款集成式低噪聲、大電流開關電容器 DC-DC 轉換器，具有穩壓電流吸收器。該器件能夠通過單節鋰離子電池驅動高達 700 mA 的負載。通過根據 LED 正向電壓和電流要求主動選擇適當?shù)脑鲆?，在輸入電壓范圍內實現最大效率。

一個外部低功耗電阻器可設置指示燈、割炬和閃光燈模式所需的電流。為了保護器件和閃光燈 LED，內部超時電路會在長時間閃光模式出現故障時關閉 LM2758。內部軟啟動電路限制啟動期間的浪涌電流量。
*附件：lm2758.pdf

特性

• 高達 700 mA 的輸出電流
• 90% 峰值效率
• 指示燈、手電筒和閃光燈模式
• 超時電路將閃存持續時間限制在814毫秒（典型值）
• 自適應 1× 和 1.5× 增益，實現最高效率
• 真正的關機
• 內部軟啟動消除浪涌電流
• 超小解決方案尺寸
  • 無需電感器，只需 4 個電容器和一個電阻器
  • 2.022 mm × 1.527 mm × 0.6 mm 薄型 DSBGA 封裝

參數

方框圖

?1. 產品概述?
LM2758是德州儀器（TI）推出的集成化開關電容DC-DC轉換器，專為驅動手機攝像頭閃光燈等高電流LED設計。其核心特點包括：

• ?輸出能力?：支持高達700mA的閃光模式電流，峰值效率達90%。
• ?工作模式?：提供閃光（Flash）、常亮（Torch）、指示（Indicator）和關機（Shutdown）四種模式，通過EN1/EN2引腳邏輯控制。
• ?自適應增益?：根據LED正向電壓動態切換1×或1.5×增益模式以優化效率。
• ?保護功能?：內置超時保護（典型值814ms）、軟啟動電路和熱關斷（150°C觸發）。

?2. 關鍵參數?

• ?輸入電壓范圍?：2.7V至5.5V（單節鋰離子電池兼容）。
• ?封裝尺寸?：超薄DSBGA封裝（2.022mm × 1.527mm × 0.6mm）。
• ?效率特性?：1.5×模式下輸出阻抗低至0.33Ω，1×模式下1.5Ω。
• ?電流設置?：通過外部電阻RSET編程，閃光模式電流為ISET的7650倍，常亮模式為1639倍。

?3. 應用設計要點?

• ?電容選擇?：推薦使用低ESR陶瓷電容（C1/C2=1μF，CIN/COUT=2.2μF），避免鉭電容或電解電容。
• ?熱管理?：需注意PCB布局散熱，結溫超過125°C需降額使用。

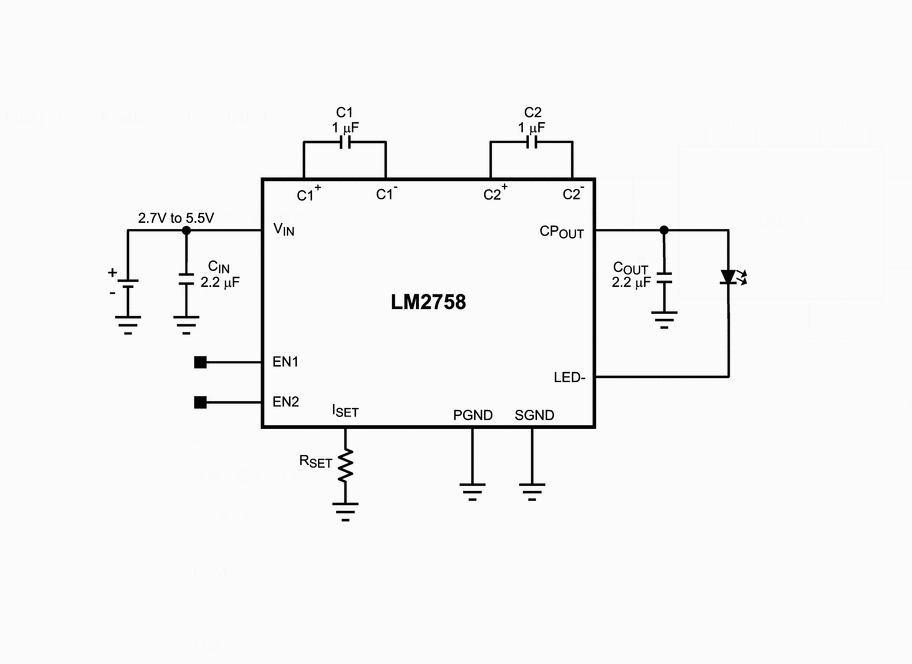

• ?典型電路?：僅需4個電容和1個電阻，無需電感，簡化設計。

?4. 文檔結構?
包含特性說明、引腳功能、電氣參數、典型應用電路、布局指南及封裝信息（如12引腳DSBGA的焊球配置與組裝要求）。修訂歷史顯示2016年更新了熱阻參數（RθJA從56°C/W調整為93.6°C/W）。
