LM2753 能夠在 3.6 V 的輸入電壓下驅動脈沖電流為 400 mA 的閃光燈 LED。LM2753 是一款開關電容倍增器，提供穩壓的 5V 輸出 （V 外 ）在3 V至5.5 V的輸入電源范圍內。開關輸出 I 外 ，只需不到 10 ns 的時間即可打開并為閃爍 LED 提供最大電流。閃光燈 LED 電流通過鎮流電阻器設置。連續照明電流（割炬模式）通過在 I 之間連接電阻器來編程外和 V 外 .該器件僅使用三個小型低成本陶瓷電容器。
*附件：lm2753.pdf

LM2753 器件使用脈沖調頻 （PFM） 調節。典型工作頻率為 725 kHz。在空載條件下，LM2753 的工作電流僅為 60 μA。如果輸出接地，電荷泵將保持在增益1，這有助于將輸入電流限制在300 mA（典型值）。

特性

• 輸入電壓范圍：3 V 至 5.5 V
• 穩壓5V輸出
• 250mA輸出電流，3.6V輸入
• 400mA 脈沖輸出電流
  （持續時間長達 500ms）
• 60μA（典型值）靜態電流
• 脈沖頻率調制 （PFM） 調節
• 無電感解決方案：僅需要三個小電容器
• < 1μA典型關斷電流
• 10引腳WSON封裝（無回拉）：
  • 3 mm × 3 mm × 0.8 mm

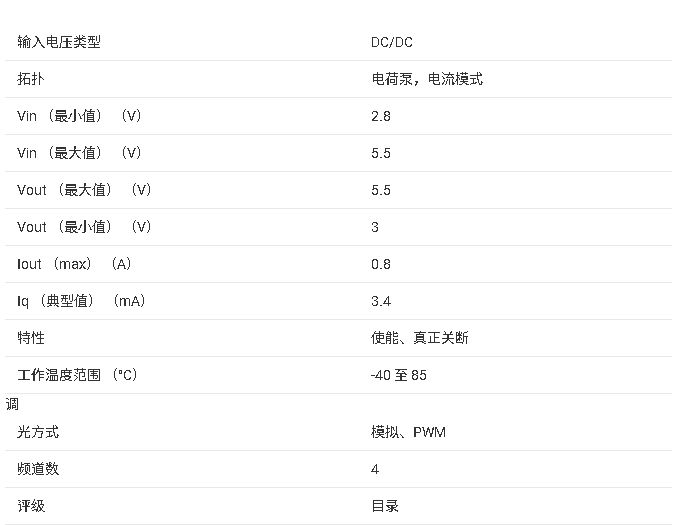

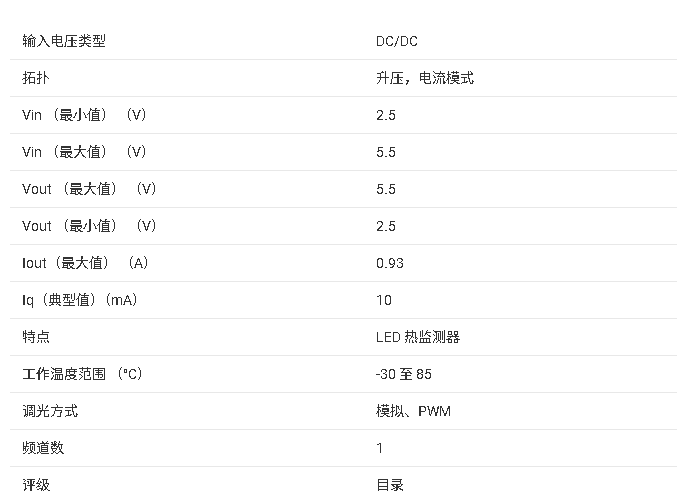

參數

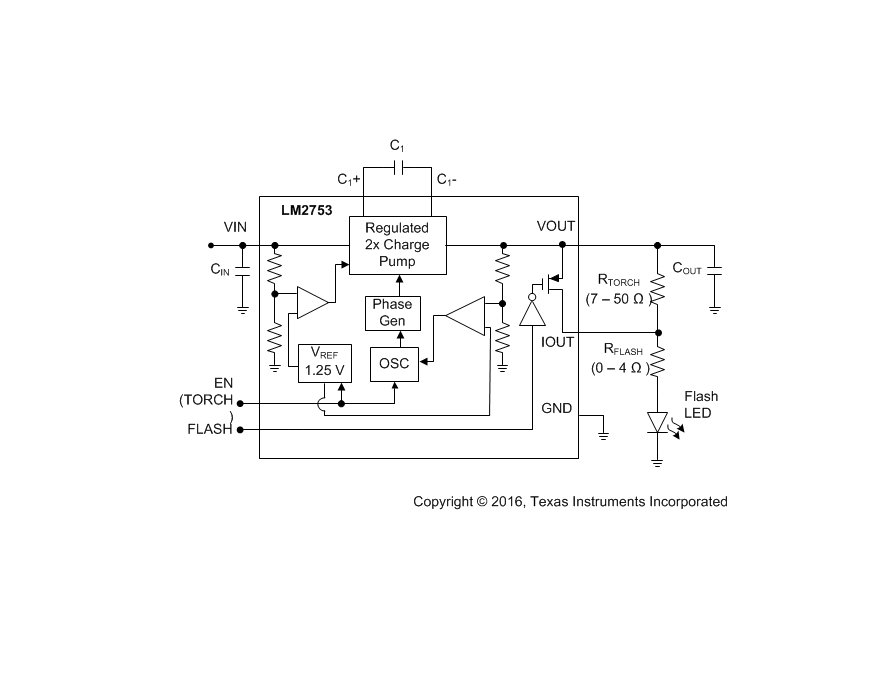

方框圖

?1. 產品概述?

LM2753是德州儀器（TI）推出的一款開關電容電壓轉換器，專為驅動高功率閃光LED設計，同時提供穩定的5V輸出。主要特點包括：

• ?輸入電壓范圍?：3V至5.5V，兼容鋰離子電池應用。
• ?輸出能力?：
  • 5V穩壓輸出（典型值），連續負載電流達200mA。
  • 脈沖閃光模式支持400mA電流（持續500ms）。
• ?高效設計?：
  • 典型靜態電流60μA，關斷電流<1μA。
  • 無電感設計，僅需3個小型陶瓷電容。
• ?封裝?：10引腳WSON（3mm×3mm×0.8mm），節省空間。

?2. 核心功能?

• ?閃光LED驅動?：
  • 通過外部電阻（RFLASH和RTORCH）編程閃光/常亮（Torch）模式電流。
  • 閃光模式響應時間<10ns，支持PWM調光控制。
• ?PFM調制?：脈沖頻率調制技術提升輕載效率，降低輸出紋波。
• ?多級開關陣列?：根據輸入電壓動態調整開關數量，優化高低壓下的性能。
• ?熱保護?：結溫超過140°C時自動關斷，125°C以下恢復。

?3. 典型應用場景?

• ?移動設備?：手機攝像頭閃光燈、數碼相機。
• ?工業與安防?：火災報警指示燈、入侵警報、條形碼掃描器。
• ?通用電源?：需5V穩壓輸出的便攜設備。

?4. 關鍵設計要點?

• ?電容選擇?：推薦低ESR陶瓷電容（X7R/X5R），避免使用鉭電容或電解電容。
• ?布局建議?：
  • 輸入/輸出電容盡量靠近引腳。
  • 飛跨電容（C1）需短路徑連接。
• ?熱管理?：通過PCB布局降低熱阻（RθJA=52.5°C/W）。

?5. 性能參數?

• ?效率?：最高達90%（取決于輸入電壓和負載）。
• ?輸出紋波?：與電容ESR和負載電流直接相關，建議并聯電容降低紋波。
• ?邏輯控制?：EN（使能）和FLASH引腳支持1.5V+邏輯電平，內置300kΩ下拉電阻。
