理解智能電表通信協議及其地址規則，對項目開發和系統集成很重要。

下面我將為你詳細解析DL/T645、DL/T698和Modbus RTU三種協議的通訊地址規定及差異。

PART.1 DL/T645 協議地址規則

DL/T645 協議的電表通訊地址域固定為6 個字節，采用BCD 編碼，因此最多可以表示12 位十進制數。這通常直接對應電表銘牌上的表號。

地址域傳輸時低字節在前，高字節在后。例如，以上銘牌表號為202410000052，其在通信幀中的地址域字節順序?yàn)?2, 00, 00, 10, 24, 20。

當實際地址不足 12 位時，通常在高位（傳輸順序的后部）補00來湊足 6 字節。

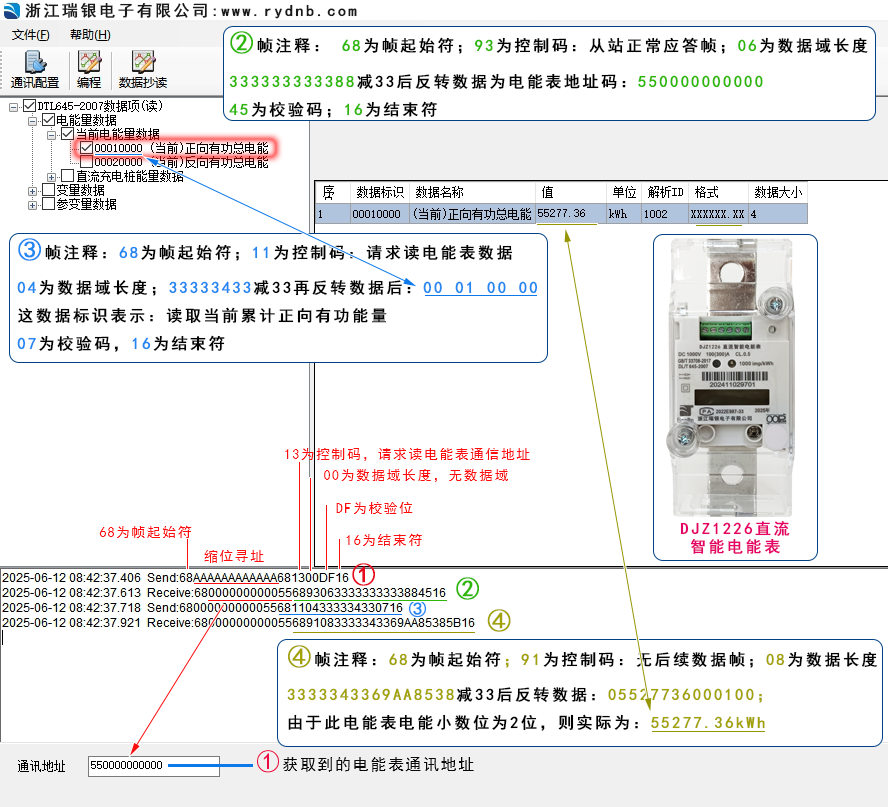

▲DL/T645協議規則解析示例

廣播地址為AA-AA-AA-AA-AA-AA（12個'A'），用于廣播校時、凍結等特殊命令，此類命令不要求從站應答。

PART.2 DL/T698 協議地址規則

DL/T698.45 協議的地址結構更為靈活和復雜。其地址域采用可變長度設計，格式為：1 個地址特征字節 + N 個實際地址字節，其中 N 的取值范圍為 1~16。

地址類型解析與示例

01、最常見的地址類型（單播）

用于尋址 唯一的一個特定設備 （如某一具體電表）。

示例：05 78 00 04 01 24 20

地址特征字節 05 (二進制 0000 0101 )：

?bit6-7: 00 → 單地址

?bit4-5: 00 → 邏輯地址0

?bit0-3: 0101 → 地址長度 = 5 + 1 = 6字節

?實際地址78 00 04 01 24 20 （注意傳輸順序，低字節在前）

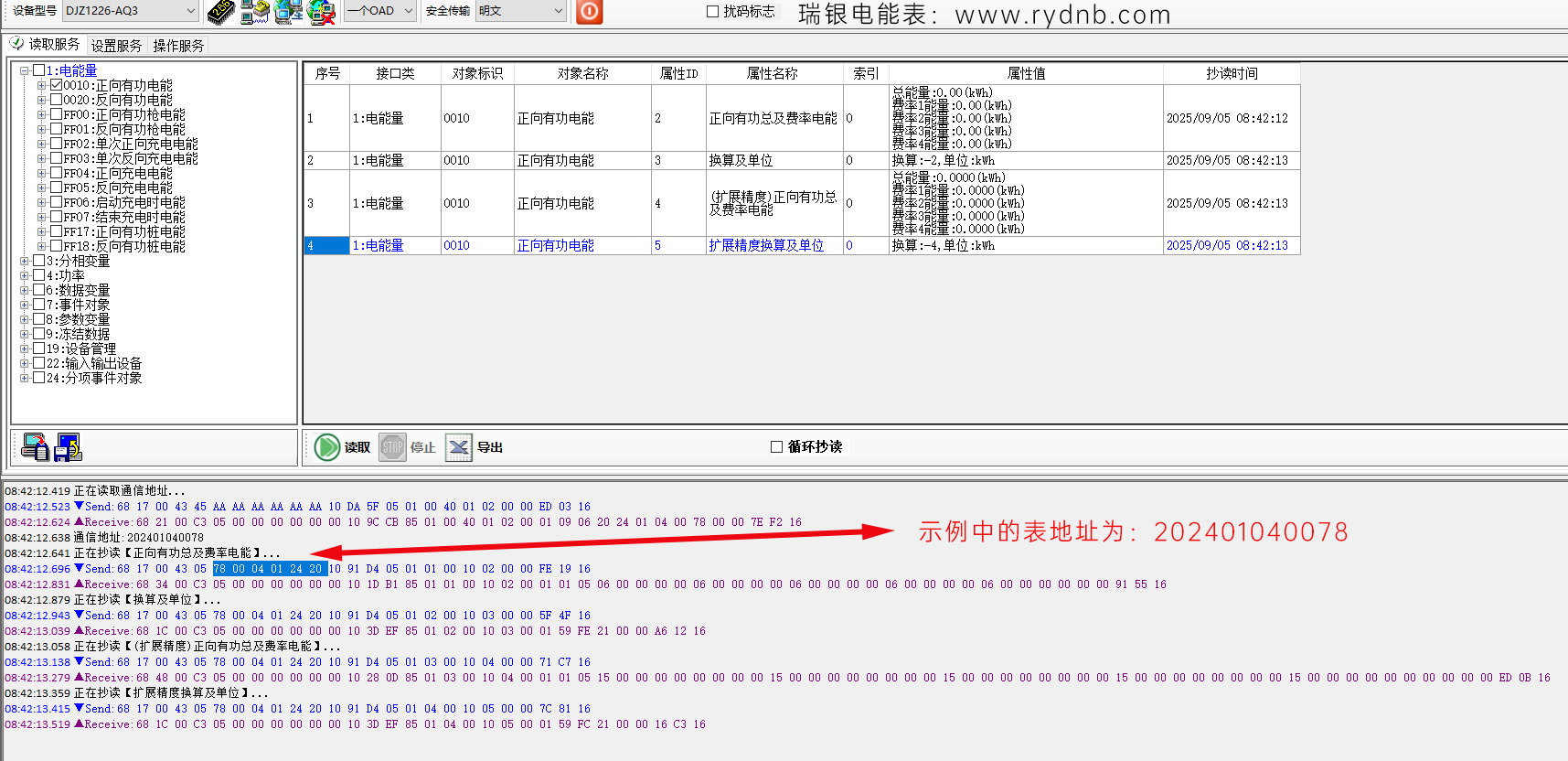

電表實際表示的地址通常需要根據規則轉換，實際的表地址是： 202401040078

02、廣播地址

用途：向 網絡中的所有設備 發送命令（如廣播校時）。設備收到廣播地址的命令后 不回復應答 。

特點：廣播地址的 長度固定為1字節 ，其值固定為 AAH 。

? 例如，廣播地址的特征字節可能表示為 XX ，其中 bit6-7 為 11 ，并且后面的實際地址字節為 AA 。

? 在實際幀中，服務器地址域可能直接表示為 XX AA （其中XX的高兩位為11），或者有更簡潔的表示方式。

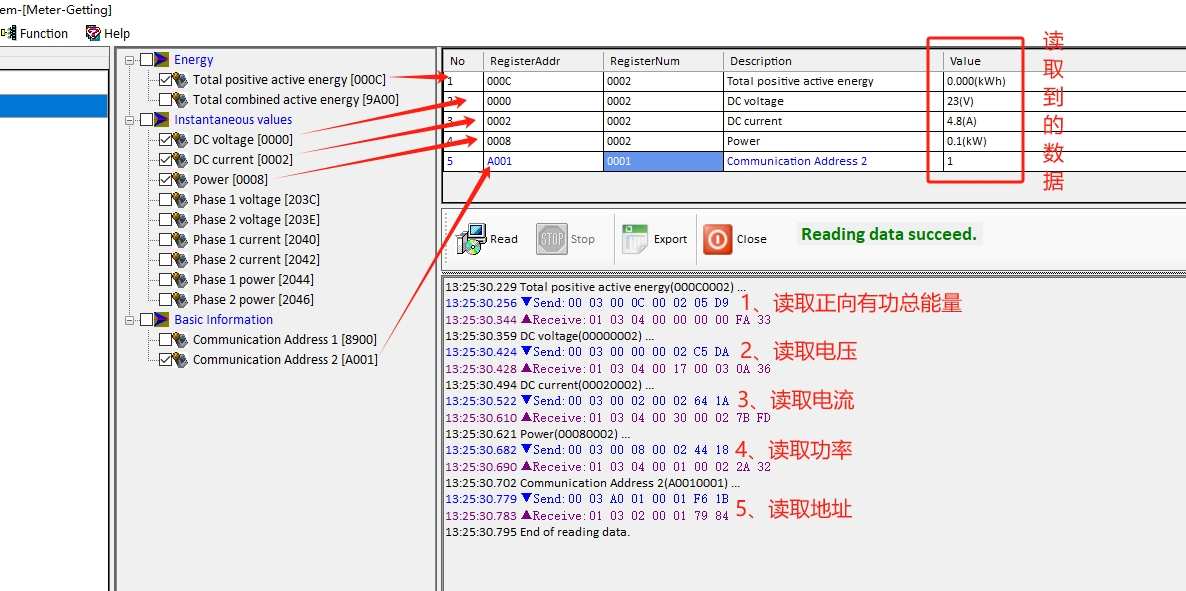

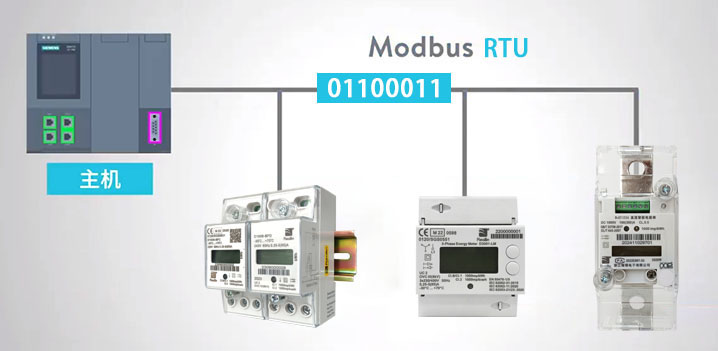

PART.3 Modbus RTU 協議地址規則

Modbus RTU 協議中的設備地址通常稱為從站地址或單元標識符。其在 RTU 模式下的有效地址范圍是1 到 247（十進制）。

地址 0被保留用作廣播地址。主站向地址 0 發送命令時，總線上所有從站都會接收并執行該命令（如復位等），但從站不會對此類廣播命令做出響應。

地址 248 至 255 為備用地址，通常不建議使用，以免出現非標準兼容性問題。

PART.4 三種協議關鍵特性對比表

下表匯總了三種協議在地址規則及其他關鍵維度上的差異。

PART.5 識別與操作電表地址的實用信息

1 查找電表地址

最準確的方法是查看 電表本身的銘牌 ，上面通常會清晰標注通信地址（表號）。

2 確認通信協議

連接電表（通常通過RS485接口）后，可以嘗試發送協議的 廣播指令 。

如果電表有響應，則說明支持該協議，并可從響應報文中解析出它的實際地址。

?DL/T645廣播幀示例（讀地址）： FE FE FE 68 AA AA AA AA AA AA 68 13 00 DF 16

?Modbus RTU廣播幀示例（寫單個寄存器）： 00 06 00 01 00 03 09 CA （地址0，功能碼6）

3 地址轉換與注意事項

?對于 DL/T645協議 ，務必注意地址的 字節順序（小端模式） 。

?例如，銘牌地址 "620445941606" 在通信時，地址域的發送順序應為 06-16-94-45-04-62 。

?如果銘牌地址不足12位，在組成6字節地址時，通常需要在 高位補零 。

?DL/T698協議 的地址相對更靈活，其具體長度和含義需參考協議手冊或電表說明書。

?Modbus RTU 地址設置需確?？偩€(xiàn)上的每個設備地址在1-247范圍內唯一，避免沖突。

PART.6 重要提示

?上述地址規則主要針對 國內標準協議 。有些廠家可能采用 自定義協議 （如非標Modbus），其地址規則需以廠家提供的說明書為準。

?在進行實際通信調試時，除了地址，還需注意 波特率、校驗位、停止位 等串口參數的正確設置。

?如果遇到通信失敗，檢查物理連接后，可嘗試 切換波特率 或 發送廣播地址 進行探測。

希望這些信息能幫助你順利配置電表通信！

▌作者介紹：徐昌國，男，現任職于浙江瑞銀電子有限公司（工業事業部），主要負責新能源電力計量?jī)x表（充電樁電能表等）技術咨詢及推廣。
