在電子設計領域，A/D轉換器是連接模擬世界和數字世界的關鍵橋梁。今天，我們就來深入探討德州儀器（TI）的一款優秀產品——ADC12DL065，這是一款雙路12位、65 MSPS、3.3V、360mW的A/D轉換器，它在眾多領域都有著廣泛的應用。

文件下載：adc12dl065.pdf

一、產品概述

ADC12DL065采用單+3.3V電源供電，具備內部采樣保持電路和內部參考輸出，參考輸出范圍為2.4V至3.6V。它還擁有掉電模式和占空比穩定器，支持復用輸出模式。這些特性使得它在功耗控制和性能表現上都有著出色的表現。其應用領域十分廣泛，包括超聲和成像、儀器儀表、通信接收器、聲納/雷達、xDSL、電纜調制解調器以及DSP前端等。

二、關鍵規格參數

2.1 分辨率與線性度

分辨率為12位，無失碼現象。積分非線性（INL）典型值為±0.75 LSB，最大值為±1.7 LSB；微分非線性（DNL）典型值為±0.4 LSB，最大值為±1.0 LSB。這些參數保證了轉換器的高精度轉換。

2.2 動態性能

• 全功率帶寬（FPBW）：在0 dBFS輸入、輸出-3 dB時，典型值為250 MHz。
• 信噪比（SNR）：在不同輸入頻率下表現出色，如$f_{IN}=10 MHz$時，典型值為69 dB。
• 無雜散動態范圍（SFDR）：$f_{IN}=10 MHz$時，典型值為86 dB。

2.3 功耗

• 工作模式下典型功耗為360 mW。
• 掉電模式下典型功耗為36 mW。

2.4 數據延遲

轉換延遲在并行模式下為7個時鐘周期。

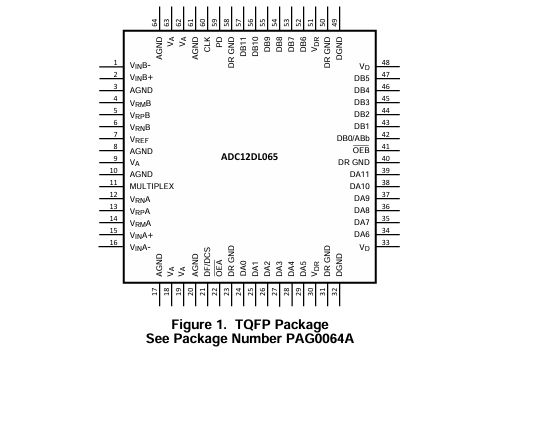

三、引腳描述與等效電路

3.1 模擬輸入輸出引腳

• $VINA+、VINB+、VINA-、VINB-$：差分模擬輸入引腳，單端操作時可將負輸入引腳連接到共模電壓$V_{CM}$，但差分輸入能獲得最佳性能。
• $VREF$：參考選擇引腳和外部參考輸入，可根據不同電壓范圍選擇內部1.0V或0.5V參考，也可使用外部0.8V至1.2V的參考電壓。

3.2 數字輸入輸出引腳

• $CLK$：數字時鐘輸入，頻率范圍為15 MHz至65 MHz。
• $OEA、OEB$：輸出使能引腳，低電平時使相應數據輸出引腳處于激活狀態。
• $PD$：掉電輸入引腳，高電平時使轉換器進入掉電模式。

3.3 電源引腳

• $VA$：正模擬電源引腳，需連接到穩定的+3.3V電源，并通過0.1 μF電容旁路到$AGND$。
• $VD$：正數字電源引腳，連接到與$VA$相同的+3.3V電源，并旁路到$DGND$。
• $VDR$：數字輸出電源引腳，電壓范圍為+2.4V至$VD$。

四、絕對最大額定值與工作額定值

4.1 絕對最大額定值

• 電源電壓$VA、VD、VDR$最大值為4.2V。
• 輸入或輸出引腳電壓范圍為-0.3V至（$VA$或$VD$ +0.3V）。
• 靜電放電敏感度：人體模型為2500V，機器模型為250V。

4.2 工作額定值

• 工作溫度范圍為-40°C至+85°C。
• 電源電壓$VA$范圍為+3.0V至+3.6V。
• 時鐘頻率范圍為15 MHz至65 MHz。

五、電氣特性

5.1 靜態特性

包括積分非線性、微分非線性、增益誤差、偏移誤差等參數，這些參數在不同溫度下有相應的變化規律。

5.2 動態特性

如全功率帶寬、信噪比、無雜散動態范圍等，反映了轉換器在不同頻率輸入下的性能表現。

5.3 直流和邏輯特性

涉及數字輸入輸出的電壓、電流和電容等參數，以及電源供應的電流和功耗。

5.4 交流特性

包括時鐘頻率、時鐘高低時間、上升和下降時間、轉換延遲和數據輸出延遲等。

六、規格定義

文檔中對各種規格術語進行了詳細定義，如孔徑延遲、孔徑抖動、時鐘占空比、共模電壓、轉換延遲等，這些定義有助于我們更準確地理解和使用該轉換器。

七、典型性能特性

通過一系列圖表展示了DNL、INL與溫度、時鐘占空比的關系，以及SNR、SINAD、SFDR與時鐘頻率、輸入頻率的關系。這些特性曲線可以幫助我們在不同工作條件下預測轉換器的性能。

八、功能描述

ADC12DL065采用流水線架構和誤差校正電路，確保了高性能的轉換。它可以選擇內部或外部參考電壓，輸出字速率與時鐘頻率相同，數據輸出格式可選擇偏移二進制或二進制補碼。掉電模式可有效降低功耗。

九、應用信息

9.1 操作條件

推薦的操作條件包括電源電壓、時鐘頻率、參考電壓和共模電壓等范圍，遵循這些條件可以保證轉換器的正常工作。

9.2 模擬輸入

有一個參考輸入引腳和兩個模擬信號輸入對，每個輸入對形成差分輸入。輸入信號應滿足一定的范圍和相位要求，差分輸入能獲得最佳性能。

9.3 參考引腳

可選擇內部或外部參考電壓，參考旁路引腳需要進行適當?shù)碾娙菖月罚员苊鈪⒖颊袷帯?/p>

9.4 信號輸入

輸入信號應具有合適的共模電壓和幅度，差分輸入時兩個信號應相位相反、幅度相同。單端操作時性能會有所下降。

9.5 驅動模擬輸入

模擬輸入引腳的電容會隨時鐘電平變化，驅動時應選擇能夠快速響應的放大器，并使用RC網絡進行隔離。

9.6 數字輸入

包括時鐘、輸出使能、掉電、占空比穩定器和復用等引腳，這些引腳的正確使用對于轉換器的正常工作至關重要。

9.7 輸出

輸出引腳為TTL/CMOS兼容，在不同模式下數據的捕獲和同步方式有所不同。驅動高電容總線時需要注意動態性能的下降。

十、電源供應考慮

電源引腳需要進行適當?shù)碾娙菖月?，以降低電源噪聲。同時，要注意避免引腳電壓超過電源電壓，特別是在電源開關過程中。

十一、布局與接地

合理的布局和接地是確保準確轉換的關鍵。應將模擬和數字電路分開，時鐘線應盡量短，避免與其他信號交叉。同時，要注意輸出切換噪聲的影響，可使用電阻進行隔離。

十二、動態性能

為獲得最佳動態性能，時鐘源應無抖動，采用差分輸入驅動，并保持時鐘線與其他信號的隔離。

十三、常見應用陷阱

13.1 輸入電壓超出范圍

輸入電壓不應超過電源軌100 mV，否則可能導致故障或不穩定的操作?？墒褂么?lián)電阻來解決過沖或下沖問題。

13.2 驅動高電容數字?jǐn)?shù)據總線

高電容總線會增加輸出驅動的電流，導致動態性能下降?？赏ㄟ^適當?shù)呐月泛途彌_來解決。

13.3 使用不合適的放大器

應選擇能夠驅動動態負載的放大器，并確保輸入信號的幅度和相位一致。

13.4 參考引腳操作不當

參考電壓應在規定范圍內，參考旁路引腳應進行適當?shù)碾娙菖月贰?/p>

13.5 時鐘源問題

時鐘源的抖動、過長的時鐘信號跡線或其他信號的耦合會導致輸出噪聲增加和性能下降。

十四、封裝信息

提供了兩種可訂購的零件編號，均采用TQFP(PAG)封裝，引腳數為64，適用于-40°C至+85°C的工作溫度范圍。

ADC12DL065是一款性能出色的A/D轉換器，但在使用過程中需要注意各種操作條件和布局要求，以充分發揮其優勢。希望本文對電子工程師們在設計中使用該轉換器有所幫助。大家在實際應用中遇到過哪些問題呢？歡迎在評論區分享交流。
