一、分布式光伏發展新挑戰：如何破解 “散、亂、難” 運維困局？
在 “雙碳” 目標的引領下，分布式光伏迎來了爆發式增長，成為能源轉型的重要力量。它憑借 “自發自用、余電上網” 的獨特模式，在戶用屋頂、工商業廠房等場景中迅速鋪開，裝機量呈現出井噴式的增長態勢。走在大街小巷，不難發現居民屋頂上整齊排列的光伏板，在陽光的照耀下熠熠生輝；眾多工商業廠房的屋頂也被光伏設備覆蓋，這些都是分布式光伏蓬勃發展的生動寫照。

然而，在這繁榮發展的背后，分布式光伏也面臨著一系列嚴峻的挑戰。設備分散布局在各個角落，從城市到鄉村，從平原到山區，分布范圍極其廣泛，這使得統一管理和運維的難度大幅增加 。不同品牌、型號的設備各自為政，數據無法有效互通，形成了一個個數據孤島，嚴重阻礙了運維效率的提升。一旦設備出現故障，由于缺乏有效的監控和快速響應機制，往往難以及時發現和處理，導致發電效率大幅下降。據行業數據顯示，這些問題導致電站發電效率損耗超過 10%，運維成本占比更是高達 25%，成為制約分布式光伏進一步發展的瓶頸。
面對這些行業痛點，安科瑞 Acrel-1000DP 分布式光伏監控系統應運而生，它就像是一把精準的手術刀，直擊行業難題，為分布式光伏的運維管理提供了全方位、一體化的解決方案。該系統通過 “數據采集 - 智能分析 - 遠程管控” 全鏈路覆蓋，實現了電站運維從傳統的 “人工巡檢” 向先進的 “數字孿生” 模式的升級跨越，開啟了分布式光伏運維的新篇章。

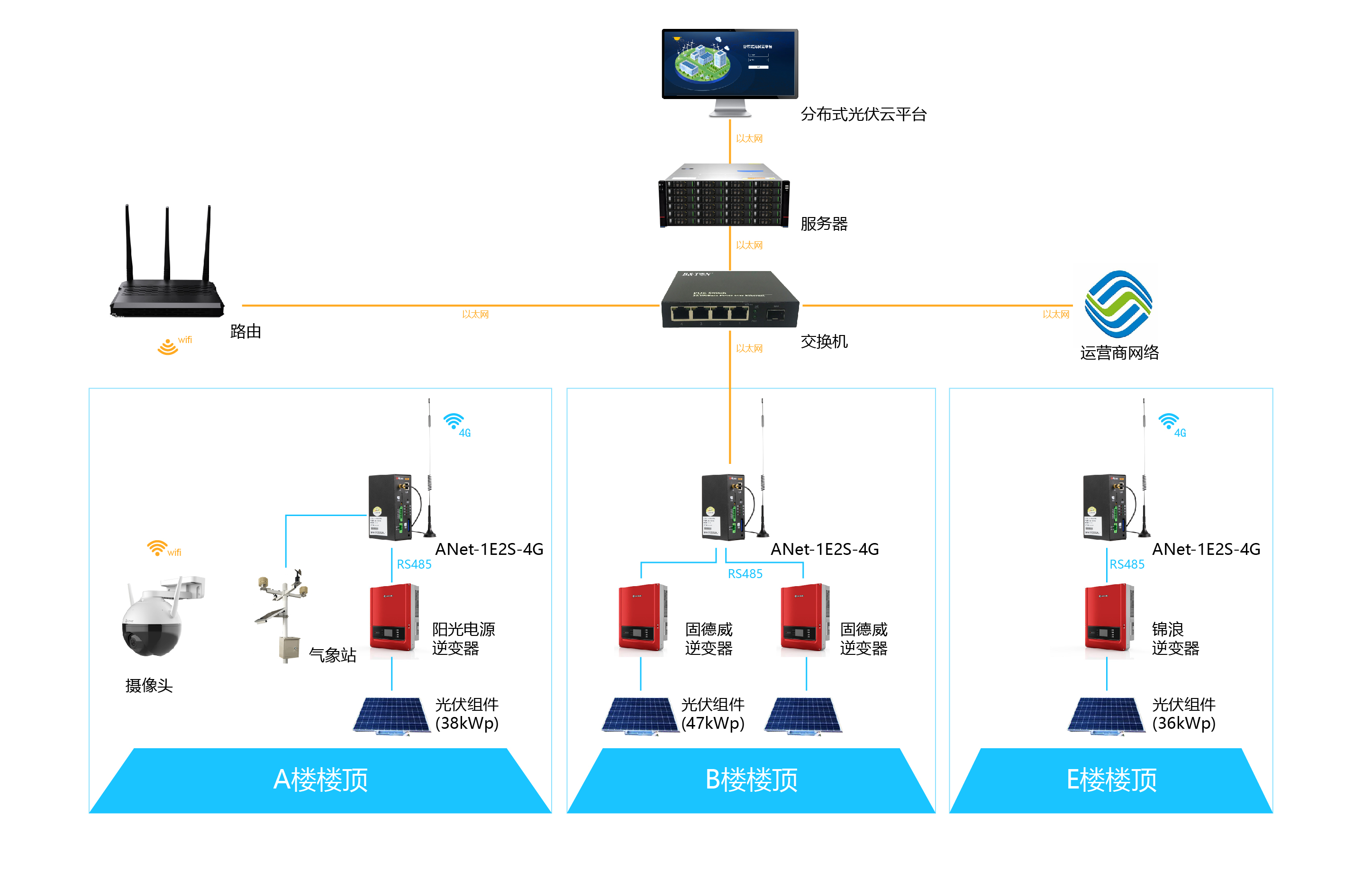

二、安科瑞 1000DP 系統架構：三層架構構建智能監控網絡（采購/詢價：安科瑞曹經理137/7441/3253）
安科瑞 1000DP 分布式光伏監控系統采用了先進的三層架構設計，每一層都肩負著獨特而關鍵的任務，它們緊密協作，如同一個精密運轉的機器，確保了整個系統的高效穩定運行 。

（一）底層數據采集層：全設備互聯的 “神經末梢”
底層數據采集層就像是人體的神經末梢，深入到光伏電站的每一個角落，實現對各種設備和環境參數的全面感知。在光伏變電站中，大量的逆變器、多功能電力計量?jī)x表等終端設備星羅棋布 。這些設備就像一個個勤勞的小衛士，時刻堅守崗位，實時采集著 20 多個關鍵電氣參數，包括電壓、電流、功率、發電量等，它們的工作精度極高，確保了每一個數據的準確性。與此同時，它們還密切關注著光伏板的工作狀態，逆變器的溫度等設備信息，任何細微的變化都逃不過它們的 “眼睛”。
為了更全面地了解光伏電站的運行環境，系統還搭配了輻照度、溫濕度、風速等環境傳感器。這些傳感器如同氣象站一般，能夠?qū)崟r(shí)捕捉環境的變化。通過構建 “設備狀態 + 環境參數” 雙維度數據采集體系，系統能夠獲得更豐富、更全面的數據。這些數據每 10 秒就會更新一次，為精準監控提供了源源不斷的底層支撐，就像為系統注入了新鮮的血液，使其始終保持敏銳的洞察力。
（二）中間傳輸層：穩定可靠的數據 “高速公路”
中間傳輸層是連接底層數據采集層和上層應用層的橋梁，它就像是一條數據 “高速公路”，確保數據能夠快速、穩定地傳輸。工業級網關在這一層扮演著至關重要的角色，它就像一個智能翻譯官，能夠?qū)崿F(xiàn)數據協議轉換與加密傳輸。它支持 Modbus、IEC 60870-5-104 等多種通訊協議，兼容性極強，能夠與 80% 主流品牌逆變器進行順暢的 “交流”，打破了不同設備之間的通信壁壘。
在組網方案上，系統采用了光纖環網、4G/5G 等混合組網方式，這種多元化的選擇使得系統能夠適應各種復雜的環境。無論是在信號良好的城市地區，還是在偏遠的山區、煤礦排土場等信號薄弱的地方，都能實現數據穩定上云。在數據傳輸過程中，系統對延時和丟包率有著嚴格的控制，確保數據傳輸延時＜50ms，丟包率＜0.1% 。這意味著數據能夠在極短的時間內準確無誤地到達上層應用層，為上層的分析和決策提供了及時、可靠的數據支持，就像快遞一樣，快速且準確地將數據送達目的地。
（三）上層應用層：全功能集成的 “智慧大腦”
上層應用層是整個系統的 “智慧大腦”，它基于國產化操作系統開發，擁有強大的功能和便捷的訪問方式。用戶可以通過 PC 端 Web 界面與移動端 App 雙端訪問，隨時隨地掌控電站的運行情況。無論是在辦公室中，還是在外出途中，只要有網絡，就能輕松實現對電站的監控和管理，真正做到了不受時間和空間的限制。
該層提供了豐富的核心功能，涵蓋了電站總覽、設備監控、發電統計、故障預警等 15 多個方面。在電站總覽界面，管理者可以一目了然地看到光伏電站的整體運行情況，包括裝機容量、發電功率、日 / 月 / 年發電量等關鍵信息，收益情況也清晰可見。設備監控功能則可以精準地展示光伏組件、組串式逆變器、匯流箱等關鍵設備的電壓、電流、功率、溫度等狀態，讓設備的運行狀態盡收眼底。發電統計功能能夠?qū)﹄娬镜陌l(fā)電數據進行詳細的統計和分析，為優化發電效率提供數據依據。故障預警功能更是如同一個智能報警器，能夠?qū)崟r(shí)推送設備異常、發電效率低下等告警信息，實現遠程診斷與高效維護，讓管理者能夠在第一時間發現并解決問題，確保電站的安全穩定運行。
通過三維可視化技術，系統能夠?qū)崟r(shí)呈現光伏電站的地理分布、設備運行狀態及能量流動路徑。管理者仿佛擁有了一雙 “透視眼”，即使足不出戶，也能如同親臨現場一般，全面掌控電站的每一個細節。這種直觀、形象的展示方式，大大提高了管理效率，讓復雜的電站管理變得更加簡單、高效 。
三、五大核心功能：重新定義分布式光伏監控系統標準
（一）全維度實時監測：設備狀態 “一目了然”
展示光伏電站名稱、位置、逆變器數量等基本信息；

統計當前光伏電站日、月、年發電量；

按匯流數據分散分析每組光伏組件發電功率以及工作狀態。

（二）電能質量監測界面

監測站內電能質量檢測儀所采集數據，如電壓有效值，偏差率，諧波畸變率，電流有效值，分相功率，總功率等；

通過柱狀圖展示電能質量檢測儀諧波和間諧波各頻譜；

通過曲線圖展示三相電流/電壓諧波數據、實時負荷曲線、有效值/波動/偏差/閃變等參數；

（三）分布式光伏組件監控界面
監測整個光伏陣列各個組件的電壓、電流、功率等電參量信息；

監測逆變器當前輸入功率、輸出功率、溫度及當前狀態等信息；

監測逆變器交直流側電參量信息。

（四）逆變器曲線分析界面
展示逆變器交流側總有功功率曲線；

展示逆變器直流側電壓曲線；

展示當前光伏發電站所處環境溫度曲線；

綜合分析環境對光伏發電的影響。

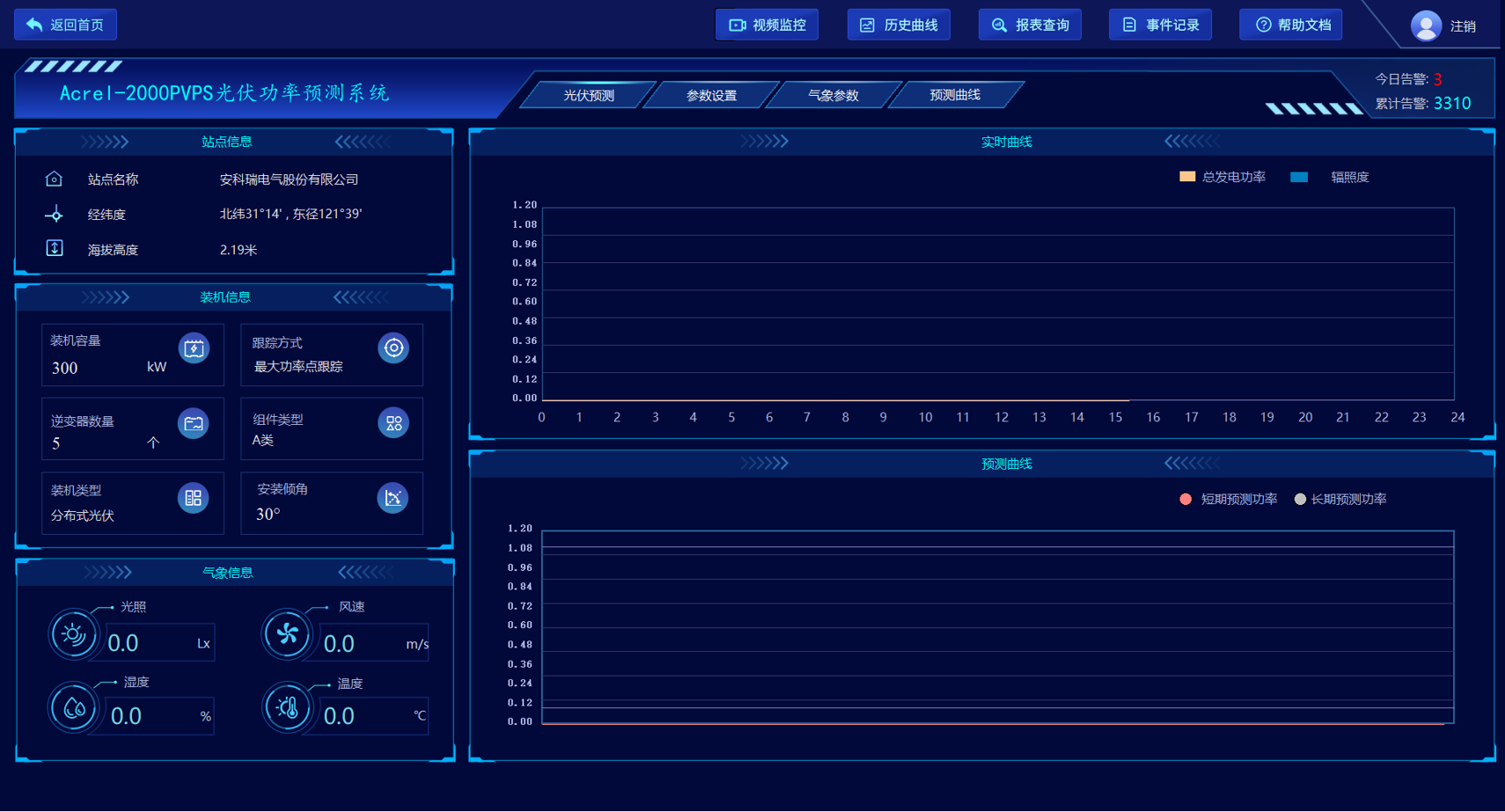

（五）光伏功率預測系統
光伏發電功率預測系統通過采集數值天氣預報數據、實時環境氣象數據、光伏電站實時輸出功率數據、光伏組件運行狀態等信息，可按照電網調度技術要求，實現標準格式的短期功率預測（預測光伏電站未來0h-168h的光伏輸出功率，時間分辨率為15min）、超短期功率預測（預測未來15min-4h的光伏輸出功率，時間分辨率為15min），以及光伏電站實時氣象數據、裝機容量、投運容量、最大出力等信息的上報。同時，光伏電站的功率預測與主站之間應具備定時自動和手動啟動傳輸功能。

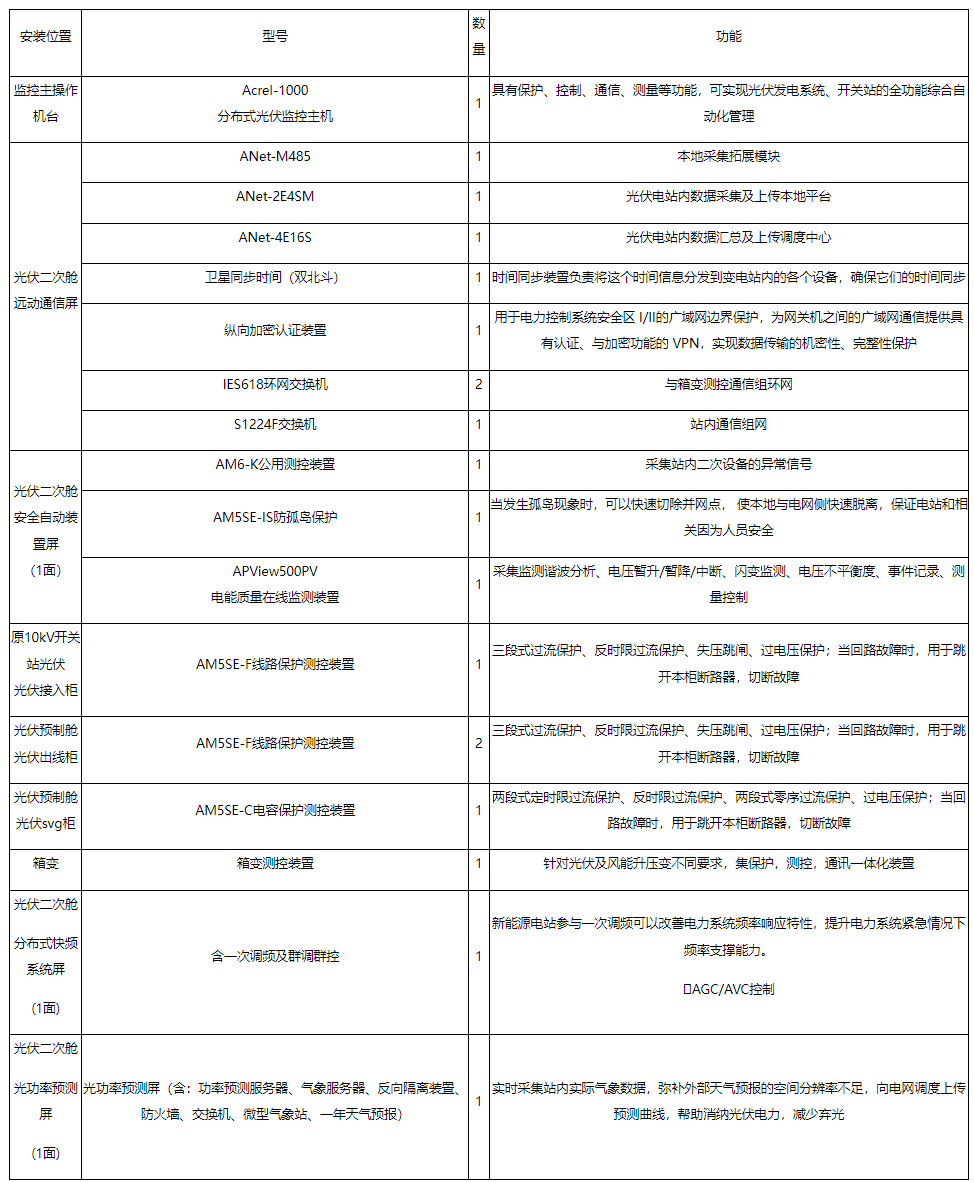

四、系統配套硬件清單

五、標桿案例實證：數據見證 “科技賦能”
昆山普洛斯物流園的 5.88MW 分布式光伏項目，采用 10kV 并網模式，是高壓并網的典型代表 。在這個項目中，安科瑞 Acrel-1000DP 系統構建了高效的三級監測架構，就像是一個精密的監測網絡，確保了電站的穩定運行 。

在設備層，箱變測控裝置就像一個個敏銳的小衛士，實時采集逆變器運行參數、箱變溫度數據及環境監測信息，不放過任何一個細節。網絡層采用光纖環網設計，就像一條高速數據通道，保障了 3 個升壓箱變單元數據的高速可靠傳輸，確保數據能夠及時、準確地傳輸?shù)缴蠈?。應用層則集成了電能質量分析、設備狀態評估等智能算法模塊，就像一個智慧大腦，對數據進行深入分析和處理 。
系統特別配置的微機保護裝置反應速度極快，可在 150ms 內完成故障定位與隔離，就像閃電一樣迅速，有效保障了電站的安全運行。電能質量在線監測裝置則嚴格把關，實現 THD（總諧波畸變率）控制在 3% 以內，顯著提升了電網交互安全性 。
實時監測模塊具備每秒級數據刷新能力，如同高速攝像機一般，可同步追蹤 288 路組串電流電壓波動，讓每一個數據變化都清晰可見。智能診斷系統基于設備健康度模型，提前 14 天預警潛在故障風險，就像一個先知，為電站的穩定運行提供了有力保障 。能效分析平臺通過輻照度 - 發電量相關性計算，優化組件清潔周期至最佳經濟區間，大大提高了發電效率 。運維管理功能實現工單響應時間縮短至 20 分鐘，故障處理效率提升 60%，讓運維工作變得更加高效 。
項目投運后，Acrel-1000DP 系統的優勢得到了充分體現。電站綜合能效提升至 86.7%，較行業平均水平提高 9.2 個百分點，成為了行業內的效率典范 。設備故障率控制在 0.3 次 / MW / 年，運維成本降低 42%，為企業節省了大量的成本 。系統生成的 72 項運行指標報告，為電站參與電網需求側響應提供數據支撐，輔助企業獲得額外調峰補償收益，進一步提升了電站的經濟效益 。
六、結語：開啟分布式光伏 “智慧運維” 新時代
安科瑞 Acrel-1000DP 分布式光伏監控系統，以 “全場景覆蓋、全鏈路智能、全周期守護” 的核心優勢，破解了分布式光伏 “散、亂、難” 的運維難題，成為戶用、工商業、大型電站的通用選擇。隨著 “雙碳” 目標的深入推進，該系統正助力越來越多的光伏項目實現 “發電效率最大化、運維成本最低化、管理體驗最優化”，引領行業邁向智能化、數字化的全新階段。無論是初入光伏的家庭用戶，還是追求高效運營的工商業業主，安科瑞 1000DP 系統都將成為您可靠的 “光伏智慧管家”，讓每一片光伏板都發揮出最大價值。
