電力監控系統是數字化和信息化時代應運而生的產物，已經被廣泛應用于電網用戶側樓宇、體育場館、科研設施、機場、交通、醫院、電力和石化行業等諸多領域的高、低壓變配電系統中。安科瑞電氣股份有限公司推出的自研Acrel-2000Z電力監控，可以對高壓開關柜、低壓開關柜、應急發電機組等的工作狀態進行監控，通過實時記錄單相/三相電壓、電流，功率、功率因子、電度、頻率和電流開關狀態等各項參數進行實現監測，當參數值超出允許的范圍時便產生預警、報警，并對相關設備進行控制。系統通過對變電站多方位的控制和管理，滿足了變電站無人或少人值守的需求，為變電站安全、穩定、經濟運行提供堅實的保障。

一、現狀與挑戰

在工業生產與商業運營的進程中，電力作為核心能源，其穩定供應與高效利用直接關乎企業的生產效率、運營成本乃至安全發展。然而，傳統的電力管理模式普遍存在著數據采集滯后、故障排查困難、能源浪費嚴重等問題，難以滿足當下企業對精細化、智能化用電管理的需求。

二、安科瑞電力監控系統的核心優勢

Acrel-2000Z電力監控系統適用于35kV及以下電壓等級的各類變電站，可以幫助用戶掌握配電系統實時運行狀態，獲取預警、告警等各類事件，實現重點區域的無人值守，提高安全監管水平，為變電站、穩定、經濟運行提供了堅實的保障。

系統結構

Acrel-2000電力監控系統采用分層分布式設計，可分為三層：站控管理層、網絡通信層和現場設備層，組網方式可為標準網絡結構、光纖星型網絡結構、光纖環網網絡結構，根據用戶用電規模、用電設備分布和占地面積等多方面的信息綜合考慮組網方式。

電力監控系統組網方式

實時監測

直觀顯示配電網的運行狀態，實時監測各回路電參數信息，動態監視各配電回路有關故障、告警等信號。

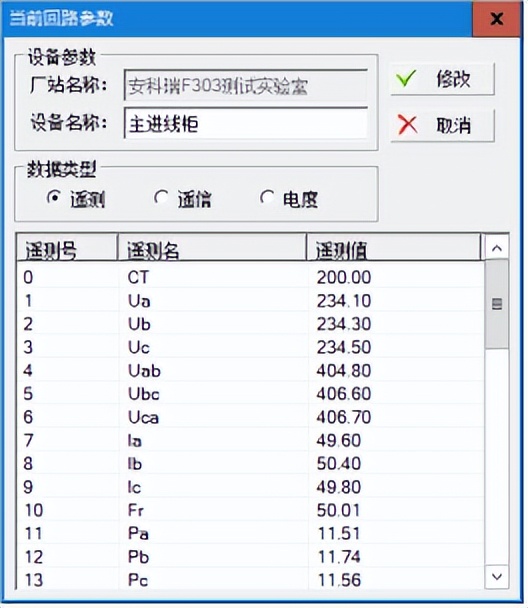

詳細電參量查詢

在配電一次圖中，可以直接查看該回路詳細電參量，包括三相電流、三相電壓、三相總有功功率、總無功功率、總功率因數、正向有功電能，并可以查看24小時相電流趨勢曲線。

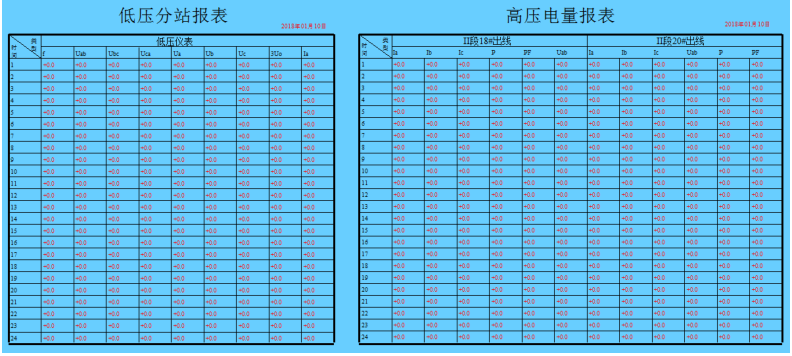

運行報表

查詢各回路或設備指定時間的運行參數，報表中顯示電參量信息應包括：各相電流、三相電壓、總功率因數、總有功功率、總無功功率、正向有功電能等。

實時告警

安科瑞Acrel-2000電力監控系統具有實時報警功能，系統能夠?qū)ε潆娀芈窋嗦菲?、隔離開關、接地刀分、合動作等遙信變位，保護動作、事故跳閘等事件發出告警。系統還具有實時語音報警功能，能夠?qū)λ惺录l(fā)出語音告警。

歷史事件查詢

安科瑞Acrel-2000電力監控系統能夠?qū)b信變位，保護動作、事故跳閘，以及電壓、電流、功率、功率因數越限等事件記錄進行存儲和管理，方便用戶對系統事件和報警進行歷史追溯，查詢統計、事故分析。

電能統計報表

安科瑞Acrel-2000電力監控系統以豐富的報表體支撐量體系的完整性。系統具備定時抄表匯總統計功能，用戶可以自由查詢自系統正常運行以來任意時間段內各配電節點的用電情況，即該節點進線用電量與各分支回路消耗電量的統計分析報表。

用戶權限管理

安科瑞Acrel-2000電力監控系統為保障系統穩定運行，設置了用戶權限管理功能。通過用戶權限管理能夠防止未經授權的操作（如遙控的操作，數據庫修改等）?？梢远x不同級別用戶的登錄名、密碼及操作權限，為系統運行、維護、管理提供可靠的保障。

電能質量監測

安科瑞Acrel-2000電力監控系統可以對整個配電系統范圍內的電能質量和電能可靠性狀況進行持續性的監測。例如配電系統維護人員可以通過諧波分析界面掌握配電系統的諧波含量，及時采取相應的措施提高配電系統的可靠性，減少因諧波造成的供電事故的發生。

Web訪問

展示頁面顯示變電站數量、變壓器數量、監測點位數量等概況信息，設備通信狀態，用電分析和事件記錄。首頁顯示場站的變壓器數量、回路個數、有功功率、無功功率、用電量、事件記錄等概況信息，可通過實時監控、變壓器、通信、視頻切換到需要查看的界面。

實時數據曲線可監測各個回路的線纜溫度、電壓、電流、功率曲線信息。實時變壓器曲線可監測變壓器的狀態，某天的電壓、電流、功率、用電量等曲線信息。接線圖頁面通過一次圖實時反映電氣參數變化，包括遙測、遙信等信息(遙信信號需要斷路供輔助觸點支持)，刷新的時間<=5s。能耗統計頁面顯示各回路的功率峰值和用電量峰值，功率、電能趨勢曲線，電能環比， 用電排名。運維管理-通信狀態顯示監測接入系統設備的通信狀態。

APP訪問

設備數據頁面顯示各設備的電參量數據以及曲線。

三、結語

安科瑞電力監控系統以其強大的功能、穩定的性能與顯著的應用成效，為企業用電管理帶來了革命性的變革。方便的監控了配電系統的運行狀態，對現場的用電設備進行統一管理，便于維護人員明確設備運行狀況，制定詳細的設備維護計劃，減少工作人員，提高工作效率，以較少的投資提高了供配電系統的可靠性、安全性和自動化水平。
