一、項目背景

某大型智能制造工廠致力于打造高度自動化的生產體系，在其生產線上，部分關鍵控制環節采用了歐姆龍PLC。這些PLC憑借其可靠性能與強大功能，通過Ethernet/IP協議對部分設備進行高效控制與數據采集。同時，工廠引入研祥（EVOC）工控機，利用其卓越的運算與數據處理能力，基于ProfiNet協議對另一部分設備進行集中管理與監控。然而，由于兩種協議的差異，歐姆龍PLC與研祥工控機無法直接通信，導致生產線上的數據無法實現統一整合與協同處理，嚴重影響了整體生產效率與管理決策的及時性。為解決這一難題，工廠決定引入?yún)f(xié)議轉換網關，搭建起兩者通信的橋梁。

二、方案設計

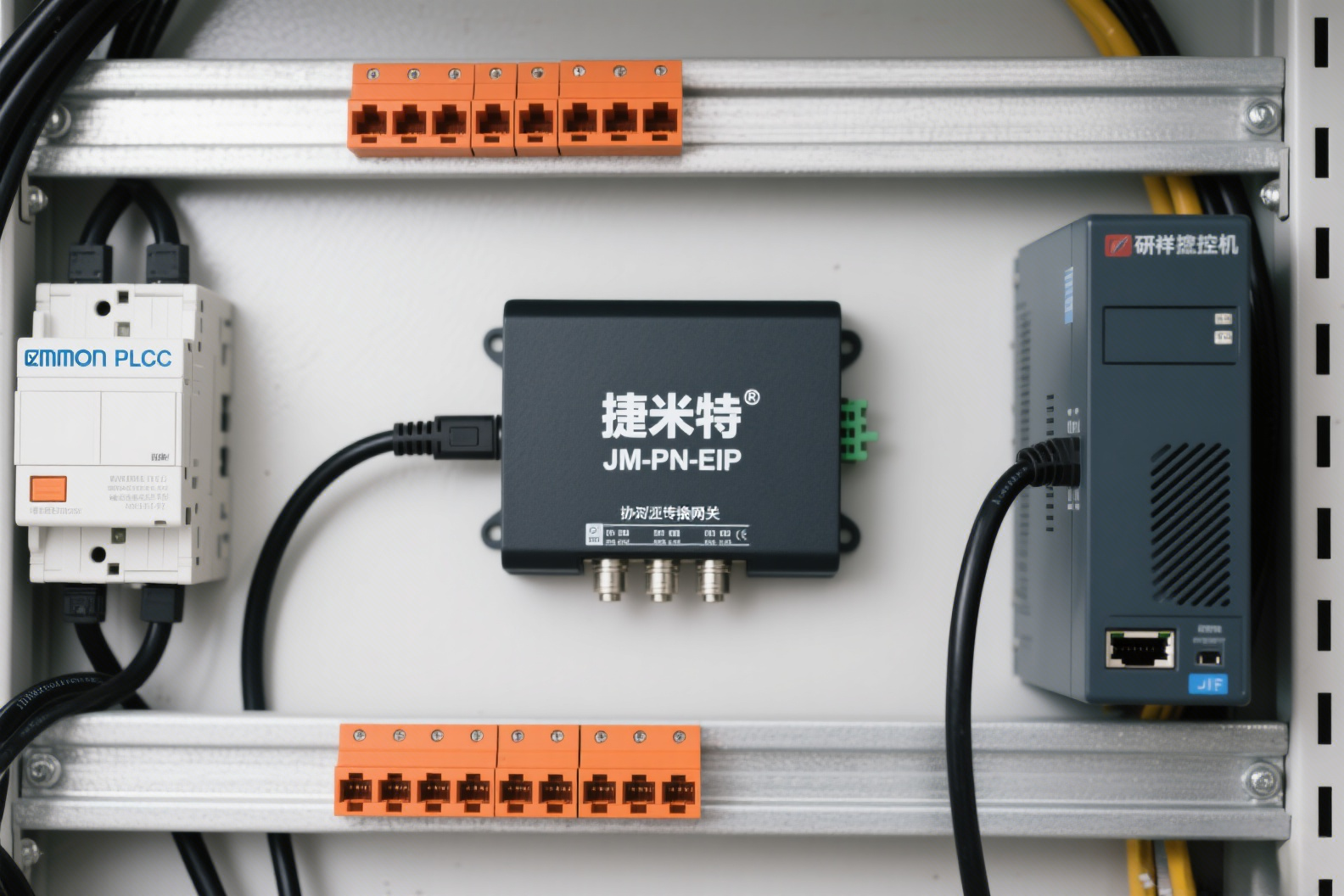

經過多方調研與測試，工廠選用捷米特JM-PN-EIP協議轉換網關。該網關專為Ethernet/IP轉ProfiNet協議轉換網關的設計，具備出色的穩定性與高效的數據轉換能力。其一端連接歐姆龍PLC的Ethernet/IP網絡，另一端連接研祥工控機的ProfiNet網絡，通過對網關進行合理配置，實現兩種不同協議數據的實時轉換與傳輸。

三、設備選型

1.歐姆龍PLC：型號為NJ501-1500，作為Ethernet/IP主站設備。它具有強大的運算處理能力，能夠快速響應各種控制指令，在工業自動化領域應用廣泛，可穩定地對生產線上的各類設備進行控制。

2.研祥（EVOC）工控機：選用型號為IPC-810E，作為ProfiNet主站設備。該工控機性能卓越，擁有豐富的接口資源和穩定的運行系統，能夠高效地處理和分析大量數據，滿足工廠對生產數據集中管理與監控的需求。

3.捷米特JM-PN-EIP：支持Ethernet/IP轉ProfiNet協議。具備2個以太網接口，分別用于連接Ethernet/IP網絡與ProfiNet網絡，最大數據傳輸速率可達100Mbps，數據刷新周期可在10ms-1000ms間靈活配置，可適應不同實時性要求的應用場景。工作溫度范圍為-20℃-60℃，存儲溫度范圍為-40℃-85℃，能適應工業現場惡劣的溫度環境，相對濕度為5%-95%（無凝露），確保在復雜環境下穩定運行。支持寬電壓輸入，電源輸入范圍為10V-30VDC，降低了電源供應的限制。

四、實施過程

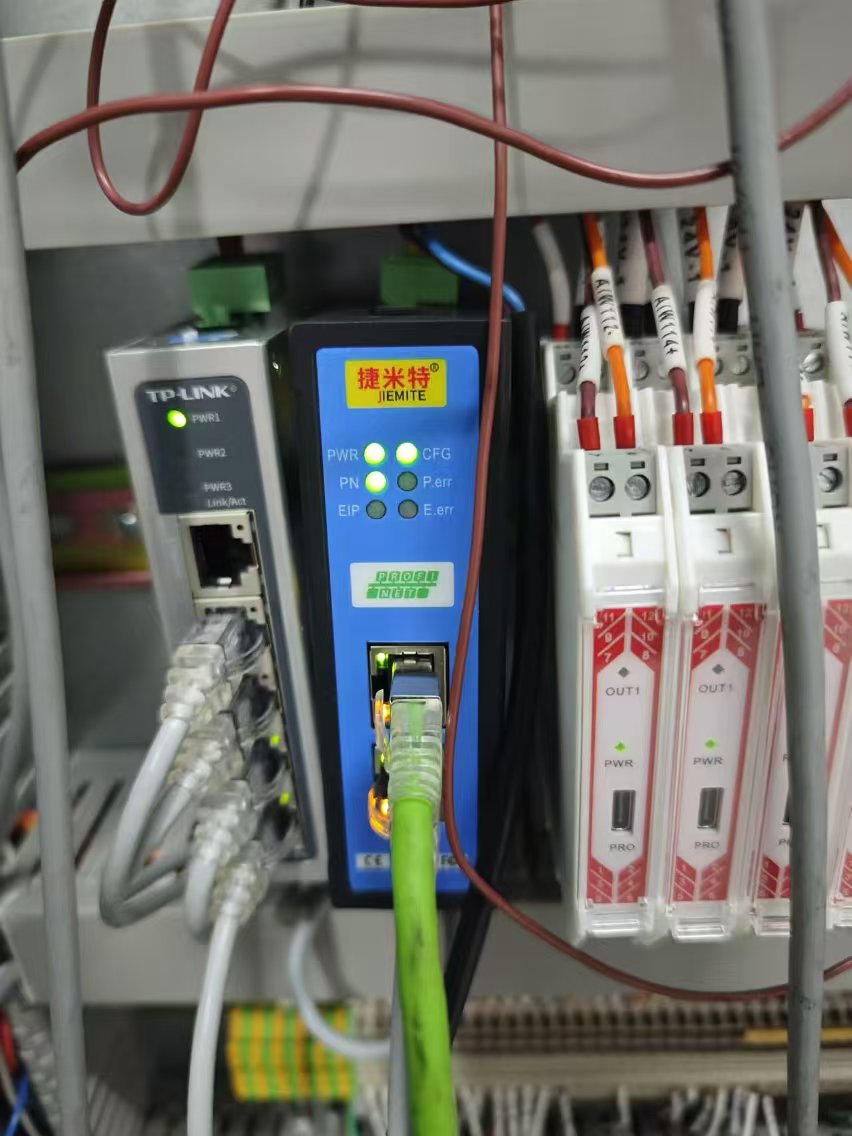

1.網關硬件連接：將捷米特JM-PN-EIP網關的Ethernet/IP接口通過網線與歐姆龍PLC的Ethernet/IP端口連接，確保連接牢固。同時，將網關的ProfiNet接口與研祥工控機的ProfiNet端口相連。連接完成后，為網關接入穩定的電源，保證其正常運行。

2.Ethernet/IP側配置：在歐姆龍PLC的編程軟件中，對Ethernet/IP網絡進行配置。設置好PLC作為Ethernet/IP主站的相關參數，包括IP地址等。然后掃描網絡，添加Ethernet/IP轉ProfiNet協議網關作為從站設備，并配置好與網關通信的數據映射關系，明確需要從網關讀取或?qū)懭氲臄?shù)據區域。例如，將PLC中用于控制某設備運行狀態的數據輸出區，映射到網關的Ethernet/IP輸入?yún)^(qū)，以便通過網關傳輸給ProfiNet網絡中的設備。

3.ProfiNet側配置：在研祥工控機上，利用相應的ProfiNet配置軟件，添加JM-PN-EIP網關作為ProfiNet從站設備。設置網關的IP地址、設備名稱等參數，確保與網絡環境相匹配。同樣，配置好數據映射關系，將網關傳輸過來的數據準確地映射到工控機可識別與處理的區域。比如，將網關的ProfiNet輸出區映射到工控機用于監控設備狀態的輸入?yún)^(qū)，使工控機能夠?qū)崟r(shí)獲取相關設備的運行信息。

4.數據測試與驗證：完成上述配置后，進行數據傳輸測試。在歐姆龍PLC中寫入一些測試數據，通過Ethernet/IP轉ProfiNet協議轉換網關，觀察研祥工控機是否能準確接收到這些數據，并驗證數據的準確性與完整性。同時，從工控機發送控制指令，經網關轉換后，查看歐姆龍PLC是否能正確響應并執行相應操作。經過多次測試，確保數據在兩種協議設備間能夠穩定、準確地傳輸。

五、應用效果

1.數據共享與協同：成功實現歐姆龍PLC與研祥工控機之間的數據交互，使得生產線上不同區域的數據得以整合。例如，工控機可實時獲取PLC采集的設備運行參數，如設備的轉速、溫度等，為生產管理與決策提供全面、準確的數據支持。

2.提升生產效率：通過Ethernet/IP轉ProfiNet協議轉換網關，實現了設備間的無縫通信，減少了因通信不暢導致的生產停滯時間。原本需要人工干預協調的數據傳輸工作，現在可自動、快速完成，生產效率大幅提升。例如，在產品生產切換過程中，相關參數能夠及時從PLC傳輸?shù)焦た貦C(jī)進行分析與調整，生產切換時間縮短了30%。

3.增強系統穩定性：捷米特的Ethernet/IP轉ProfiNet網關模塊具備良好的穩定性與抗干擾能力，在復雜的工業電磁環境中，依然能夠保證數據傳輸?shù)目煽啃?。自網關投入使用以來，系統通信故障率顯著降低，設備運行更加穩定，有效減少了因通信故障導致的設備損壞與生產損失。

六、總結

本案例中，捷米特JM-PN-EIP協議轉換網關成功解決了歐姆龍PLC（Ethernet/IP協議）與研祥工控機（ProfiNet協議）之間的通信難題。通過簡單的硬件連接與合理的參數配置，實現了不同協議設備間高效、穩定的數據交互，為工廠提升生產效率、優化生產管理提供了有力支持。在工業自動化不斷發展，設備多樣化、協議多元化的趨勢下，Ethernet/IP轉ProfiNet協議轉換網關等類似產品將發揮愈發重要的作用，助力企業實現更高效、智能的生產運營。

更多詳細內容或配置過程可聯系羽工。
