在造紙行業的自動化系統中，經常遇到不同品牌和協議的設備需要協同工作的場景。例如，西門子PLC通常采用PROFINET協議，而歐姆龍PLC則可能使用DEVICENET協議。如何實現兩者之間的高效通信，成為許多企業面臨的技術挑戰。本文將圍繞PROFINET從站轉DEVICENET從站網關的應用，介紹其配置、調試與優化方法，并結合實際案例說明其在造紙廠中的價值。

1. 技術方案背景

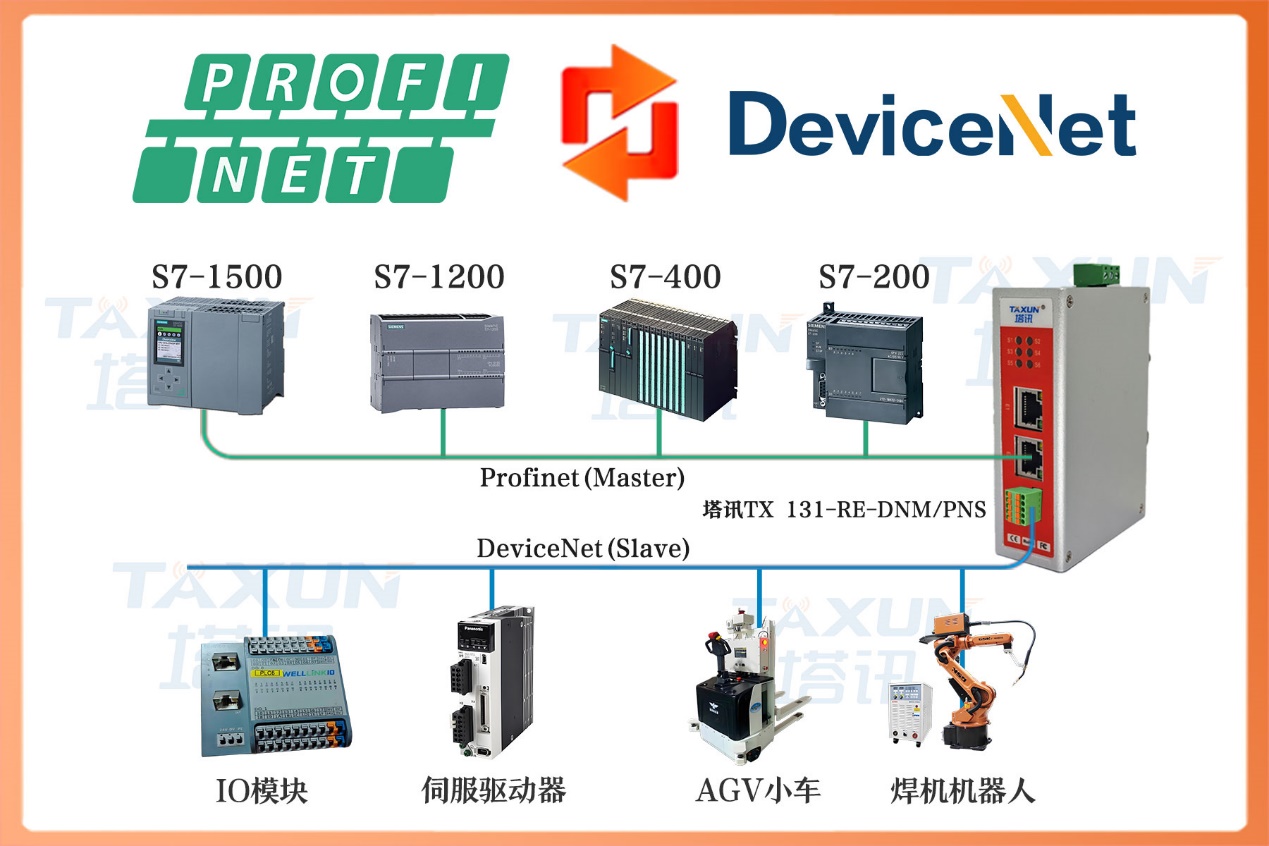

造紙廠的自動化系統通常包括多個子系統，如紙漿處理、造紙機和成品分切等。這些子系統可能采用不同品牌的PLC控制。例如，西門子PLC常用于主控系統，而歐姆龍PLC可能用于局部設備控制。PROFINET和DEVICENET是兩種常見的工業以太網協議，但它們的通信機制不兼容。通過PROFINET轉DEVICENET網關，可以將PROFINET從站設備（如西門子PLC）轉換為DEVICENET從站設備，從而實現與歐姆龍PLC的無縫連接。

2. 網關配置步驟

網關的配置是實現協議轉換的關鍵。以一款典型的PROFINET轉DEVICENET網關為例，配置過程主要包括硬件連接和軟件設置兩部分。

• 硬件連接：將網關的PROFINET接口連接到西門子PLC的PROFINET網絡，DEVICENET接口連接到歐姆龍PLC的DEVICENET網絡。確保物理連接穩定，避免因接線問題導致通信中斷。
  • 軟件配置：使用網關廠商提供的配置工具（如GSDML文件用于PROFINET側，EDS文件用于DEVICENET側），設置網關的通信參數。例如，在西門子TIA Portal中導入GSDML文件，將網關添加為PROFINET從站設備；在歐姆龍PLC編程軟件中配置DEVICENET網絡，將網關添加為從站設備。確保數據映射正確，實現輸入輸出數據的無縫傳輸。

3. 設備調試與優化

調試階段是確保系統穩定運行的重要環節。以下是幾個關鍵步驟：

• 通信測試：在配置完成后，首先進行通信測試，檢查數據是否能夠正確傳輸。例如，通過西門子PLC發送一個信號，觀察歐姆龍PLC是否能夠接收到相應數據。如果出現通信失敗，需檢查網關配置參數和網絡連接。
• 性能優化：造紙廠的生產環境對實時性要求較高，因此需優化網關的通信性能。例如，調整網關的刷新周期和數據包大小，減少通信延遲。同時，避免網絡擁堵，確保關鍵數據的優先傳輸。
• 故障處理：在實際應用中，可能會遇到通信中斷或數據錯誤等問題。通過網關的診斷功能（如LED狀態指示燈或軟件診斷工具），可以快速定位問題原因。例如，如果DEVICENET側通信失敗，檢查歐姆龍PLC的配置和網絡終端電阻是否安裝正確。

4. 實際案例應用

某造紙廠在升級自動化系統時，需要將原有的歐姆龍PLC控制的烘干部設備接入新的西門子PLC主控系統。通過部署疆鴻智能PROFINET轉DEVICENET網關，實現了以下效果：

• 快速集成：網關的即插即用特性大大減少了系統集成時間，避免了更換原有設備的成本。
• 穩定運行：經過調試和優化，網關實現了穩定的數據通信，確保了烘干部溫度和控制信號的實時傳輸。
• 維護簡便：網關的診斷功能幫助工廠技術人員快速排查故障，減少了停機時間。

這一案例表明，PROFINET轉DEVICENET網關在解決多協議通信問題時具有顯著優勢。

5. 總結

PROFINET轉DEVICENET網關為造紙廠提供了靈活、高效的設備聯網解決方案。通過合理的配置、調試和優化，可以實現不同協議設備之間的無縫通信，提升生產系統的整體效率和可靠性。在實際應用中，選擇可靠的網關產品并結合具體需求進行優化，是確保項目成功的關鍵。
