Texas Instruments TPS22996EVM負載開關評估模塊 (EVM) 是一個四層PCB，其包含TPS22996雙通道負載開關器件。該器件的VIN 和V~~OUT~~ 連接以及PCB布局布線可處理連續大電流，并提供進出被測設備的低電阻通道。Texas Instruments TPS22996EVM可精確測量TPS22996器件，同時為用戶評估新功能提供簡易界面。

數據手冊：*附件：Texas Instruments TPS22996EVM負載開關評估模塊(EVM)數據手冊.pdf

特性

VIN 輸入電壓范圍：0.6V至V~~BIAS~~
V~~BIAS~~ 輸入電壓范圍：2.5V至5.5V
板載導通電阻器，用于設置V~~OUT~~ 壓擺率
訪問TPS22996負載開關設備的VIN 、V~~OUT~~ 、ON、V~~BIAS~~ 和GND引腳
每通道連續電流：4A（最大值）

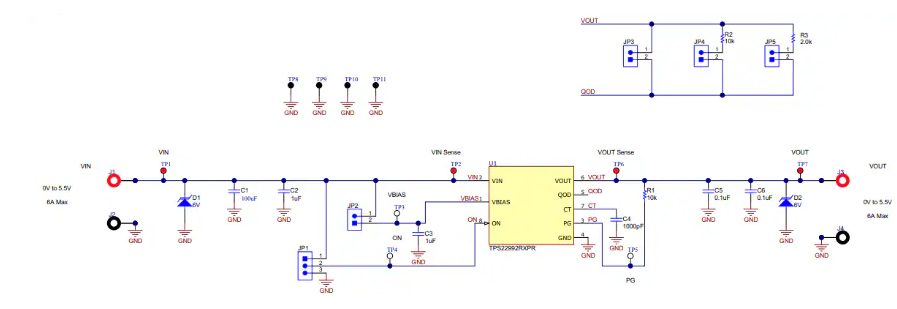

板布局

TPS22996EVM負載開關評估模塊技術解析與應用指南

一、產品概述

Texas Instruments TPS22996EVM是一款專為TPS22996雙通道負載開關設計的四層PCB評估模塊。該模塊具備出色的電流處理能力，可提供低阻抗通路，便于用戶精確測量器件性能并評估其創新特性。

核心特性

?寬電壓輸入范圍?：VIN 0.6V至VBIAS，VBIAS 2.5V至5.5V
?高電流能力?：每通道支持最大4A連續電流
?靈活接口設計?：提供VIN、VOUT、ON、VBIAS和GND引腳接入
?集成關鍵元件?：板載CIN和COUT電容，ON電阻可設置VOUT壓擺率
?雙器件兼容?：U1焊盤同時支持TPS22996和TPS22996H-Q1封裝

二、硬件架構分析

1. 電源管理系統

?輸入輸出配置?：

?輸入連接器?：J1/J2/J3香蕉插座(VSUP1-VSUP3)
?電壓選擇器?：J6/J7跳線選擇VINx和VBIAS輸入源
?輸出接口?：J10/J12香蕉插座提供VOUT1/VOUT2輸出

?關鍵保護功能?：

熱關斷保護(結溫超閾值自動關閉)
可選集成230Ω快速放電電阻
獨立通道控制(ON1/ON2信號)

2. 控制信號配置

?關鍵跳線功能?：

跳線	功能	配置選項
JP2(EN_SEL)	ON引腳使能	1-2:拉低 / 2-3:連接VIN
JP1(PG_PU_SEL)	PG上拉	1-2:連接VBIAS / 2-3:連接VOUT
J8/J9	ON信號源選擇	外部控制信號接入

三、典型應用場景

1. 消費電子領域

?筆記本/PC?：多電壓域電源管理
?機頂盒?：外圍模塊順序上電控制
?固態硬盤?：NAND閃存供電開關

2. 工業應用

電信設備電源分配
PLC模塊接口保護
測試儀器電源切換

3. 汽車電子

信息娛樂系統電源管理
ADAS傳感器供電控制
車載網絡模塊電源切換

四、評估板使用指南

1. 快速啟動步驟

連接VBIAS電壓(2.5-5.5V)至J1或TP5
通過J6/J7配置VINx電壓(0.6V-VBIAS)
使用SW1/SW2設置輸出壓擺率電阻
連接負載至J10/J12輸出接口
通過ON引腳觸發開關操作

2. 關鍵參數測量

?上升時間測量?：參考數據手冊表9-1計算公式
?導通電阻?：典型值11mΩ(TPS22996)
?靜態電流?：待機功耗<23μA

五、設計參考建議

1. PCB布局要點

保持功率回路面積最小化
GND層應完整無分割
敏感信號遠離高頻開關節點

2. 元件選型參考

?輸出電容?：推薦10μF低ESR陶瓷電容(GRM21BR71C105KA01L)
?壓擺率電阻?：0402封裝精密電阻(CRCW0402系列)
?連接器?：標準香蕉插座(6091/6092)

3. 熱管理設計

連續4A負載時監測器件溫度
必要時增加散熱措施
環境溫度不超過85°C

六、性能參數

基于模塊規格：

?工作溫度范圍?：-40°C至125°C
?開關響應時間?：<1μs(典型值)
?輸出放電時間?：<100μs(帶230Ω放電電阻)
?隔離特性?：通道間泄漏電流<1μA
