TPS6106x 是一款高頻同步升壓轉換器，具有恒定電流輸出，可驅動多達 5 個白光 LED。為了獲得最大的安全性，該器件具有集成過壓以及輸出對地短路時的高級短路保護。該器件工作具有 1 MHz 固定開關頻率，允許使用小型外部元件并簡化可能的 EMI 問題。該器件具有三種不同的過壓保護閾值 （14 V/18 V/23 V），以允許具有較低電壓的廉價和小輸出電容器 評級。 LED電流最初由外部檢測電阻R設置，反饋電壓調節至500 mV或250 mV，具體取決于ILED引腳配置。 數字 亮度控制是通過向ILED引腳施加簡單的數字信號來實現的?；蛘?，可以將高達 1 kHz 的 PWM 信號施加到使能引腳以控制 LED 亮度。 在關斷期間，輸出與輸入斷開，以避免漏電流通過 LED。
*附件：tps61061.pdf

特性

• 具有集成過壓
  和短路保護的 LED 驅動器
• 2.7V至6V輸入電壓范圍
• 500mV/250mV反饋電壓
• TPS61060 最多可為 3 個 LED 供電
• TPS61061 最多可為 4 個 LED 供電
• TPS61062 最多可為 5 個 LED 供電
• 啟用時的 PWM 亮度控制
• ILED 上的數字亮度控制
• 1 MHz固定開關頻率
• 400mA 內部功率 MOSFET 開關
• 關機期間 LED 斷開
• 使用低至 220 nF 的小輸出電容器
  工作
• 效率高達 80%
• 8引腳無納米封裝（芯片級，CSP）^?^
• 3 × 3mm QFN 封裝

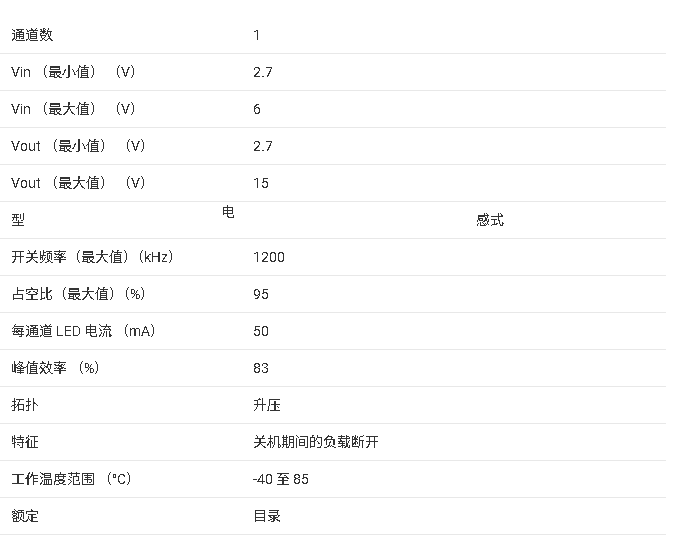

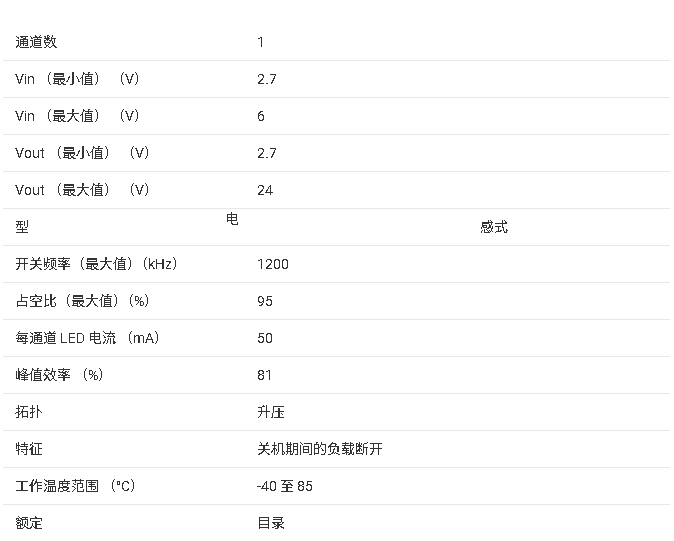

參數

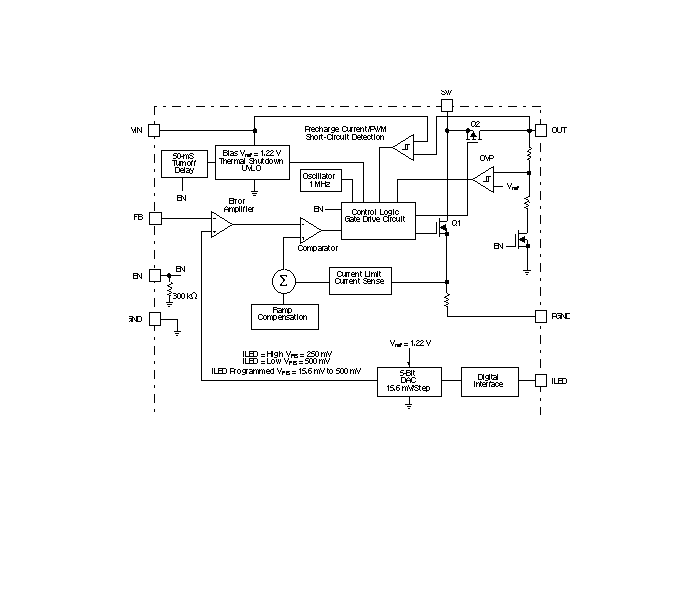

方框圖

?1. 產品概述?
TPS61060/61/62是德州儀器（TI）推出的高頻同步升壓轉換器，專為驅動串聯白光LED設計，具有恒流輸出特性。關鍵特性包括：

• ?輸入電壓范圍?：2.7V至6V
• ?驅動能力?：TPS61060支持3顆LED，TPS61061支持4顆，TPS61062支持5顆
• ?保護功能?：集成過壓保護（OVP，14V/18V/23V可選）和短路保護
• ?調光控制?：支持PWM調光（通過EN引腳，最高1kHz）和數字調光（通過ILED引腳，5位分辨率）
• ?效率?：最高達80%，反饋電壓可調（250mV或500mV）以優化效率

?2. 核心功能?

• ?數字調光?：通過ILED引腳實現32級亮度控制（步進15.6mV），支持處理器休眠模式下的亮度保持。
• ?PWM調光?：EN引腳支持1kHz以下PWM信號，直接控制LED開關。
• ?保護機制?：
  • 短路保護：輸出短路時限制電流至100mA。
  • 熱關斷：結溫超過160°C時自動關閉。
  • 欠壓鎖定（UVLO）：輸入電壓低于1.65V時禁用輸出。

?3. 典型應用電路?

• ?元件選型?：
  • 電感：推薦22μH（如Murata LQH32CN220K23），需滿足峰值電流要求。
  • 輸入/輸出電容：1μF（輸入）、220nF（輸出，X5R/X7R材質）。
  • 檢測電阻（Rs）：根據LED電流設定（如12Ω對應20mA）。
• ?布局建議?：
  • 輸入電容靠近VIN引腳，電感緊鄰SW引腳，輸出電容直接連接OUT與GND。
  • 熱焊盤（QFN封裝）需焊接至模擬地以增強散熱。

?4. 性能參數?

• ?開關頻率?：1MHz固定頻率，降低EMI干擾。
• ?電流限制?：內部MOSFET開關限流400mA（典型值）。
• ?反饋電壓?：ILED=GND時為500mV，ILED=高電平時為250mV。

?5. 封裝與訂購信息?

• ?封裝選項?：
  • 8引腳NanoFree?（CSP，1.446mm×1.446mm）
  • 8引腳QFN（3mm×3mm，帶散熱焊盤）
• ?型號后綴?：如YZFR表示卷帶包裝（3000片/卷），YZFT為小卷帶（250片/卷）。

?6. 設計注意事項?

• ?效率優化?：減少反饋電阻壓降（選擇250mV模式）可提升效率2%。
• ?熱管理?：QFN封裝需通過PCB散熱，RθJA取決于布局（典型值47.6°C/W）。

?7. 文檔支持?

• 包含完整電氣特性表、典型應用曲線（效率vs電流、PWM調光響應等）及機械尺寸圖。

該文檔適用于便攜式設備（手機、相機、PDA等）的背光驅動設計，強調高集成度與低外圍元件數。
