Texas Instruments DRV8329/DRV8329-Q1三相BLDC柵極驅動器提供三個器件，每個器件均能夠驅動高側和低側N溝道功率MOSFET。DRV8329驅動器使用內部電荷泵生成正確的柵極驅動電壓，并使用自舉電路增強高側MOSFET。此外，還包括一個涓流電荷泵，具有100%占空比。

數據手冊：

*附件：DRV8329數據表.pdf

*附件：DRV8329-Q1數據手冊.pdf

柵極驅動器的架構可維持高達1A拉電流和2A灌電流的峰值柵極驅動電流。TI DRV8329/DRV8329-Q1柵極驅動器可由單電源供電運行，支持4.5V至60V的寬輸入電源電壓范圍。DRV8329/DRV8329-Q1上的6x和3x PWM模式可輕松連接控制器電路。該器件具有集成的精確3.3V LDO，可用于為外部控制器和CSA基準供電。設備的配置設置可通過硬件 (H/W) 引腳進行配置。DRV8329/DRV8329-Q1器件集成了低側電流檢測放大器，可對驅動級所有三個相位的電流總和進行電流檢測。

提供低功耗睡眠模式，可通過關斷大部分內部電路來實現低靜態電流。該器件提供內部保護功能，用于欠壓鎖閉、GVDD故障、MOSFET過流、MOSFET短路和過熱保護。nFAULT引腳上顯示故障情況。

DRV8329-Q1符合汽車應用類AEC-Q100標準。

特性

• 符合汽車應用類AEC-Q100標準：
  • TA溫度等級1：-40°C至125°C~~
• 65V三相半橋柵極驅動器
  • 驅動3個高側和3個低側N通道MOSFET (NMOS)
  • 工作電壓范圍：4.5V至60V
  • 支持100% PWM占空比，帶涓流電荷泵
• 基于自舉的柵極驅動器架構
  • 最大峰值拉電流：1000mA
  • 最大峰值灌電流：2000mA
• 集成電流檢測放大器，具有低輸入失調（針對1個分流器進行了優化）
  • 可調增益（5V、10V、20V、40V/V）
• 硬件接口提供簡單配置
• 超低功耗睡眠模式：<1uA（+25°C時）
• 相間傳播延遲匹配：4ns（典型值）
• 獨立驅動器關斷路徑 (DRVOFF)
• 可耐受65V電壓的喚醒引腳 (nSLEEP)
• 支持SHx上高達-10V負瞬態電壓
• 6x和3x PWM模式
• 支持3.3V和5V邏輯輸入
• 精確LDO (AVDD)，3.3V ±3%，80mA
• 緊湊型QFN封裝和占位尺寸
• 通過VDSLVL引腳可調VDS過流閾值
• 通過DT引腳可調死區時間
• 高效的系統設計，帶電源模塊
• 集成保護特性
  • PVDD欠壓閉鎖 (PVDDUV)
  • GVDD欠壓 (GVDDUV)
  • 自舉欠壓 (BST_UV)
  • 過流保護（VDS_OCP、SEN_OCP）
  • 熱關斷 (OTSD)
  • 故障狀態指示器 (nFAULT)

框圖

德州儀器DRV8329三相BLDC柵極驅動器深度解析與應用指南?

?一、核心特性與產品定位?

1. ?寬電壓驅動能力?
   • 支持4.5-60V輸入電壓范圍，兼容12V/24V/48V工業系統
   • 集成65V耐壓半橋驅動，支持100% PWM占空比（集成涓流充電泵）
2. ?高集成度設計?
   • 三路獨立半橋驅動（1A源電流/2A灌電流）
   • 內置3.3V LDO（80mA輸出）和12V電荷泵穩壓器
   • 低功耗睡眠模式（<1μA @25℃）
3. ?先進保護機制?
   • 多重電壓監控（PVDD/GVDD/BST UVLO）
   • VDS過流保護（0.1-2.5V可調閾值）
   • 熱關斷保護（170℃典型值）

?二、關鍵電路設計要點?

?1. 柵極驅動架構?

• ?自舉電路設計?
  • 推薦1μF/25V陶瓷電容（BSTx-SHx）
  • 電壓降計算：ΔVBST = VGVDD - VBOOTD - VBST_UV = 12V - 0.85V - 4.45V = 6.7V
• ?死區時間配置?
  • 通過DT引腳外接電阻調節（100ns-2000ns）
    計算公式：RDT(kΩ) = (Deadtime(ns)/5) - 10kΩ

?2. 電流檢測系統?

• ?低邊電流放大器?
  • 可編程增益（5/10/20/40 V/V）
  • 基準電壓源：VCSAREF/8
    輸出公式：VSO = (VSP-VSN)×Gain + VCSAREF/8
• ?布局規范?
  • SP/SN走線需對稱（長度偏差<1mm）
  • SO輸出建議增加RC濾波器（如330Ω+470pF）

三、PCB布局規范?

1. ?功率回路設計?
   • 柵極驅動走線寬度≥15mil
   • PVDD-GND回路面積最小化
2. ?熱管理方案?
   • 熱焊盤連接至4層板地平面
   • 滿負載時θJA=47.3°C/W（需輔助散熱）
3. ?EMI優化?
   • 關鍵信號線包地處理
   • 相位節點增加RC緩沖電路（典型值：10Ω+1nF）

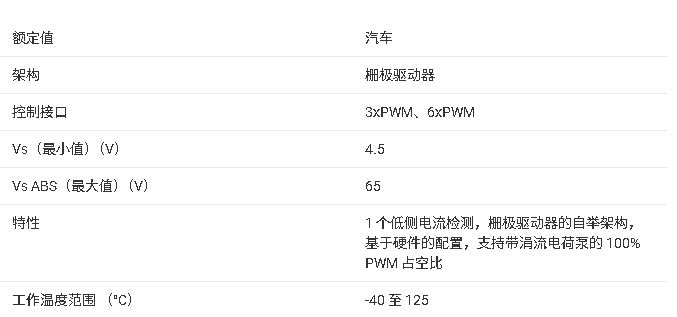

?四、選型對比?
