DRV8329系列器件是用于三相應用的集成柵極驅動器。這些器件提供三個半橋柵極驅動器，每個驅動器都能夠驅動高側和低側N溝道功率MOSFET。該器件使用內部電荷泵產生正確的柵極驅動電壓，并使用自舉電路增強高側MOSFET。包括一個涓流電荷泵，以支持 100% 占空比。柵極驅動架構支持高達 1A 源極和 2A 灌電流的峰值柵極驅動電流。該DRV8329可采用單個電源供電，并支持4.5至60 V的寬輸入電源范圍。
*附件：drv8329.pdf

6x 和 3x PWM 模式允許與控制器電路進行簡單的接口。該器件集成了精確的3.3V LDO，可用于為外部控制器供電，并可用作CSA的參考。設備的配置設置可通過硬件 （H/W） 引腳進行配置。

DRV8329 器件集成了低側電流檢測放大器，允許對驅動級所有三相的電流總和進行電流檢測。

提供低功耗睡眠模式，通過關閉大部分內部電路來實現低靜態電流。提供欠壓鎖定、GVDD 故障、MOSFET 過流、MOSFET 短路和過熱的內部保護功能。故障情況在nFAULT引腳上指示。

特性

• 65V 三相半橋柵極驅動器
  • 驅動 3 個高側和 3 個低側 N 溝道 MOSFET （NMOS）
  • 4.5 至 60V 工作電壓范圍
  • 支持100% PWM占空比，帶涓流電荷泵
• 基于 Bootstrap 的柵極驅動器架構
  • 1000mA 最大峰值源電流
  • 2000mA 最大峰值灌電流
• 集成電流檢測放大器，具有低輸入失調（針對 1 個分流器進行了優化）
  • 可調增益 （5、10、20、40 V/V）
• 硬件接口提供簡單的配置
• 超低功耗睡眠模式 <1 μA，25 ?C
• 相間4 ns （典型值）傳播延遲匹配
• 獨立驅動器關斷路徑 （DRVOFF）
• 65V 容差喚醒引腳 （nSLEEP）
• 在SHx上支持高達-10V的負瞬變
• 6x 和 3x PWM 模式
• 支持3.3V和5V邏輯輸入
• 精確的 LDO （AVDD），3.3 V ±3%，80 mA
• 緊湊的QFN封裝和封裝
• 通過VDSLVL引腳可調節VDS過流閾值
• 通過 DT 引腳可調節死區時間
• 帶電源塊的高效系統設計
• 集成保護功能
  • PVDD 欠壓鎖定 （PVDDUV）
  • GVDD 欠壓 （GVDDUV）
  • Bootstrap 欠壓 （BST_UV）
  • 過流保護（VDS_OCP、SEN_OCP）
  • 熱關斷 （OTSD）
  • 故障狀態指示器 （nFAULT）

參數

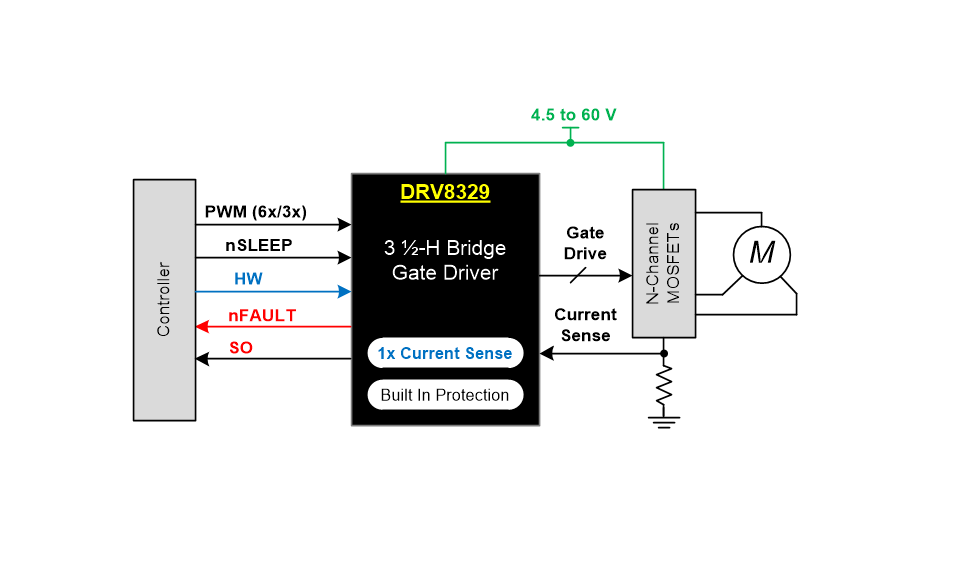

方框圖

?1. 產品概述?

DRV8329是德州儀器（TI）推出的高性能三相柵極驅動器，專為寬電壓范圍（4.5V-60V）無刷直流（BLDC）或永磁同步電機（PMSM）驅動設計，核心特性包括：

• ?集成驅動?：支持3個半橋柵極驅動，可驅動6個N溝道MOSFET（高邊+低邊）。
• ?驅動能力?：
  • 峰值源電流1A/灌電流2A，支持100%占空比（集成涓流電荷泵）。
  • 低側集成電流檢測放大器（增益可調5/10/20/40 V/V）。
• ?工作模式?：支持6x PWM（獨立高低邊控制）和3x PWM（簡化控制）模式。
• ?保護功能?：
  • 多重保護（欠壓鎖定/過流/熱關斷），故障指示引腳（nFAULT）。
  • VDS過流監測閾值可通過VDSLVL引腳配置（0.1V-2.5V）。

?2. 關鍵特性?

• ?電源管理?：
  • 集成3.3V LDO（80mA輸出），為外部控制器供電。
  • 電荷泵生成柵極驅動電壓（GVDD），支持低至4.5V輸入。
• ?硬件配置?：
  • 通過DT引腳電阻調節死區時間（100ns-2000ns）。
  • 四電平輸入（CSAGAIN）設置電流檢測增益。
• ?能效優化?：
  • 超低功耗睡眠模式（靜態電流<1μA）。
  • 支持負瞬態電壓（SHx引腳耐-10V）。

?3. 應用領域?

• ?電動工具?：電鉆、割草機、吸塵器。
• ?電動交通?：電動自行車、滑板車、無人機。
• ?工業設備?：伺服驅動、物流機器人、泵/風扇。

?4. 設計要點?

• ?柵極驅動設計?：
  • 推薦BSTx-SHx bootstrap電容≥1μF（25V耐壓）。
  • 外部柵極電阻（RGATE）調節開關速率，避免振鈴。
• ?布局建議?：
  • 功率地（PGND）與信號地分離，優化散熱焊盤連接（建議12個過孔）。
  • 電流檢測電阻（RSENSE）需低電感布局，靠近LSS引腳。
• ?熱管理?：
  • 結溫限制150℃，需確保PCB銅面積≥8cm2（QFN封裝）。

?5. 版本與封裝?

• ?封裝選項?：
  • 36引腳VQFN（5.0×4.0mm），帶散熱焊盤。
• ?型號變體?：
  • DRV8329A（6x PWM模式）/DRV8329B（3x PWM模式）。

?注?：本文檔適用于高集成度、寬電壓范圍的電機驅動設計，尤其適合需要高邊電流檢測和硬件保護的應用場景。
