實驗名稱：基于力電耦合超材料的圓柱殼類彈性波頻率調制研究

研究方向：振動與噪聲控制

實驗內容：在圓柱殼上利用“單傳感-雙驅動”的主動控制方式實現圓柱殼結構中彈性波的頻率調制。首先衍推圓柱殼結構中的彈性波調控理論，設計力電耦合超材料單元并推導具有時變特性的傳遞函數。其次，在軸向圓柱殼結構模型中運用仿真技術分析該超材料單元在瞬態研究下彈性波的頻率調制功能。最后制作軸向圓柱殼力電耦合超材料單元的實驗分析試樣，通過收集彈性波的頻域數據用以驗證頻率的調制功能。

測試設備：ATA-2042高壓放大器、信號發生器、示波器、加速度傳感器等。

實驗過程：首先信號發生器產生脈沖信號作為外部振動來源。當壓電片傳感器檢測到彈性波信號后傳輸至數字前饋控制電路中由傳遞函數進行計算處理，計算所得結果通過高壓放大器將等大反向的時變電壓作用在超材料單元的壓電片驅動器。以此完成對透射的彈性波進行頻率調制。

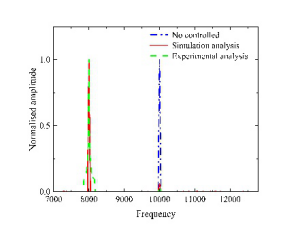

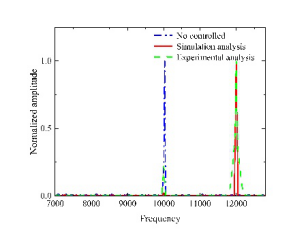

測試結果：在基于力電耦合特性的基礎上通過采用“單傳感-雙驅動”的主動控制方式設計了一種適用于圓柱殼類結構中進行彈性波頻率調制的超材料單元，可對7kHz-12kHz范圍內的入射波根據需求實現目標透射頻率的轉換功能。

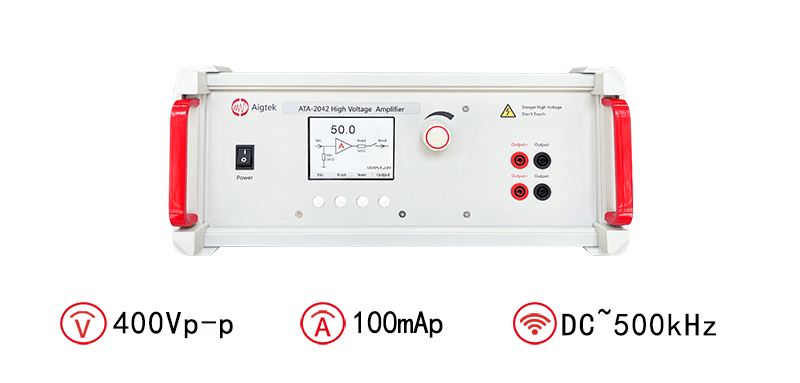

功率放大器推薦：ATA-2042高壓放大器

圖：ATA-2042高壓放大器指標參數

西安安泰電子是專業從事功率放大器、高壓放大器、功率信號源、前置微小信號放大器、高精度電壓源、高精度電流源等電子測量?jī)x器研發、生產和銷售的高科技企業，為用戶提供具有競爭力的測試方案。Aigtek已經成為在業界擁有廣泛產品線，且具有相當規模的儀器設備供應商，樣機都支持免費試用。
