LMK05318B-Q1 是高性能網絡同步器時鐘器件，可提供抖動清除、時鐘生成、高級時鐘監控和卓越的無中斷開關性能，以滿足通信基礎設施和工業應用的嚴格定時要求。該器件的超低抖動和高電源噪聲抑制 （PSNR） 可降低高速串行鏈路中的誤碼率 （BER）。
*附件：lmk05318b-q1.pdf

特性

• 符合 AEC-Q100 標準，適用于汽車應用
  • 溫度等級 2：–40°C 至 105°C
• 基于超低抖動 BAW VCO 的以太網時鐘
  • 312.5MHz時為50fs典型RMS抖動
  • 156.25MHz時為60fs典型RMS抖動
• 一個高性能數字鎖相環 （DPLL） 與兩個模擬鎖相環 （APLL） 配對：
  • 可編程 DPLL 環路帶寬
  • < 1 ppt DCO 頻率調整步長
• 兩個差分或單端 DPLL 輸入
  • 1Hz （1-PPS） 至 800MHz 輸入頻率
  • 數字保持和無中斷開關
• 八個差分輸出，具有可編程 HSDS/LVPECL、LVDS、HSCL 和 1.8V LVCMOS 輸出格式。
  • 多達六個不同的輸出頻率
  • 1Hz （1-PPS） 至 1250MHz 輸出頻率
  • 符合 PCIe Gen 1 至 6 標準
• I2C 或 SPI 寄存器控制總線
• EEPROM 用于啟動時的自定義系統配置

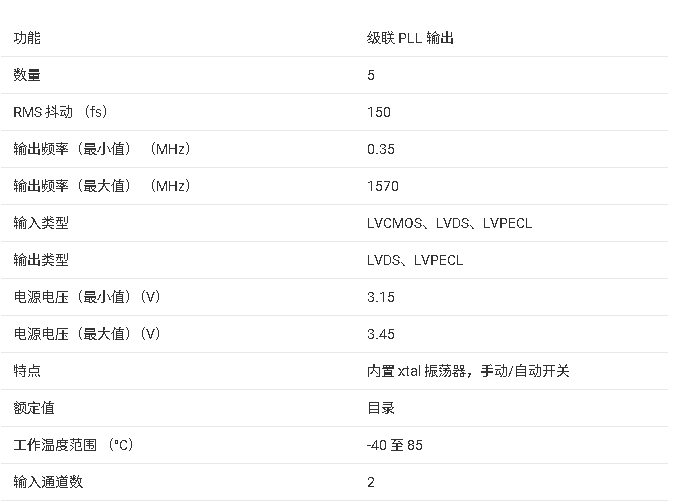

參數

方框圖

?1. 產品概述?
LMK05318B-Q1 是德州儀器（TI）推出的超低抖動網絡同步器和時鐘發生器，專為汽車及工業應用設計，集成BAW VCO技術。關鍵特性包括：

• ?AEC-Q100汽車級認證?（-40°C至105°C工作溫度）
• ?超低抖動性能?：典型RMS抖動50fs@312.5MHz，60fs@156.25MHz
• ?多PLL架構?：1個數字PLL（DPLL）+2個模擬PLL（APLL），支持可編程帶寬和<1ppt頻率調節步進
• ?輸入/輸出靈活性?：2路差分/單端參考輸入（1Hz至800MHz），8路差分輸出（支持LVDS/LVPECL/HCSL/1.8V LVCMOS，最高1250MHz）

?2. 主要應用場景?

• ?高速通信?：56G/112G PAM-4 PHY、ASIC/FPGA/SoC時鐘生成
• ?汽車電子?：ADAS傳感器融合、車載信息娛樂系統（Infotainment）、區域控制器
• ?網絡同步?：SyncE（G.8262）、SONET/SDH（Stratum 3）、IEEE 1588 PTP二級時鐘
• ?測試與醫療設備?：高精度時鐘需求場景

?3. 核心功能模塊?

• ?時鐘輸入?：支持XO/TCXO/OCXO輸入（10-100MHz），雙參考輸入（PRIREF/SECREF）
• ?PLL系統?：
  • DPLL：支持?jǐn)?shù)字保持（holdover）和無縫切換（hitless switching），帶寬0.01Hz-4kHz
  • APLL1：BAW VCO（2.5GHz±50ppm），提供超低抖動時鐘
  • APLL2：LC VCO（5.5-6.25GHz），支持級聯或獨立模式
• ?輸出管理?：8路可編程輸出，支持同步（SYNC）和自動靜音（Auto-Mute）

?4. 關鍵性能參數?

• ?電源要求?：核心電壓3.3V，輸出電源1.8V/2.5V/3.3V可選
• ?相位噪聲?：
  • APLL1輸出：50fs RMS（12kHz-20MHz，625MHz）
  • APLL2輸出：130fs RMS（級聯模式）
• ?封裝?：48引腳VQFN（7mm×7mm），帶裸露焊盤散熱

?5. 控制與配置?

• ?接口?：支持I2C/SPI控制，內置EEPROM存儲自定義配置
• ?監控功能?：輸入時鐘質量檢測（幅度/頻率/脈沖丟失）、PLL鎖相狀態指示
• ?DCO模式?：支持<0.001ppb步進的精密頻率調節，適用于IEEE 1588時鐘同步

?6. 設計支持?

• 推薦使用TICS Pro軟件生成寄存器配置
• 提供熱優化布局指南（如5×5過孔陣列接地）

該文檔詳細描述了芯片的電氣特性、寄存器映射、應用電路設計及可靠性測試數據，適用于需高精度時鐘管理的汽車和工業系統。
