LMK04100系列精密時鐘調節器無需高性能VCXO模塊即可提供抖動清除、時鐘倍增和分配。

當連接到恢復的系統基準時鐘和VCXO時，該器件可生成5個LVCMOS、LVDS或LVPECL格式的低抖動時鐘。
*附件：lmk04111.pdf

特性

• 級聯 PLLatinum PLL 架構
  • PLL1冗余基準輸入信號丟失
    檢測自動和手動選擇
    基準時鐘輸入
  • PLL2相位檢測器速率高達100 MHz輸入
    倍頻器集成VCO
• 輸出
  • LVPECL/2VPECL、LVDS 和
    LVCMOS 格式
  • 支持高達 1080 MHz 的時鐘速率
  • 五個專用通道分頻器模塊
  • 支持的常見輸出頻率：
    30.72 MHz、61.44 MHz、62.5 MHz、
    74.25 MHz、75 MHz、77.76 MHz、100 MHz、
    106.25 MHz、125 MHz、122.88 MHz、
    150 MHz、155.52 MHz、156.25 MHz、159.375 MHz、
    187.5 MHz、200 MHz、
    212.5 MHz、245.76 MHz、250 MHz、311.04 MHz、
    312.5 MHz、368.64 MHz、
    491.52 MHz、622.08 MHz、625 MHz、983.04 MHz
• MICROWIRE （SPI） 編程接口
• 工業溫度范圍：–40 至 85 °C
• 3.15 V 至 3.45 V 工作電壓
• 封裝：48 引腳 WQFN（7.0 × 7.0 × 0.8 mm）

參數

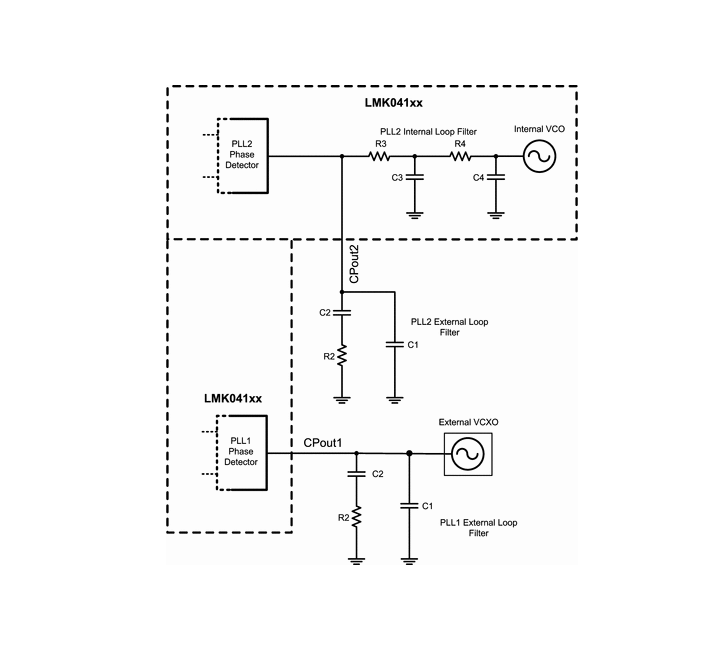

方框圖

?1. 產品概述?
LMK04111是德州儀器(TI)推出的精密時鐘調理器，屬于LMK04100系列，具有以下核心功能：

• 雙級聯PLL架構（PLL1+PLL2）實現抖動清理和時鐘倍頻
• 支持5路可編程時鐘輸出（LVPECL/2VPECL/LVDS/LVCMOS格式）
• 工作頻率范圍：30.72 MHz至983.04 MHz
• 工業級溫度范圍：-40°C至85°C
• 3.3V供電，48引腳WQFN封裝（7x7x0.8mm）

?2. 關鍵特性?

• ?PLL1?：冗余參考輸入、信號丟失檢測、自動/手動參考時鐘切換
• ?PLL2?：100MHz相位檢測率、集成VCO、頻率倍增器
• ?輸出特性?：
  • 支持1080MHz高速時鐘
  • 5個獨立分頻器通道
  • 預置常用頻率（如61.44MHz/125MHz/622.08MHz等）
• 編程接口：MICROWIRE（SPI兼容）

?3. 應用場景?

• 蜂窩基站（2G/3G/4G多模多頻）
• 高速ADC時鐘
• 光通信（SONET/SDH/OTN）
• 以太網（GbE/10GbE）、光纖通道
• 廣播視頻/HDTV

?4. 技術參數?

• ?VCO范圍?：1430-1570MHz（LMK04111型號）
• ?抖動性能?：122.88MHz時RMS抖動≤160fs（12kHz-20MHz帶寬）
• ?輸入靈活性?：
  • 雙差分參考輸入（CLKin0/1）
  • 晶體振蕩器模式（6-20MHz）
• ?輸出配置?：5路可獨立編程輸出（2路2VPECL+3路LVPECL）

?5. 設計優勢?

• 無需外部VCXO模塊即可實現低抖動時鐘
• 通過寄存器配置實現多頻率輸出同步
• 內置溫度補償機制（允許125°C漂移保持鎖定）

?6. 文檔結構?

• 功能框圖與引腳定義（含48引腳WQFN布局）
• 電氣特性表格（含絕對最大額定值/推薦工作條件）
• 典型配置示例（如62.5MHz/77.76MHz等常見頻率生成方法）
• 寄存器映射說明（通過SPI接口配置）

該文檔為硬件工程師提供完整的時鐘系統設計參考，涵蓋芯片架構、接口規范、性能參數及典型應用電路設計指南。
