本文介紹了TEM中的彈性散射。

彈性散射電子是TEM圖像襯度的主要來源，同時也產生衍射圖樣(DPs)的大部分強度，因此理解控制這一過程的因素至關重要。我們將首先考察來自單個孤立原子的彈性散射，然后探討樣品中多個原子協同產生的彈性散射現象。

來自孤立原子的散射可能通過兩種方式發生：電子與帶負電的電子云相互作用，導致僅幾度的角度偏轉；或者被正核吸引，使電子散射到更大角度，最高可達180°。這種散射過程通?？梢杂妙愃谱睬蚺鲎驳牧Ｗ?粒子相互作用、截面和平均自由程來解釋。

我們將引入盧瑟福微分截面，它闡釋了高角度彈性散射對原子序數(Z)的強烈依賴性。當我們將電子視為波時，其相干性變得至關重要。散射電子的相干性與散射角(θ)密切相關。隨著角度增大，相干程度減小，盧瑟福散射到高角度的電子呈現非相干特性。

與盧瑟福散射形成對比的是，通過小角度(我們定義為<3°)彈性散射的電子是相干的。這種小角度散射的強度受樣品中原子排列的強烈影響。原子的這種集體散射被稱為衍射，只有將電子視為波才能理解。衍射主要由電子束對樣品中原子平面的入射角、平面間距以及平面內原子間距離控制。因此，這種小角度相干散射對表征樣品的晶體學特性極為寶貴，無疑是TEM中最重要的散射現象。

因此，在討論彈性散射時，我們經常需要同時運用波粒二象性，因為完整理解散射過程需要這兩種觀點。

電子的雙重性質

電子束與TEM樣品相互作用有兩種看法：把電子當粒子，或者當波。

當粒子時，電子有這些特點：有散射截面和微分截面，能被散射一定角度（用半角表示），通過庫侖力與原子核和電子云作用。這種處理方法就像撞球一樣，可以借鑒α粒子散射的分析方法。

當波時，電子束是平面波：被原子衍射，散射強度由原子散射幅度決定，當原子聚集形成固體時，在固體中衍射更復雜，但這是TEM的核心?？梢越栌肵射線衍射的分析方法。

討論X射線和電子能譜時我們用粒子描述。討論成像、HRTEM和衍射圖樣時我們用波描述。

彈性散射的基本機制

前面我們簡單表述過，電子穿過樣品要么被散射要么不被散射，要么失去能量要么不失去能量。現在要詳細說明散射是怎么發生的。本章只講彈性散射，非彈性散射留到后面討論。

彈性散射分兩種：單個原子的散射和多個原子的集體散射。我們從單電子與孤立原子的作用開始。

單原子散射有兩種途徑，都涉及庫侖力。如圖1，電子可能撞到電子云，產生小角度偏轉?；蛘唠娮哟┩鸽娮釉平咏雍耍粡娏椅?，散射到大角度，TEM中罕見情況下可達180°背散射。

干涉：這些小波在某些角度方向上相互加強，在其他方向上相互抵消：加強和抵消都是極其有用的現象。

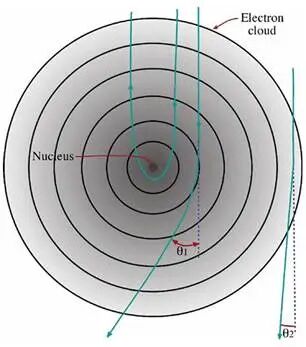

圖1 |孤立原子可通過兩種機制散射高能電子。電子云內的庫侖相互作用導致小角度散射；原子核的庫侖吸引力引起較大角度散射（當γ> 90°時可能發生完全背散射）。電子云內的電勢始終為正值。

實際上很多電子-電子作用是非彈性的。例如，核相互作用可能導致產生韌致輻射X射線，甚至可能導致原子從其在晶體中的位置發生位移，這兩種情況都涉及電子的一些能量損失。從樣品中出現的電子的散射角度越高，它在通過樣品過程中經歷非彈性事件的可能性越大。不過這里我們暫時忽略非彈性效應。

第二種彈性散射是電子波與整個樣品作用，最著名的就是衍射。衍射在小散射角時特別重要。理解衍射要把電子束當成波，不是粒子。

按照惠更斯的光衍射理論，樣品中每個原子都像次級球面小波的源，見圖2。這些小波在某些方向相互加強，在另一些方向相互抵消。所以小角度彈性散射被樣品晶體結構改變，在特定角度出現強衍射束。最小角度散射的叫一級束，后面也會詳細講。

散射角：彈性電子-電子相互作用通常導致相對較低的散射角，而電子-核相互作用引起更高角度的散射。

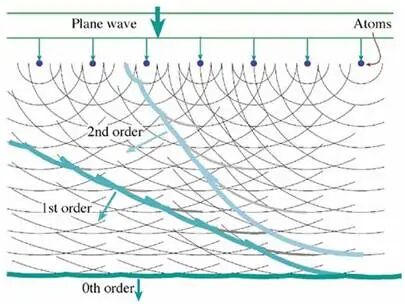

圖2 |平面相干電子波從一排散射中心（如樣品中的原子）產生次級小波。次級小波發生干涉，形成一個強的直射（零級）束和若干個在特定角度散射（衍射）的（高級）相干束。

要知道這兩種作用都可能不是真正彈性的，所以分成彈性和非彈性只是簡化處理。

孤立原子的彈性散射

我們先用撞球方法詳細研究這兩種散射，然后簡單說波散射，看它怎么與粒子處理相關。后面用波方法全面分析衍射。

看圖1中電子與孤立原子作用的兩種路徑。不管是與核還是電子作用更強，電子都會散射一個角度θ。

考慮一個電荷為e的電子，被電壓V加速后與孤立原子散射。電子-電子和電子-核散射路徑都是雙曲線，用兩個簡單方程表示：

re=e/Vθ (1)

rn=Ze/Vθ(2)

這里r是散射場半徑。散射角>θ的截面由核的πrn2和電子云中Z個電子的Zπre2組成。

把兩部分加起來，再乘以N?ρt/A，就能了解厚度為t薄膜的總彈性散射。Hall說這方法"在很多方面有缺陷"，但能讓你定性理解影響彈性散射的各種參數。

可以看出原子序數Z控制與核的作用，電子-電子散射主要看入射束能量V。V要用靜電單位才對。在后續會看到，要增強低Z材料（聚合物、生物組織）的散射來改善TEM圖像對比度時，Z的強烈影響很重要。

當電子靠近核時rn很小，角度θ就很大。這種θ依賴性直接影響TEM圖像對比度。電子束能量也能控制圖像對比度。所以Z、V、θ都影響圖像對比度，這就是你必須學習電子散射物理的三個主要原因。

盧瑟福截面

接下來我們忽略小角度電子-電子散射，只看核散射。高角度電子-核作用類似α粒子從金屬箔背散射。

1911年Geiger（就是發明蓋勒計數器那個）和本科生Marsden首先觀察到這種背散射，讓他們老師Rutherford發現了原子核。永遠別小看本科生的研究！Rutherford說這是"我遇到的最不可思議的事"，要知道他1908年就得了諾貝爾化學獎。

Rutherford推導出核引起的高角度散射微分截面：

方程里的項都定義過了。這個式子忽略了相對論效應，假設電子不會通過非彈性過程失去太多能量，所以電子能量E?（keV）是固定的。雖然嚴格說不準確，但TEM中（至少100 keV以下）這些假設可以接受。

彈性電子-電子作用通常導致較低散射角，電子-核作用引起更高散射角。

盧瑟福截面的修正

你經常會看到盧瑟福截面的不同形式。比如方程忽略了電子云的屏蔽效應。屏蔽讓核對電子顯得沒那么正，雖然電子云總電荷還是正的。所以截面減小，散射降低。

屏蔽只在電子離核遠時重要，這時散射角很?。?3°）?？紤]屏蔽時，用[sin2(θ/2) + (θ?/2)2]替換sin2(θ/2)，屏蔽參數θ?為：

E?用keV。屏蔽參數可以用特定散射角θ?描述。散射角大于θ?時，電子-核作用占主導。100 keV時Cu的θ?只有2°，輕元素更小。所以幾度以上的散射都可以當成盧瑟福高角度散射。

前面的方程都是非相對論的，這有問題。TEM中大多數材料研究用的電子能量>100 keV，相對論效應很明顯。好在可以用λR（相對論修正波長）和a?（玻爾半徑）容易修正：

ε?是介電常數。用常數算出a? = 0.0529 nm，年紀大的人可以記成0.5 ?。

加上屏蔽和相對論修正的最終結果：

這是屏蔽的相對論盧瑟福截面。加入屏蔽的重要作用是散射角趨向零時截面不會無窮大，解決了簡單方程的重要問題。

屏蔽盧瑟福截面在TEM計算中用得最多。但在最高電壓（300-400 kV）和重元素（Z>30）時有限制，因為這些會讓電子大角度散射。這種情況要用Mott截面，要詳細了解，需要參考Mott和Massey文獻。

像處理基本截面一樣，積分這個式子能得到特定角度范圍的總截面。代入常數值，從θ積分到π，得到散射角>θ的總核截面（單位：散射事件/電子/原子/m2）：

你應該能算出散射角<θ的概率積分。又看到束能量E?、散射角θ、原子序數Z都影響電子被核散射的概率。假設θ很小來簡化這個式子，你能看出與Hall說的不太準確的核散射方程有些相似。

但整個散射過程比這里講的復雜得多。真正理解重要性后，應該讀Newbury（1986）和Jones（1992）的進一步討論。

用數據最能說明截面特性。圖3顯示方程的屏蔽盧瑟福截面隨散射角變化，包括三種元素和兩種束能量。Cu的散射角從0°到180°時，截面從10?22降到10?2? m2，降了好幾個數量級。所以散射最可能在前向（θ ≈ 0°）發生，幾度以上急劇下降。

圖3 |屏蔽相對論盧瑟福截面對數隨散射角的變化關系，描述了散射角大于γ時電子散射截面的變化：(A) 100 keV下不同元素的情況；(B)不同加速電壓下銅的散射情況。

Z從碳增到金，截面增加100倍。所以想"看透"高Z材料需要更薄的TEM樣品。電子束能量翻倍，截面降低2-3倍。所以其他條件相同時，高能電子比低能電子更不容易被樣品散射。

圖4畫出彈性散射的平均自由程。如果樣品厚度<100 nm，很少發生高角度彈性散射。這樣的樣品里大多數電子要么單次散射要么不散射。我們把這種簡化當成電鏡實際情況的合理近似，本文會多次用到。這解釋了為什么TEM研究中"越薄越好"。

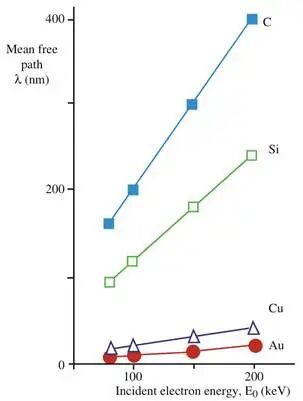

圖4 |四種不同元素的彈性散射平均自由程隨束流能量的變化，計算時采用屏蔽相對論性盧瑟福散射截面。

散射電子的相干性

前面我們把電子當粒子，但看散射電子的波性質會有用的發現。高角度盧瑟福散射電子是非相干的，就是它們之間沒有相位關系。雖然我們在散射粒子，但這是個棘手概念。

散射電子的相干性與散射角θ有關。角度越大，相干性越小。盧瑟福散射的高角度電子是非相干的。

相反，小角度（<3°）彈性散射電子是相干的。這種散射強度受樣品中原子排列強烈影響。前面介紹過，這種原子集體散射叫衍射，只有把電子當波才能理解。衍射主要由電子束對原子平面的入射角、平面間距和平面內原子距離控制。所以這種小角度相干散射對表征樣品晶體學性質很寶貴，無疑是TEM中最重要的散射現象。

非相干散射有兩個重要用途。第一，高角度前向散射能形成超高分辨率晶體圖像。圖像對比度只由Z值決定，不受樣品取向影響，不像小角度相干衍射那樣。后續的內容會看到，這種Z對比度圖像提供原子分辨率的元素分析，還能顯示不同Z區域界面的原子細節。

對大多數人來說Z對比度成像是較新技術，但自從有了Cs校正器，它一直保持TEM最高分辨率圖像記錄，正在改變我們對晶體缺陷原子結構和化學的理解。

第二，重要性小一些，高角度背散射電子（BSE）能給樣品表面成像。對比度來自Z差異和表面形貌變化。TEM中很少用BSE圖像，因為信號太弱。蒙特卡羅模擬，Cu中1000個電子只有約3個（0.3%）背散射。所以信號質量差，圖像有噪聲，對比度低。

SEM中塊體樣品對比度好得多，有更多電子背散射，Cu中約30%。BSE在SEM中提供穩定高對比度成像，能區分相鄰元素。原則上Z對比度在TEM中也能這樣。

原子散射因子

經典盧瑟福截面不能精確計算，因為忽略了電子束的波性質。完整處理涉及波動力學，超出本文范圍。波方法處理截面最熟悉的可能是原子散射因子f(θ)。

它與微分彈性截面有簡單關系：

f(θ)是從孤立原子散射的電子波幅度大小。|f(θ)|2與散射強度成正比。散射強度在圖像和衍射圖樣中很重要，所以f(θ)是TEM的關鍵參數。

散射因子方法與盧瑟福截面分析互補，最適合描述小角度（<3°）彈性散射，這里盧瑟福模型不合適。通常f(θ)定義為：

所有項都定義過了。注意刪除了屏蔽項。更詳細方法可查Reimer的物理學書籍?，F(xiàn)在以波形式思考，需要波長λ，由束能量E?控制。fx是已知的X射線散射因子。TEM電子散射因子最常引用Doyle和Turner（1968）的經典工作，但現在軟件包里能找到數值。甚至可以用NIST數據庫免費軟件自己計算。方程中fx的出現提醒我們f(θ)是電子波性質的基本結果。

可以畫出單個原子的角度變化。圖5總結了我們知道的彈性散射強度信息：隨θ增加而減少（入射束方向θ = 0°），隨λ減少而減少（即加速電壓V增加），對任何θ值都隨Z增加。原子散射因子f(θ)依賴λ、θ、Z。

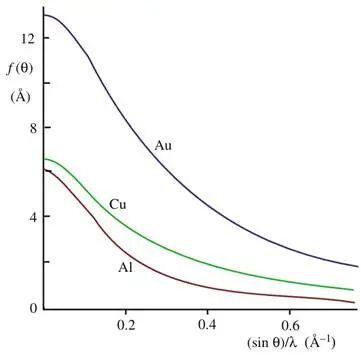

圖5.原子散射因子f(y)隨散射角y的變化（根據方程計算），顯示彈性散射隨著偏離入射束方向的角度增大而減?。▂=0°），并隨原子序數Z的增加而增強。

方程的f(θ)包含彈性核散射（Z項）和彈性電子云散射（fx項）。后續會看到專門使用f(θ)方法。忽略fx項時，能證明|f(θ)|2在數學上等價于高角度盧瑟福截面。這樣我們就把彈性散射的粒子和波方法聯系起來了。

所以討論彈性散射時經常同時用波粒二象性，理解散射過程兩種思路都必要。

原子散射因子的波動力學起源

f(θ)與散射波的幅度相關，我們需要簡要考慮它是如何產生的。以下分析不是完全嚴格的，只是給出f(θ)含義及其與微分散射截面關系的基本思想。你可以安全地推遲研究這個主題，直到好奇心獲勝，然后去讀真正厚的物理教科書。

要找到總彈性散射截面，我們必須積分dσ/dΩ。這是粒子模型，但你也要意識到電子波動性質是如何引入的。通過圖6可以考慮波性質，你應該意識到這與圖3密切相關。

我們可以把入射束描述為幅度ψ?、相位2πkr的波：

這個相位定義中，k是波矢量大小，r是波傳播距離。入射平面波被點電荷散射時產生球形散射波。它有不同幅度ψsc但保持相同相位，除了π/2的附加，稍后會回到：

這個方程中，f(θ)是ψ? = 1時我們會有的幅度，即原子散射幅度。微分截面和散射因子都只是電子散射強度隨θ變化的量度。

因此我們顯然需要知道f(θ)，需要可接受的模型讓問題可處理。到目前為止處理相當嚴格，理想情況下模型應該區分金屬中性原子、共價鍵合原子和離子。絕望時，f(θ)總是原則上可以從薛定諤方程計算。但實踐中我們通常用簡單近似。

如果寫下圖6散射過程的表達式：

首先要注意，像通常的惠更斯小波一樣，入射束和散射束間有90°相移，通過第二項中的'i'顯示。其次，f(θ)可以表示為：

這意味著f(θ)的相位χ(θ)也依賴散射角θ。

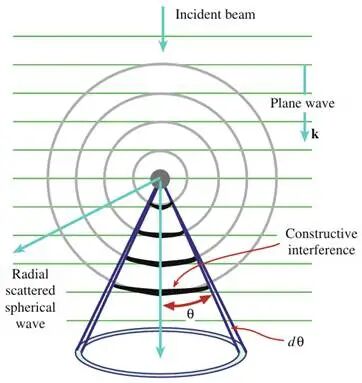

圖6 |平面波（水平線，波長為l）與點電荷相互作用產生散射波。圓圈代表同相的散射球面波前，保持原有的波長l。平面波和球面波之間的同相建設性干涉用深色區域表示。

我們引入了兩個波傳播參數：入射平面波的矢量k?和球形散射小波的標量k。把2π因子作為相位項一部分單獨寫出，我們隱含定義k為1/λ。許多物理教科書在k中包含2π，所以它們的k是2π/λ。比較兩本教科書的類似公式時要小心。

散射波的90°相變可以這樣理解。如果波幅度最初是ψ?sin(2πkr)，通過樣品后變成ψtot。散射后相位增加φ，所以新的ψtot表示為：

如果φ很小，那么cos φ ≈ 1且sin φ ≈ φ。cos θ總是與sin(θ + π/2)相同，因此：

用指數而不是正弦表示相位，π/2項就出現了，所以方程寫成：

這與之前的方程形式相同。

晶體結構的集體散射效應：結構因子F(θ)

討論電子散射的下一步是從個別原子散射f(θ)擴展到原子在晶體結構中規律堆疊的情況。原則上也可以對非晶固體這樣做，但為簡單起見我們只講晶體。

現在可以介紹結構因子F(θ)，它是晶體結構單胞散射幅度的量度。因為F(θ)像f(θ)一樣是幅度，也有長度量綱。我們可以把F(θ)定義為單胞中所有i個原子的f(θ)項的總和。原子坐標為xi yi zi，乘以相位因子。相位因子考慮了從具有相同Miller指數(hkl)的不同但平行原子平面散射的波之間的相位差。散射角θ是入射和散射電子束間的角度。所以：

有時k = 1/λ，有時k = 2π/λ，有時很難找出用的哪個定義。

散射幅度及其平方（強度）受原子類型f(θ)、原子在單胞中的位置(x,y,z)和構成晶體結構的特定原子平面影響。這些都不令人驚訝。但結果表明這個方程預測某些情況下散射幅度為零。這種行為是散射過程固有的，在圖2中是隱含的。在TEM確定晶體結構時通常是非常有用的診斷測試。

在特定條件下，晶體中電子散射可能導致零散射強度。為什么會這樣？后面會更詳細回到這點。

衍射的基本概念和數學描述

前面提到，電子衍射是TEM中迄今最重要的散射現象。這種重要性的原因，是我們可以用衍射確定晶體中平面間距。后面也會討論，有個完整領域叫電子晶體學，從空間群對稱數據到單胞尺寸提供前所未有的晶體學信息。最基本層面上，不同晶體結構中面間距是該結構的特征。

衍射電子束位置由單胞大小和形狀決定。衍射束強度由樣品中原子分布、數量和類型控制。我們可以理解衍射是如何導致TEM圖像對比度，這由晶體相對電子束的取向控制，可以通過傾斜樣品來控制。

很容易定性看到衍射如何修改f(θ)描述的小角度散射分布，圖5顯示了單原子情況?？紤]樣品中原子排列影響時，圖5必須修改。

非晶樣品中原子幾乎（但不完全）隨機排列。隨機排列導致類似圖5的圖，但非晶結構中某些原子間距傾向出現，比如第一、第二近鄰距離通常相對明確。結果，衍射幅度（因此強度）在某些角度比其他角度更強，所以TEM屏幕上看到彌散亮環。

晶體樣品中，衍射束強度在特定角度達到最大值，因為面間距非常明確。圖7A和B中f(θ)隨θ變化分別等價于衍射圖樣的徑向強度變化，強調了f(θ)和衍射強度間的強關系。我們可以通過觀察和測量衍射圖樣來區分不同晶體結構。衍射圖樣和電子圖像的組合是表征晶體特別是其缺陷的最強大工具。

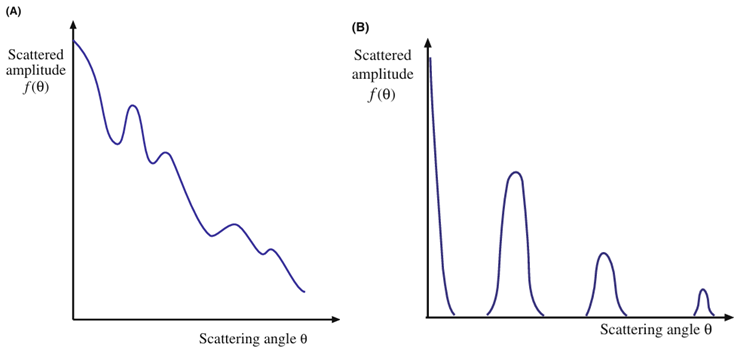

圖7 |對于(A)非晶樣品和(B)晶體樣品，f(y)隨y的變化。散射的振幅（因此強度）通常隨著y的增加而減小，但在某些散射角處這種平滑的減小會發生改變。

電子波干涉與衍射束形成

解釋小角度彈性散射（主要來自電子云）最好用電子波思考，而不是表征高角度盧瑟福散射的粒子相互作用?；乜磮D2，散射中心（狹縫）的周期性一維陣列，單色波（固定λ）向這些中心前進。每個中心都是相同λ波的新源。產生許多新波，多個波存在時可以相互干涉。

這個過程從最薄樣品就開始，完全是波現象。不需要截面等概念，那是把電子當粒子時用的。波理論規則是波同相時相互加強（相長干涉），異相時相互抵消（相消干涉）。圖2中看到衍射波只在某些方向彼此同相。

總有一個零級波沿入射波相同方向進行，TEM中叫直射電子束。還有高級波在前向傳播，與入射波成某個固定但很小的角度，叫衍射束。

因此衍射相對單個單色入射束產生許多以特定角度傳播的電子束。直射束由沿入射束相同方向散射的電子組成。TEM術語中這些電子通常叫透射束，但這個術語模糊，因為實際上所有前向散射束都"透射"通過樣品。

衍射方程的歷史發展

用衍射探測材料原子結構的想法歸功于德國von Laue（1913），雖然其他人如Ewald同時研究類似想法。Von Laue的關鍵想法是比光短得多的電磁射線會在晶體中引起衍射或干涉現象。盡管他討論這想法的同事Sommerfeld滑雪時不同意這個想法，但Sommerfeld助手之一Friedrich和Knipping通過照射硫酸銅晶體實驗測試了這想法。他們成為第一個觀察晶體平面衍射的人。事實上CuSO?能衍射X射線非常幸運，因為控制衍射的嚴格方程。

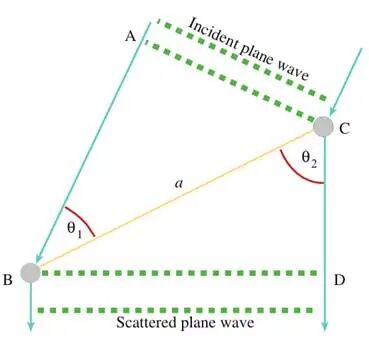

圖8 |馮·勞厄用于計算波（波長λ）路徑差的方法。在這個一維圖中，波以角度γ1入射，并以角度γ2從相距a的兩個原子（B和C）處散射。散射波之間的路徑差為AB-CD。

Von Laue用已知的光學方法論證，如果相鄰散射中心散射波間的路徑差是波長整數倍hλ（h是整數），衍射波是同相的。如圖8，如果散射中心（B和C）間距為a，入射束（波長λ）與連接散射中心的線成角度θ?并在角度θ?處衍射，那么路徑差AB - CD是：

a(cosθ1?cosθ2)=hλ

三維中，可以為另外兩個距離b和c以及適當角度θn寫出另外兩個Laue方程：

b(cosθ3?cosθ4)=kλ

c(cosθ5?cosθ6)=lλ

這三個聯立方程以von Laue命名。由于他的原始建議和對Sommerfeld學生實驗的分析，他1914年獲得諾貝爾物理學獎。不錯的工作：三個方程。

TEM樣品中當所有三個Laue方程同時滿足時產生衍射束。字母hkl是衍射束的指數，等價于衍射晶體平面的Miller指數(hkl)或其某個倍數。

布拉格定律的簡化描述

TEM中通常用更簡單方法描述衍射。Von Laue方法被英國Sir William H.（父親）和W. Lawrence Bragg（兒子）家族團隊簡化。他們提出（Bragg和Bragg 1913）波的行為就像從原子平面反射一樣，如圖9。

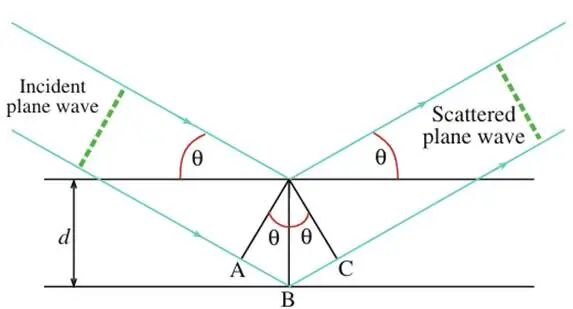

圖9.布拉格對衍射的描述，即平面波（波長為λ）以角度θ入射到間距為d的原子平面上的反射。反射波之間的光程差為AB+BC。

與von Laue光學方法平行，Bragg論證從相鄰散射中心反射的波必須有等于波長整數倍的路徑差，如果要保持同相。TEM中，從圖9上下平面反射的電子波間路徑差是（AB + BC）。如果"反射"hkl平面間距為d，波以角度θB入射和反射，AB和BC都等于d sin θB，總路徑差是2d sin θB。所以著名的布拉格定律（語法上和歷史上應該是Braggs'）：

nλ=2dsinθB

我們用θB表示布拉格角，這是TEM中最重要的散射角。記住我們實際指的是半角，本文中會多次遇到。Bragg也在von Laue之后一年獲得諾貝爾物理學獎，但這次只有一個方程，更好的工作！盡管反射電子的想法雖然數學上正確，但物理上是錯誤的。

我們繼續用布拉格反射這個術語描述TEM中的衍射，因為每個人都這樣做。盡管它不準確，但極其有用。后續會以嚴格方式證明Bragg和von Laue方法的數學等價性。

從布拉格方程簡單看出，更接近的原子平面產生更大散射角。這種反比關系（d與1/θ成正比）在衍射圖樣解釋中非常重要。如果你知道入射電子的λ（通過選擇加速電壓控制）并且能實驗測量θ，就可以計算樣品中面間距。正是這種晶體學信息使衍射成為TEM如此重要的方面。

總結

本章有幾個關鍵概念需要牢記。首先要熟悉三個核心參數：散射截面σ(θ)、微分散射截面dσ(θ)/dΩ和原子散射幅度f(θ)。這些術語在TEM中都很重要。f(θ)與σ(θ)的關系具有理論意義。f(θ)與衍射圖樣強度的關系更具實用價值。

電子是帶電粒子，這決定了散射過程的基本特征。散射強度f(θ)與散射角θ成反比。角度依賴性貫穿所有散射現象。嚴格的散射理論很復雜，需要考慮波動力學、相對論和電荷效應。實際應用中可以使用現有數據表。

對于晶體材料，結構因子F(θ)很重要。它是單胞散射幅度的量度。|F(θ)|2決定散射強度。布拉格方程描述衍射過程。它揭示了面間距與散射角的反比關系。

最后要思考散射中心的本質。我們通常將原子視為散射中心。但如果原子以離子形式存在會怎樣？不同化學鍵類型如何影響散射？共價鍵和金屬鍵的差異是什么？這些問題的答案將在后續學習中揭示。
