聚焦高性能模擬與數?；旌袭a(chǎn)品的供應商思瑞浦3PEAK（股票代碼：688536）推出新一代高壓精密運放TPA178x系列，產品結合了3PEAK最新一代專利技術，具有低失調、低功耗和穩定的高頻響應等特點，輸入共模電壓范圍擴展到-Vs-0.1V~ +Vs+0.1V，同樣支持軌對軌輸出，適用測試測量設備、電機控制、變頻器采樣、傳感器接口等領域。

01TPA178x產品優勢

常溫、高溫雙Trim，溫漂更低

相比于多數Trim運放采用的常溫Trim方式，TPA178x增加了高溫Trim，使得芯片在常溫和高溫情況下的參數指標都能更好的達到預期，常溫Vos最大值僅有35uV，溫漂更是低至0.15uV/℃，非常適合對精度有要求的應用場景。

無斬波噪聲

高精密運放的實現方法通常包括斬波（Chopping）和Trim兩種方式，Chopping運放通過開關調制電路抑制失調電壓，可以實現較高的精度，但是會引入與斬波頻率相關的斬波噪聲，斬波頻率通常為100k~5MHz，不同運放的設計會有差別。在對該頻端噪聲敏感的應用中，往往需要在輸出端增加濾波器去濾除該噪聲。Trim運放內部有Trim-block電路，通過激光修調內部預埋電阻，實現失調電壓的校準，所以不會引入斬波噪聲。

支持高壓軌到軌的輸入和輸出

通常高壓運放受限于輸入的MOS導通壓降，比較難做到信號到上軌的能力，TPA178x采用3PEAK最新的設計架構，使得芯片可以實現Rail-to-Rail Input and Output，對輸入信號的限制和輸出信號的擺幅都做到了更高水平。

02TPA178x產品特性

?供電電壓：4.5~36V、±2.25~±18V

?通道數量：1-ch、2-ch、4-ch

?失調電壓&溫漂：±35uV maximum、0.15uV/℃

?帶寬&壓擺率：10MHz、20V/us

?信號到軌能力：Rail-to-Rail Input and Output

03TPA178x典型應用

TPA178x系列提供卓越的直流精度和交流性能，可以運行在高達36V 的供電電源，并實現軌到軌輸入和輸出，具有超低失調電壓、失調電壓漂移以及10MHz帶寬和高容性負載驅動，這些特性使TPA178x成為一個適用于高壓工業應用的強大的高性能運算放大器。其獨有的雙溫Trim技術，使得Vos及溫漂遠優于普通運放，同時沒有斬波噪聲，其Vos的典型溫漂曲線如下圖：

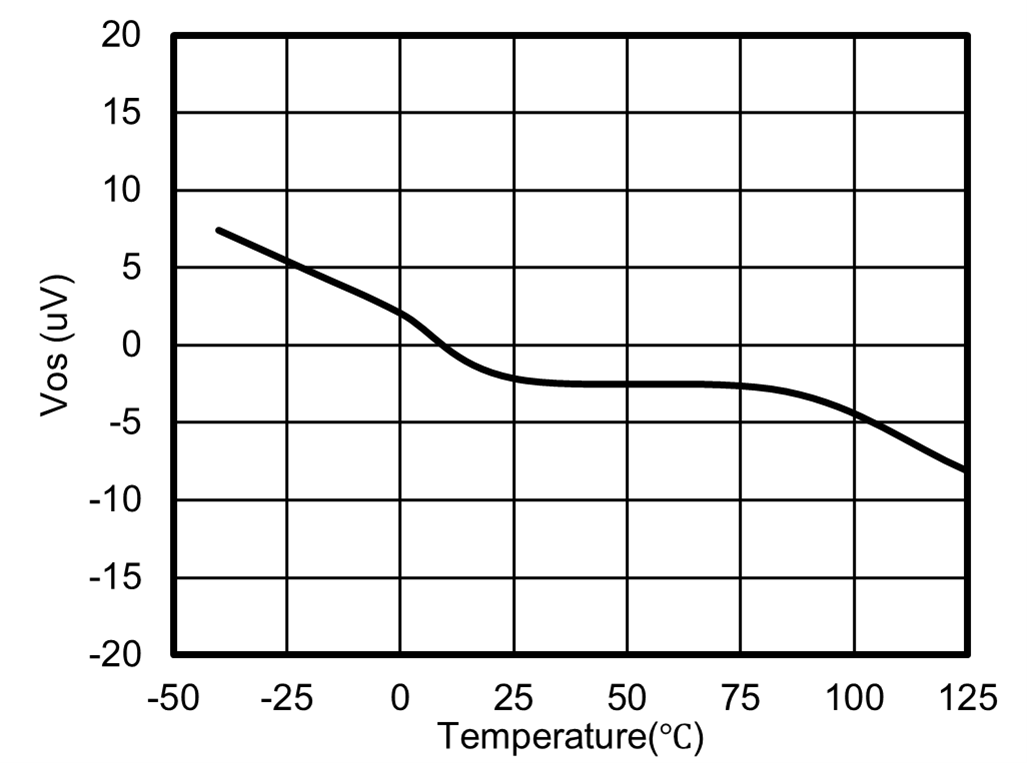

圖1 Vos vs. Temperature

在輸入可能存在耦合負壓的應用場景中（低邊電流檢測等），TPA178x的輸出過載恢復時間僅需要250ns，有助于系統的快速響應。在一些電源波動干擾較大的應用場景中（如變頻伺服等），需要運放具有很高的PSRR和CMRR能力來保證運放輸出性能，TPA178x具有非常優異的抑制能力，分別對應PSRR=90dB@1KHz和CMRR=70dB@1KHz。在一些需要運放驅動較大容性負載（如MOS）的應用中，TPA178x可驅動高達10nF的容性負載，即使在更高的容性負載測試中表現也非常好：

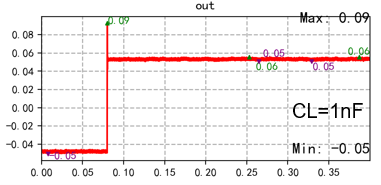

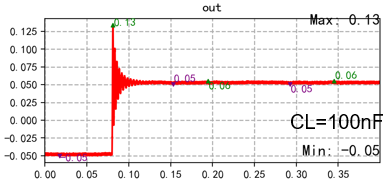

圖2 TPA1782小信號階躍響應（1nF&100nF）

TPA178x可提供樣品申請及評估板技術支持。如有需求，請聯系思瑞浦當?shù)劁N售團隊或郵件至business@3peak.com。

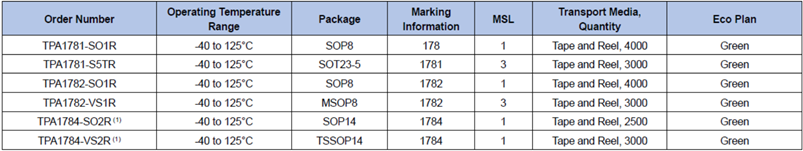

Order information
