OPA835 和 OPA2835 器件（OPAx835）是單/雙通道超低功耗、軌到軌輸出、負電源軌輸入、電壓反饋（VFB）運算放大器，依設計可由 2.5V 至 5.5V 范圍內的單電源或者 ±1.25V 至 ±2.75V 范圍內的雙電源供電運行。這些軌到軌放大器每通道僅消耗 250μA 的電流，單位帶寬增益積為 56MHz，性能/功耗比處于業內領先水平。

數據手冊：*附件：OPA835 超低功耗、軌到軌輸出、負軌輸入、VFB放大器技術手冊.pdf

OPA835 和 OPA2835 器件同時擁有低功耗特性和出色的高頻性能，并且可提供其他同類器件所無法達到的性能/功耗比，因此非常適合注重功耗的電池供電類便攜式應用。這些器件還具有節能模式，可將電流降至 1.5μA 以下，這對于電池供電類應用中的高頻放大器而言是極具吸引力的解決方案。

OPA835 RUN 封裝選件包含集成的增益設置電阻器，因此可在印刷電路板上實現盡可能最小的尺寸（約 2.00mm × 2.00mm）。通過在 PCB 上添加電路跡線，可實現 +1、–1、–1.33、+2、+2.33、–3、+4、–4、+5、–5.33、+6.33、–7、+8 的增益和 –0.1429、–0.1875、–0.25、–0.33、–0.75 的反相衰減。有關詳細信息，請參見Table 9-1 和Table 9-2。

OPA835 和 OPA2835 器件在 –40°C 至 +125°C 的擴展工業溫度范圍內運行。

特性
? 超低功耗
– 電源電壓：2.5V 至 5.5V
– 靜態電流：250μA/ch（典型值）
– 斷電模式：0.5μA（典型值）
? 帶寬：56MHz (AV = 1V/V)
? 壓擺率：160V/μs
? 上升時間：10ns (2VSTEP)
? 穩定時間 (0.1%)：55ns (2VSTEP)
? 過驅恢復時間：200ns
? SNR：在 1kHz (1VRMS) 時為 0.00015%
(-116.4dBc)
? THD：在 1kHz (1VRMS) 時為 0.00003%
(-130dBc)
? HD2/HD3：在 1MHz (2VPP) 時為 -70dBc/-73dBc
? 輸入電壓噪聲：9.3nV/√ Hz (f = 100kHz)
? 輸入失調電壓：100μV（最大 ±500μV）
? CMRR：113dB
? 輸出電流驅動：40mA
? RRO：軌到軌輸出
? 輸入電壓范圍：
–0.2V 到 3.9V （5V 電源）
? 工作溫度范圍：
–40°C 至 +125°C

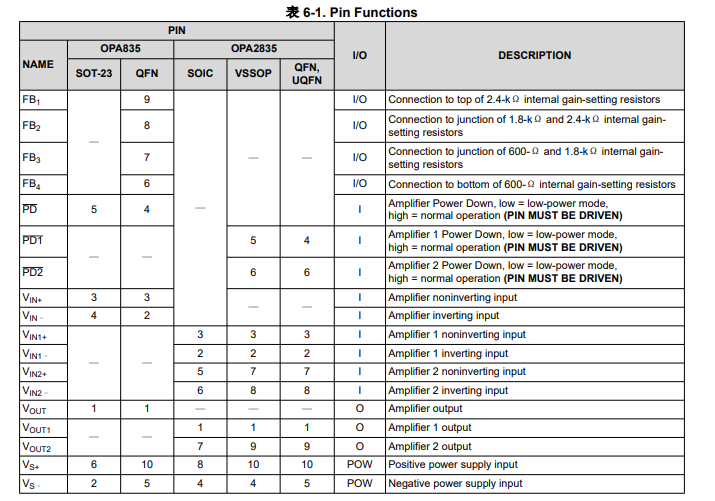

引腳功能和配置

典型特性

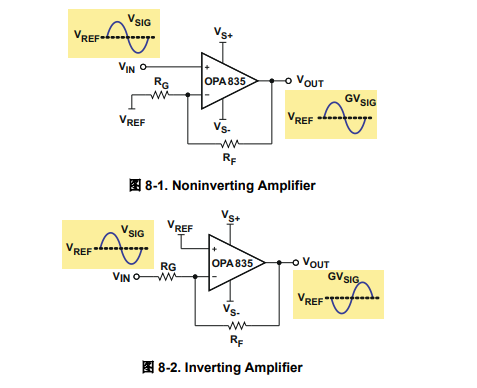

功能方框圖

應用
? 低功耗信號調節
? 音頻模數轉換器 (ADC) 輸入緩沖器
? 低功耗 SAR 和 ΔΣ ADC 驅動器
? 便攜式系統
? 低功耗系統
? 高密度系統
? 超聲波流量計
