LMK1C110x 是德州儀器 （TI） 的模塊化、高性能、低偏斜、通用時鐘緩沖器系列。整個系列在設計時都考慮到了模塊化方法。提供三種不同的扇出變體：1：2、1：3、1：4。

該系列中的所有器件都相互引腳兼容，并向后兼容 CDCLVC110x 系列，便于作。

所有系列成員都具有相同的高性能特性，例如低附加抖動、低偏斜和寬工作溫度范圍。
*附件：lmk1c1103.pdf

LMK1C110x 支持同步輸出使能控制 （1G），當 1G 為低電平時，該控制將輸出切換到低電平狀態。這些器件具有故障安全輸入，可防止在沒有輸入信號的情況下在輸出端振蕩，并允許在提供 VDD 之前輸入信號。

LMK1C110x 系列在 1.8V、2.5V 和 3.3V 環境中工作，工作溫度范圍為 –40°C 至 125°C。

特性

• 高性能 1：2、1：3 或 1：4 LVCMOS 時鐘緩沖器
• 極低的輸出偏斜< 50 ps
• 極低的附加抖動<最大 50 fs
  • V 時典型值為 7.5 fs DD = 3.3 伏
  • V 時典型值為 10 fs DD = 2.5 伏
  • 19.2 fs（典型值）在V時 DD = 1.8 伏
• 極低的傳播延遲< 3 ns
• 同步輸出使能
• 電源電壓：3.3 V、2.5 V 或 1.8 V
  • 所有電源電壓下的 3.3V 容差輸入
  • 故障安全輸入
• f 麥克斯 = 250 MHz，對于 3.3 V f 麥克斯 = 2.5 V 和 1.8 V 時為 200 MHz
• 工作溫度范圍：–40°C 至 125°C
• 采用 8 引腳 TSSOP 封裝
• 采用 8 引腳 WSON 封裝

參數

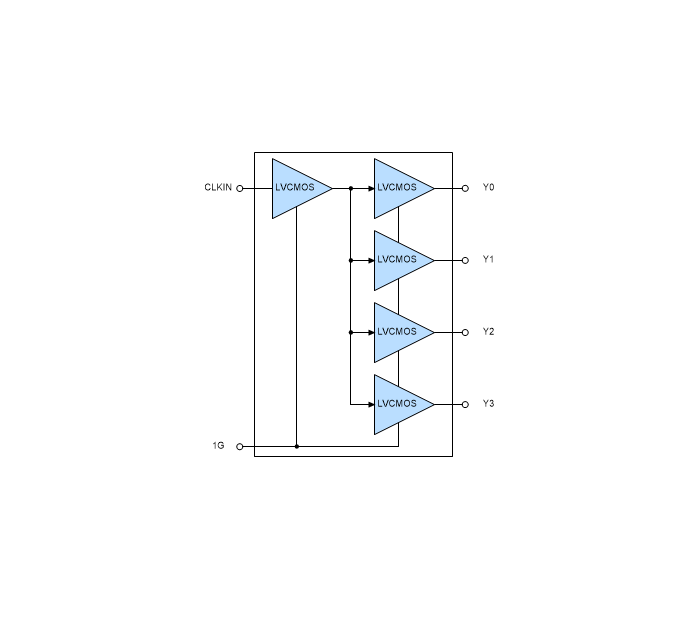

方框圖

?1. 產品概述?
LMK1C110x是德州儀器（TI）推出的高性能、低抖動、低偏斜LVCMOS時鐘緩沖器家族，包含1:2/1:3/1:4三種扇出配置（LMK1C1102/1103/1104）。支持1.8V/2.5V/3.3V供電，適用于工廠自動化、通信設備、數據中心等場景。

?2. 核心特性?

• ?低抖動性能?：典型附加抖動低至7.5 fs（3.3V供電）。
• ?低輸出偏斜?：<50 ps（全系列）。
• ?寬電壓范圍?：1.71V~3.465V，兼容3.3V輸入（全供電電壓）。
• ?同步輸出使能?：通過1G引腳控制輸出狀態（高電平啟用）。
• ?失效保護輸入?：支持無輸入信號時防振蕩，且允許先于VDD上電的輸入信號。

?3. 關鍵參數?

• ?頻率范圍?：
  • 3.3V供電：最高250 MHz
  • 2.5V/1.8V供電：最高200 MHz
• ?傳播延遲?：<3 ns（全系列）。
• ?封裝選項?：8引腳TSSOP（3.0×4.4 mm）或WSON（2.0×2.0 mm）。

?4. 應用設計建議?

• ?電源去耦?：推薦使用0.1μF電容就近連接VDD引腳，高頻場景可增加鐵氧體磁珠隔離噪聲。
• ?布局優化?：縮短電源電容與器件的距離，優先選用0402封裝電容以減少寄生電感。
• ?未使用輸出?：可懸空以降低系統成本。

? 5. 版本更新 ?

• 改進失效保護輸入細節。
• 部件間偏斜最大值從450 ps降至250 ps。

?6. 典型應用場景?

• 背板通信中的時鐘分配。
• FPGA/CPU時鐘樹優化。
• 醫療成像設備時序控制。

?文檔結構?
包含特性說明、電氣參數、熱性能指標、封裝信息及修訂歷史（最新版本SNAS791D）。
