在當下豐富多樣的音頻設備市場中，無論是隨身攜帶的藍牙音箱，還是家用的小尺寸 LCD 電視，一款性能可靠、適配性強的音頻功率放大器，都是決定設備音質表現與使用體驗的核心部件。HT8691 作為一款內置 BOOST 升壓模塊的 D 類音頻功率放大器，憑借其獨特的設計、出色的性能以及廣泛的適配能力，成為了眾多音頻設備研發與生產中的優質選擇。接下來，我們將從其核心配置、關鍵功能、技術優勢、保護機制到具體參數與應用場景，逐步深入了解這款放大器的過人之處。

首先，HT8691 的核心競爭力之一來自于其內置的 BOOST 升壓模塊。這一模塊不僅為放大器提供了穩定的功率支撐，更具備極高的靈活性 —— 通過外接電阻，開發者就能輕松調節升壓值，滿足不同設備的功率需求。即便在常見的鋰電池供電場景下，它也能展現出強勁的功率輸出能力：當升壓至 6.5V 時，在 10% THD+N（總諧波失真加噪聲，該指標越低，音質越純凈）、4Ω 負載的條件下，可實現 5.5W 的連續功率輸出；若將升壓值調整至 7V，搭配 3Ω 負載，連續輸出功率更是能達到 7.0W。同時，它還支持通過外部設置調節 BOOST 輸出電壓，這一設計讓 HT8691 能夠靈活適配不同供電規格的設備，為音頻設備的研發提供了更多可能性。

在音質保障方面，HT8691 擁有一項堪稱 “點睛之筆” 的功能 —— 防削頂失真（ACF）輸出控制功能。在音頻播放過程中，若輸入的音樂、語音信號幅度過大，很容易導致輸出信號出現 “削頂” 現象，也就是我們常說的 “破音”，這不僅會嚴重破壞聽音體驗，長期下來還可能損壞揚聲器；此外，當 BOOST 升壓電壓下降時，也可能引發輸出削頂問題。而 HT8691 的 ACF 功能能夠精準檢測這些風險，并及時抑制失真，同時還能自適應應對 BOOST 升壓電壓下降帶來的影響。這項功能不僅讓音質得到顯著提升，為用戶帶來清晰、流暢的聽音享受，更從根源上保護了揚聲器免受過載損壞，延長了音頻設備的使用壽命。值得一提的是，芯片還貼心設置了 ACF-Off 模式，方便用戶在特定場景下根據需求關閉該功能，進一步提升了使用靈活性。

考慮到不同使用環境下的干擾問題，HT8691 還設計了 AB 類與 D 類自由切換的功能。D 類功放雖具有高效節能的優勢，但在部分場景中可能會受到 EMI（電磁干擾）的影響，導致音質波動或設備運行不穩定。此時，用戶只需簡單操作，就能將 HT8691 切換至 AB 類音頻功放模式，有效規避 EMI 干擾帶來的困擾，確保設備在不同環境下都能穩定工作，兼顧了效率與穩定性。

在簡化電路設計與降低成本方面，HT8691 同樣表現出色。它內部集成了免濾波器數字調制技術，這項技術帶來了兩大核心優勢：一是能夠直接驅動揚聲器，無需額外搭配濾波網絡，減少了外部元器件的使用；二是能最大程度減小脈沖輸出信號的失真與噪音，保障音質純凈。更少的外部元器件不僅節省了設備內部的系統空間，讓設備能夠設計得更小巧便攜，還大幅降低了生產與研發成本，對于追求高性價比的便攜式音頻設備而言，HT8691 無疑是理想之選。

除了上述核心功能，HT8691 還內置了完善的節能與保護機制，進一步提升了設備的可靠性與實用性。其內置的關斷功能可將待機電流最小化，有效降低設備閑置時的功耗，尤其適合依賴電池供電的便攜式設備，延長了設備的續航時間。同時，芯片還集成了輸出端過流保護、片內過溫保護以及電源欠壓異常保護功能：當設備出現輸出電流過大、芯片溫度過高或電源電壓不穩定等異常情況時，保護機制會迅速啟動，避免芯片與音頻設備因故障受損，極大地提升了設備的使用壽命與使用安全性。

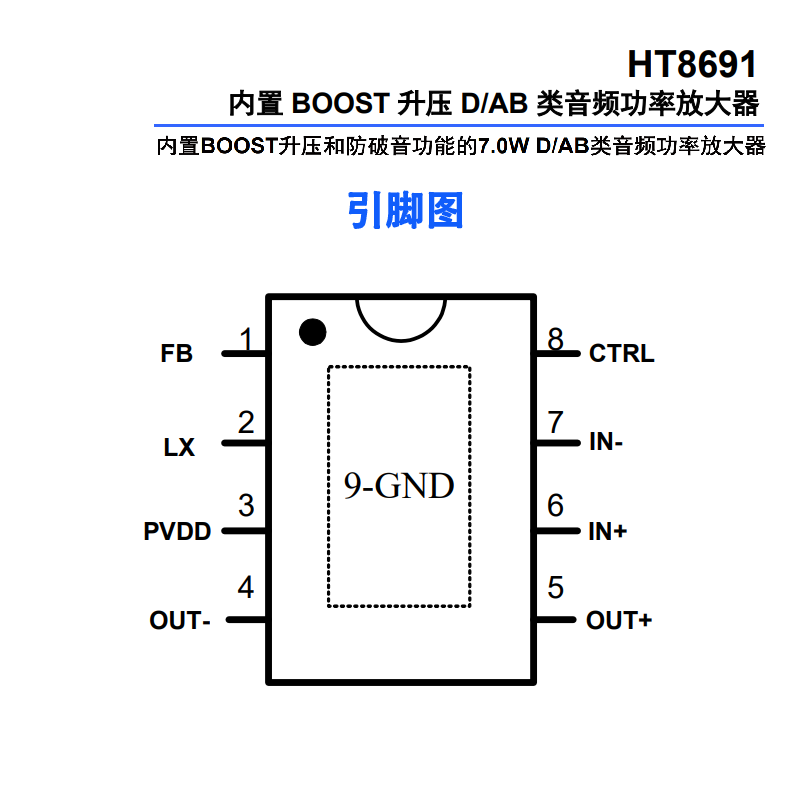

從具體性能參數來看，HT8691 的輸出功率覆蓋了多種常見場景需求：在 VBAT（電池電壓）為 4.2V、PVDD（升壓后電壓）為 6.5V、RL（負載電阻）為 4Ω、THD+N 為 10% 的條件下，輸出功率為 5.5W；當 VBAT=4.2V、PVDD=7.0V、RL=3Ω、THD+N=10% 時，輸出功率可達 7.0W；而在 VBAT=4.2V、PVDD=6.5V、RL=8Ω、THD+N=10% 的條件下，輸出功率為 3.0W。在電源適配范圍上，升壓輸入 VBAT 支持 2.5V 至 5.5V，升壓輸出 PVDD 可從 VBAT 調節至 7.5V，廣泛的電壓適配范圍讓它能夠兼容多種電源規格。此外，HT8691 采用無鉛封裝的 SOP8L-PP 形式，既符合環保要求，又便于在電路板上安裝焊接，適配各類設備的生產流程。

憑借著全面的性能與靈活的適配能力，HT8691 的應用場景極為廣泛，幾乎涵蓋了當前主流的音頻相關設備。在便攜式音頻設備領域，它可用于藍牙音箱、便攜式音箱、擴音器，為用戶帶來清晰響亮的音質；在數碼產品配套設備中，iphone/ipod/ipod docking、MP4、導航儀等，都能通過搭載 HT8691 提升音頻輸出效果；即便是平板電腦、筆記本電腦、智能手機這類日常電子設備，或是便攜式游戲機、小尺寸 LCD 電視 / 監視器，HT8691 也能完美適配，優化其聲音播放質量，滿足用戶在不同場景下的聽音需求。

綜上所述，HT8691 從核心的 BOOST 升壓模塊，到保障音質的 ACF 防削頂失真功能，再到靈活的 AB/D 類切換、便捷的免濾波器設計，以及完善的節能與保護機制，每一項特性都精準貼合了音頻設備的實際需求。其豐富的參數配置與廣泛的應用場景，更是讓它成為了連接音頻設備與優質聽音體驗的重要橋梁。無論是提升設備音質、延長使用壽命，還是降低研發成本、適配多樣場景，HT8691 都能發揮關鍵作用，為音頻設備的創新與發展提供有力支撐，也為用戶帶來更出色的音頻享受。
