簡婷

安科瑞電氣股份有限公司 上海嘉定 201801

1.電梯門控制

霍爾傳感器可以監測電梯門的開關狀態。電梯門通常由兩個霍爾元件組成，一個負責檢測電梯門的開啟狀態，另一個負責檢測電梯門的關閉狀態。一旦檢測到電梯門未關好或者被卡住了，霍爾元件可以立即停止電梯的運行，保證乘客的安全。

2.電梯位置和速度監測

位置監測：霍爾傳感器能夠監測電梯的實時位置，當電梯到達某一層時，傳感器對應位會輸出低電平，而其他位均為高電平。這樣就可以通過每一位的高低電平情況檢測出電梯當前所在層

速度監測：霍爾傳感器可以通過檢測電梯電機的轉速來確定電梯的運行速度，對于曳引輪電梯來說，利用編碼器來測量電梯在運動過程當中的速度、距離以及方向。確保電梯的運行速度在合理范圍內，避免運行過快或過慢帶來的安全隱患。

3.電梯稱重與載重監測

基于霍爾傳感器的電梯稱重變送裝置，可以通過檢查電梯轎廂底部形變，獲得轉換得到的對應數字信號，經過線性化處理后實現對電梯載荷的檢測。這種裝置無需連接需要檢測的載重物體，避免了傳統傳感器可能出現的連接點損壞問題，同時可實現遠距離無線傳輸，進一步提升了電梯稱重變送裝置的實用性。

4.電梯現場數據采集

霍爾傳感器具備結構簡單、無需接觸、交直流電均可測量、動態電壓范圍大、頻帶寬、采集數據方便可靠等特點，因此能夠應用于不同品牌電梯的現場數據采集。通過某回路電路，霍爾傳感器在應用中可快速獲取數據并進行分析，為電梯的智能化控制提供有力支持。

5.優化電梯控制策略

將霍爾傳感器的探測數據通過大數據分析和機器學習算法進行分析和研究，可以實現電梯故障的提前預警和優化控制策略，從而保障電梯的安全性和效率。

安科瑞霍爾傳感器介紹

霍爾傳感器在電梯場景中的應用

監測電梯馬達轉速：霍爾傳感器能夠?qū)崟r(shí)監測電梯馬達的轉速，確保電梯的運行速度在合理范圍內。通過調整馬達的轉速，可以避免電梯運行過快或過慢帶來的安全隱患；

確定電梯位置：霍爾傳感器能夠檢測電梯導軌上的磁場變化，從而確定電梯的具體位置。這種位置檢測方式精準可靠，有助于實現對電梯的精確控制；

監測電梯運行方向：根據電梯導軌上的磁場變化，霍爾傳感器能夠檢測電梯的運行方向，確保電梯按照預設的方向進行運行；

監測電梯門狀態：霍爾傳感器還能夠及時檢測電梯門的狀態，確保電梯門在乘客進出時自動開啟和關閉，并在關門過程中發現障礙物時停止門的關閉，防止意外傷害。

功能：

電梯霍爾傳感器主要適用于交流、直流、脈沖等復雜信號的隔離轉換，通過霍爾效應原理使變換后的信號能夠直接被AD、DSP、PLC、二次儀表等各種采集裝置直接采集和接受，響應時間快，電流測量范圍寬精度高，過載能力強，線性好，抗干擾能力強。

應用范圍：

適用于交流變速驅動器、直流電機驅動靜態轉換器、通訊電源、不間斷電源，開關電源，電焊機，UPS伺服控制等系統電流信號采集和反饋控制。

訂貨范例：

具體型號：AHKC-BS-H

技術要求：額定±50A；額定電壓；

通訊協議：無

輔助電源：±12V～±15V

電梯霍爾傳感器機械尺寸

注意事項

1、霍爾傳感器在使用時，為了得到較好的動態特性和靈敏度，必須注意原邊線圈和副邊 線圈之間的耦合，建議使用單根導線且導線填滿霍爾傳感器模塊過線孔；

2、霍爾傳感器在使用時，在額定輸入電流值下才能得到最佳的測量精度，當被測電流遠 低于額定值時，若要獲得最佳精度，原邊可使用多匝，即：IpNp=額定安匝數。另外，原 邊饋線溫度不應超過 80℃；

3、霍爾電流傳感器正常工作時的輔助電源不應超過標定值的±5%，紋波不應超過±1%；

4、霍爾電流傳感器在安裝使用過程中嚴禁從高處摔落(≥1m)；

5、不能調節零點、滿度調節電位器；

6、輔助電源需要自行配置，電源正負極不能接反；

7、霍爾電流傳感器的電源線，輸出信號線需使用 0.5mm 2屏蔽線且禁止與動力線一起布線。

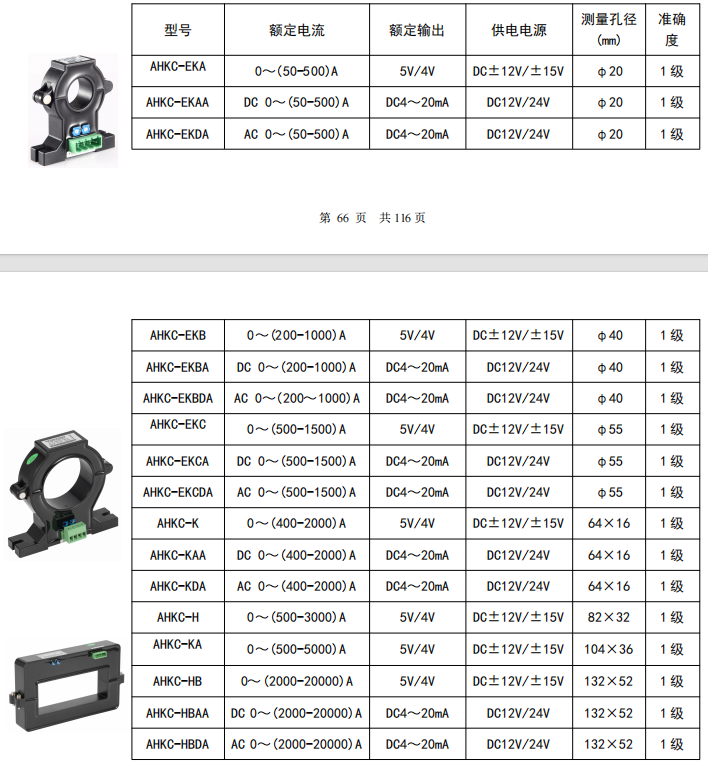

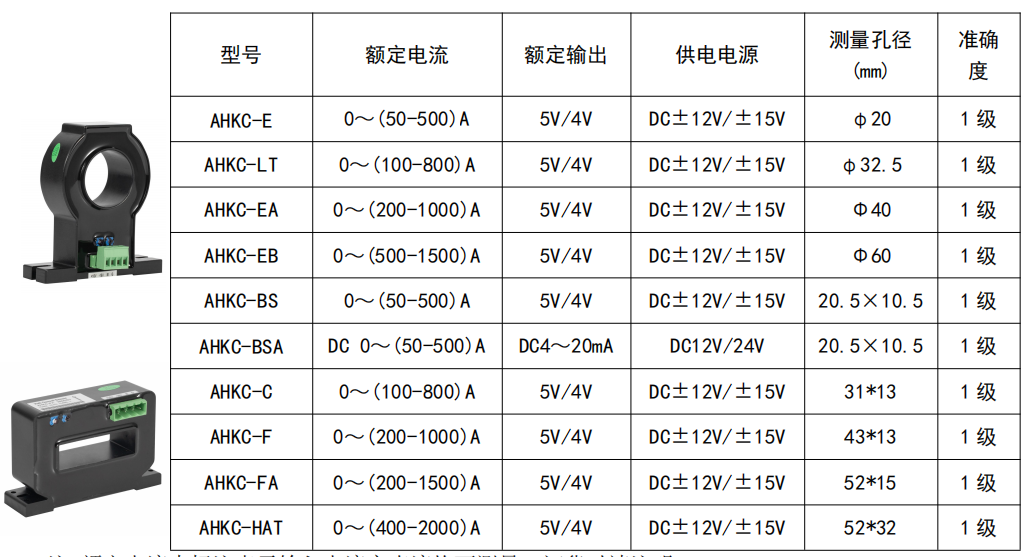

AHKC 系列開環霍爾電流傳感器

閉口式開環霍爾電流傳感器

霍爾傳感器證書

?
