摘要

在軌重構（OTA）技術因其在航天、工業控制、物聯網等領域的高可靠性和持續服務需求而備受關注。本文以國科安芯推出的AS32S601芯片為研究對象，深入分析其OTA方案的設計原理、技術細節及優化策略，并結合芯片的硬件特性，探討其在不同應用場景中的適用性及潛在挑戰，旨在提供一個全面、客觀的技術評估，為相關領域的研究與實踐提供參考。

1. 引言

1.1 背景知識

在現代嵌入式系統中，OTA技術已成為提升系統靈活性和可靠性的重要手段。OTA允許設備在不中斷運行的情況下，通過遠程或本地更新固件，從而快速修復漏洞、優化性能或擴展功能。這一技術在航天、工業控制、汽車電子和物聯網等領域具有重要應用價值。特別是在航天領域，由于設備一旦發射后難以進行物理維護，OTA技術成為保障系統長期可靠運行的關鍵。

1.2 研究意義

AS32S601作為一款高性能、高可靠性的MCU，其OTA方案的設計與優化具有重要的研究意義。通過對該方案的深入分析，可以為類似嵌入式系統的設計提供重要參考，同時也有助于推動OTA技術在更多領域的應用。

2. OTA技術概述

2.1 OTA的基本原理

OTA技術的核心在于動態更新系統固件，而無需中斷設備的正常運行。這一過程通常涉及以下幾個關鍵步驟：

固件下載 ：通過網絡或本地存儲設備下載新的固件版本。

固件驗證 ：對下載的固件進行完整性校驗（如CRC校驗）和來源驗證（如數字簽名驗證）。

固件更新 ：將驗證通過的固件寫入備用存儲區，并設置更新標志位。

系統重啟與切換 ：設備重啟后，根據更新標志位切換至新的固件運行。

2.2 OTA技術的研究進展

近年來，OTA技術在多個領域取得了顯著進展。在工業控制領域，OTA被廣泛用于機器人控制系統的固件更新，以提升生產效率和設備靈活性。在汽車電子領域，OTA技術被應用于車身控制系統（BCM）、電機驅動系統等，以實現功能升級和故障修復。此外，在商業航天領域，OTA技術也被用于衛星和航天器的在軌維護，延長其使用壽命。

3. AS32S601芯片OTA方案設計與優化

3.1 方案設計

3.1.1 關鍵設計

Bootloader設計 ：Bootloader負責驗證App1和App2的完整性，并跳轉至有效應用。在系統啟動時，Bootloader首先檢查App1和App2的完整性和有效性，若均無效，則進入恢復模式。

App1/App2雙備份機制 ：互為冗余，支持熱切換。設計中采用兩個獨立的應用存儲區，正常運行時一個為活動應用，另一個為備用應用，確保系統在更新過程中始終具備可用的應用。

冗余參數區 ：用于存放程序關鍵參數，保證系統配置的一致性和可靠性。

3.1.2 啟動流程邏輯

**void** Bootloader_Run() {

    // 1. 初始化硬件（時鐘、串口、Flash等）

    HW_Init();

    // 2. 檢查App1/App2的有效性（簽名+CRC）

    **if** (Verify_App(App1_Addr) == SUCCESS) {

        Current_App = App1;

    } **else** **if** (Verify_App(App2_Addr) == SUCCESS) {

        Current_App = App2;

    } **else** {

        Enter_Recovery_Mode(); // 無有效App，進入恢復模式

    }

    // 3. 檢查是否需要更新（如OTA標志位）

    **if** (Check_OTA_Flag()) {

        Start_OTA_Update();   // 從OTA Cache拷貝到非活動App區

    }

    // 4. 跳轉到當前App

    Jump(Current_App);

}

3.1.3 App驗證方法

CRC32校驗 ：快速檢查固件完整性，確認數據在傳輸和存儲過程中未被篡改或損壞。

數字簽名（ECDSA/RSA） ：驗證固件來源合法性，確保更新的固件來自可信來源，防止惡意軟件入侵。

版本號比對 ：防止版本回滾，確保系統始終運行最新版本的固件，提升系統的安全性和穩定性。

3.1.4 OTA更新步驟

下載固件：通過網絡或本地存儲設備下載新的固件版本。

校驗固件 ：對下載的固件進行簽名驗證和CRC校驗，確保其完整性和真實性。

設置標志位 ：在Flash中標記下次啟動時需要切換至新固件所在的應用區。

重啟系統 ：系統重啟后，Bootloader根據標志位完成應用區的切換，并運行新的固件。

3.2 優化策略

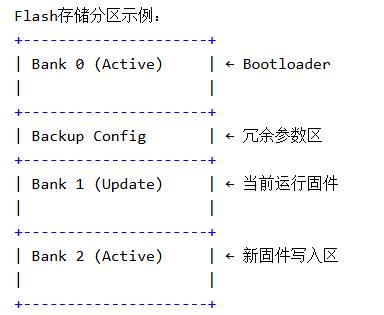

3.2.1 存儲分區優化

存儲分區設計需注意以下幾點：

■ PFlash最大支持2MB(包括4個block,即4×512KB)

■ DFlash最大支持512KB(包括1個block)

■ 塊(Block)容量：512KB/block

?注意：每個區都要單獨占用一個block（boot、APP1、APP2），因此程序最大不能超過512KB

3.2.2 地址跳轉優化

在實現應用切換時，需采用安全的地址跳轉方法，確保系統穩定運行。示例代碼如下：

__attribute__ ((noinline))

**void** Jump(uint32_t addr)

{

    __asm("jr   a0");

     **while** (1);

}

?注意：跳轉前需關閉所有外設中斷，防止中斷干擾導致系統異常。

3.2.3 軟重啟優化

軟重啟功能允許系統在更新后快速恢復運行，提升系統可用性。實現軟重啟的代碼示例如下：

void Fcu_Init()

{

    FCU_CLK_ENABLE();

    FCU_InitTypeDef FCU_InitStructure;

    FCU_StructInit(&FCU_InitStructure);

    FCU_InitStructure.FCU_Channel             **=** FCU_CHANNEL_SOFTWARE0;

    FCU_InitStructure.FCU_FaultToResetCnt     **=** 0;

    FCU_InitStructure.FCU_AlarmToFaultCnt     **=** 1;

    FCU_InitStructure.FCU_FaultAction         **=** GLOBAL_SOFTWARE_RESET;

    FCU_InitStructure.FCU_AlarmAction         **=** NONE;

    FCU_InitStructure.FCU_FaultLevel          **=** FAULT;

    FCU_InitStructure.FCU_MaskEnable          **=** DISABLE;

    FCU_Init(&FCU_InitStructure);



    FCU_ClearSoftwareFault(FCU_SOFTWARE_CHANNEL_0);

    FCU_Cmd(FCU_CHANNEL_SOFTWARE0,ENABLE);



}

FCU_SetSoftwareTrigger(FCU_SOFTWARE_CHANNEL_0);            **//** 觸發軟件重啟

4. 應用場景分析

4.1 特種工業控制

在工業自動化尤其是核工業領域，AS32S601可用于機器人控制、工業通用控制系統等。其高可靠性和實時性特點使其在復雜的工業環境中表現優異。例如，在機器人關節控制中，OTA技術可以實現運動控制算法的動態更新，提升機器人靈活性和適應性。

4.2 汽車電子

在汽車應用中，OTA技術可作為車身控制系統（BCM）的核心，控制內外燈光、中控鎖、車窗等設備，提升駕駛體驗和車輛安全性。此外，OTA技術還可用于電機驅動系統的固件更新，優化引擎散熱風扇、水泵等部件的性能。

4.3 商業航天

在商業航天領域，AS32S601憑借其高可靠性和抗輻射能力，可用于運動控制、信號系統等關鍵任務，保障航天任務的順利執行。OTA技術在衛星和航天器的在軌維護中發揮重要作用，延長其使用壽命并提升任務成功率。

5. 結論

AS32S601的OTA方案通過合理的系統設計和嚴格的驗證機制，實現了固件的動態更新，確保系統在不斷電的情況下平滑過渡至新版本。結合其高性能內核、豐富存儲資源和強大安全機制，該方案在工業控制、汽車電子和商業航天等領域具有廣闊的應用前景。隨著技術的不斷進步，OTA技術將為嵌入式系統的靈活性和可靠性帶來新的提升。
