NVMe高速傳輸之擺脫XDMA設計25： NVMe 子系統模型設計
NVMe 子系統模型是用來模擬 NVMe 子系統的功能仿真模型。 在當前的技術背景下， 單一的存儲設備難以滿足巨大的存儲容量和速度需求， 因此很多存儲系統都采用 PCIe 交換機來拓展鏈路， 或通過 RAID 技術來提升存儲性能， 這些都使 PCIe 鏈路拓撲結構變得更加復雜。 此外基于 PCIe 的 NVMe 協議在執行過程中需要通過 PCIe鏈路與主機控制器完成大量的指令和數據交互， 這使得如何在仿真環境下模擬復雜拓撲鏈路中的 NVMe 存儲設備功能成為急需解決的關鍵問題。 因此本IP提出 NVMe子系統模型的設計理念， 并將其整合到驗證平臺中， 使 NoP 邏輯加速引擎能夠在較復雜存儲子系統中做系統性的功能驗證， 同時降低了設計與驗證的迭代成本。
NVMe 子系統模型由模塊化的關鍵組件構成， 主要包含驅動器、 橋設備模型、NVMe 設備模型。 不帶交換設備的最小 NVMe 子系統模型如圖 1 所示。 帶有交換設備的最小 NVMe 子系統模型如圖 2 所示。在構建測試平臺的過程中， 可以根據需求在最小存儲子系統模型的基礎上添加組件來構建合適的 PCIe 鏈路拓撲結構。

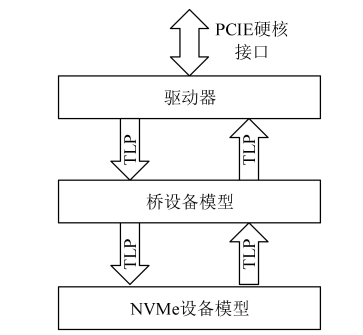

圖1 最小 NVMe 子系統模型

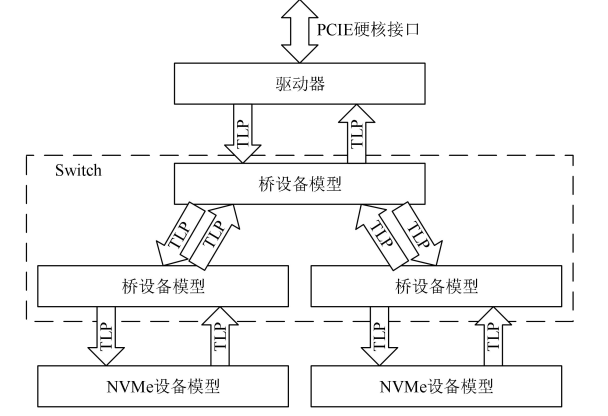

圖2 最小 NVMe 子系統模型
聲明：本文內容及配圖由入駐作者撰寫或者入駐合作網站授權轉載。文章觀點僅代表作者本人，不代表電子發燒友網立場。文章及其配圖僅供工程師學習之用，如有內容侵權或者其他違規問題，請聯系本站處理。
舉報投訴
-
PCIe
+關注
關注
16文章
1403瀏覽量
86882 -
模型
+關注
關注
1文章
3609瀏覽量
51410 -
存儲設備
+關注
關注
0文章
170瀏覽量
19534 -
nvme
+關注
關注
0文章
283瀏覽量
23548
發布評論請先 登錄
相關推薦
熱點推薦
NVMe高速傳輸之擺脫XDMA設計之七:系統初始化
直接采用PCIe實現NVMe功能，它的系統初始化流程主要分為鏈路訓練、PCIe 初始化和 NVMe 初始化， 分別實現 PCIe鏈路連接、 PCIe 設備枚舉配置和 NVMe 設備配置
發表于 07-04 09:14
NVMe高速傳輸之擺脫XDMA設計之十:NVMe初始化狀態機設計
在完成PCIe配置初始化后，PCIe總線域的地址空間都分配完畢，可以執行傳出存儲讀寫TLP，系統初始化進入NVMe配置初始化。NVMe配置初始化主要完成NVMe設備BAR空間的
發表于 07-05 22:03
NVMe高速傳輸之擺脫XDMA設計18：UVM驗證平臺
數據總線；NVMe 子系統模型（NVMe Subsystem Model）是自主設計的用于模擬 PCIe 鏈路設備和 NVMe 設備的功能
發表于 07-31 16:39
NVMe高速傳輸之擺脫XDMA設計14： PCIe應答模塊設計
應答模塊的具體任務是接收來自PCIe鏈路上的設備的TLP請求，并響應請求。由于基于PCIe協議的NVMe數據傳輸只使用PCIe協議的存儲器讀請求TLP和存儲器寫請求TLP，應答模塊也分別針對兩種
發表于 08-04 16:44
NVMe高速傳輸之擺脫XDMA設計17：PCIe加速模塊設計
PCIe加速模塊負責實現PCIe傳輸層任務的處理，同時與NVMe層進行任務交互。如圖1所示，PCIe加速模塊按照請求發起方分為請求模塊和應答模塊。請求模塊負責將內部請求事務轉化為配置管理接口信號或
發表于 08-07 18:57
NVMe高速傳輸之擺脫XDMA設計20： PCIe應答模塊設計
應答模塊的具體任務是接收來自PCIe鏈路上的設備的TLP請求，并響應請求。由于基于PCIe協議的NVMe數據傳輸只使用PCIe協議的存儲器讀請求TLP和存儲器寫請求TLP，應答模塊也分別針對兩種
發表于 08-12 16:04
NVMe高速傳輸之擺脫XDMA設計23：UVM驗證平臺
數據總線；NVMe 子系統模型（NVMe Subsystem Model）是自主設計的用于模擬 PCIe 鏈路設備和 NVMe 設備的功能
發表于 08-26 09:49
NVMe高速傳輸之擺脫XDMA設計24： UVM 驗證包設計
是一個 cfg_mgmt 接口， 四個axis 接口， 這些接口信號均可轉換為 PCIe TLP 事務。 這些接口與 NVMe 子系統模型對接， 因此 tlp_agent 中只包含一個 monitor
發表于 08-29 14:33

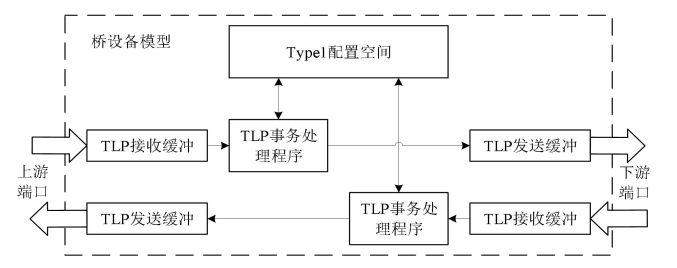

NVMe高速傳輸之擺脫XDMA設計27： 橋設備模型設計
