LMK03328器件是一款超低噪聲時鐘發生器，具有兩個集成VCO的小數N頻率合成器、靈活的時鐘分配和扇出，以及存儲在片內EEPROM中的引腳可選配置狀態。該器件可為各種多千兆串行接口和數字器件生成多個時鐘，可降低BOM成本和板面積，并通過替代多個振蕩器和時鐘分配器件來提高可靠性。超低抖動可降低高速串行鏈路中的誤碼率 （BER）。
*附件：lmk03328.pdf

特性

• 超低噪音，高性能
  • 抖動：100fs RMS（典型值），F(xiàn)OUT > 100MHz
  • PSNR：–80dBc，強大的電源抗噪性
• 靈活的設備選項
  • 多達 8 個 AC-LVPECL、AC-LVDS、AC-CML、HCSL 或 LVCMOS 輸出，或任意組合
  • 引腳模式、I2C模式和EEPROM模式
  • 71 引腳可選預編程默認啟動選項
• 具有自動或手動選擇功能的雙輸入
  • 晶體輸入：10MHz至52MHz
  • 外部輸入：1MHz至300MHz
• 頻率裕量選項
  • 使用低成本可拉取晶體基準電壓源的精細頻率裕度（典型值 ±50ppm）
  • 使用輸出分頻器的無毛刺粗頻裕度 （%）
• 其他功能
  • 電源：3.3V 內核，1.8V、2.5V、3.3V 輸出
  • 工業溫度范圍（–40°C 至 85°C）
  • 封裝：7mm × 7mm 48-WQFN

參數

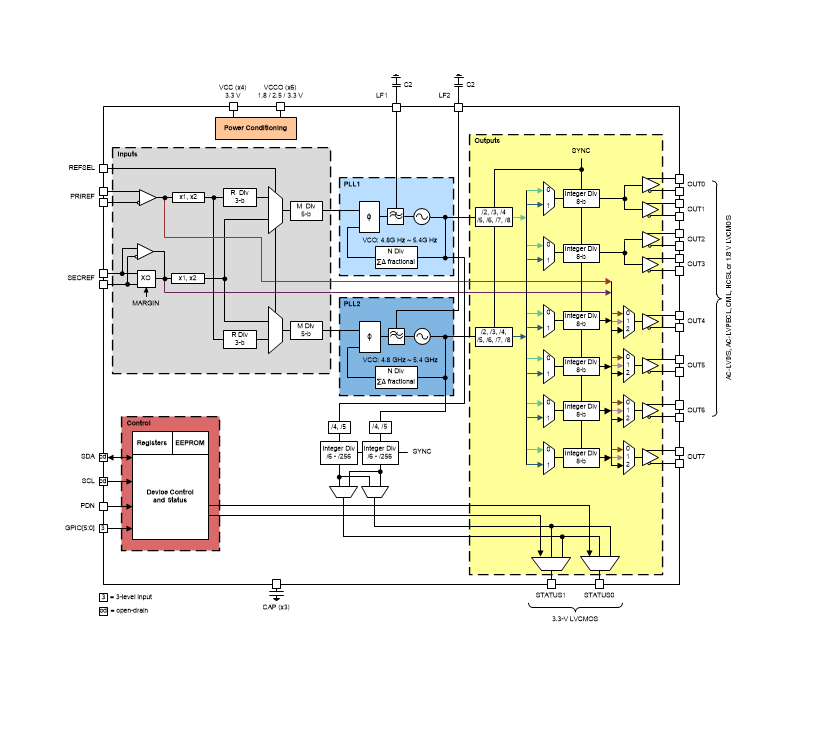

方框圖

1. 產品概述

LMK03328是德州儀器(TI)生產的一款超低抖動時鐘發生器，具有以下關鍵特性：

• 雙獨立PLL設計，8個可配置輸出
• 集成EEPROM用于存儲配置
• 超低抖動性能：典型值100fs RMS（FOUT > 100MHz）
• 高PSNR：-80dBc，具有強大的電源噪聲抑制能力

2. 主要特性

• ?靈活的時鐘輸出?：支持8個AC-LVPECL、AC-LVDS、AC-CML、HCSL或LVCMOS輸出，或任意組合
• ?多種工作模式?：支持引腳模式、I2C模式和EEPROM模式
• ?雙輸入選擇?：支持自動或手動選擇晶體輸入(10MHz-52MHz)或外部輸入(1MHz-300MHz)
• ?頻率微調功能?：
  • 精細頻率微調(±50ppm典型值)
  • 無毛刺粗調頻率微調(通過輸出分頻器實現)
• ?工作溫度范圍?：-40°C至85°C工業級
• ?封裝?：7mm × 7mm 48-WQFN

3. 應用領域

• 交換機和路由器
• 網絡和電信線路卡
• 服務器和存儲系統
• 無線基站
• PCIe Gen1-Gen6
• 測試測量設備
• 廣播基礎設施

4. 功能描述

LMK03328包含兩個分數-N頻率合成器，具有以下功能模塊：

• 兩個集成VCO的PLL(4.8-5.4GHz范圍)
• 靈活的時鐘分配和扇出
• 可編程輸出分頻器(1-256分頻)
• 片上EEPROM存儲配置狀態
• 支持I2C接口編程

5. 關鍵性能參數

• ?抖動性能?：
  • 100fs RMS典型值(FOUT > 100MHz)
  • 156.25MHz輸出相位噪聲：-164.5dBc/Hz @ 20MHz偏移
• ?電源特性?：
  • 核心電壓：3.3V
  • 輸出電壓：1.8V/2.5V/3.3V可選
• ?功耗?：
  • 典型總電流消耗：約400mA(全功能工作)
  • 待機模式：30-50mA

6. 配置與控制

• ?三種配置模式?：
  1. 硬引腳模式(HW_SW_CTRL=1)：通過GPIO[5:0]引腳選擇64種預定義配置
  2. 軟引腳模式(HW_SW_CTRL=0)：通過GPIO[3:2]選擇6種EEPROM配置
  3. I2C寄存器模式：通過I2C接口完全編程
• ?輸出同步?：支持所有輸出分頻器和PLL后分頻器的同步

7. 設計優勢

• 可替代多個振蕩器和時鐘分配器件，降低BOM成本和PCB面積
• 超低抖動可降低高速串行鏈路中的誤碼率(BER)
• 集成的電源調節提供出色的電源噪聲抑制
• 靈活的頻率規劃支持多種應用場景

該器件特別適合需要高性能時鐘生成和分配的應用，如高速通信、數據存儲和測試測量設備。
