汽車玻璃的防霧功能是保障駕駛安全的關鍵，當前前檔玻璃可通過空調、后檔玻璃可通過電加熱實現防霧，但邊窗玻璃因結構限制（多為單層鋼化玻璃），現有防霧手段均不適用。同時，已有的防霧材料普遍存在耐候性差、耐磨性不足、易黃變等問題，難以滿足汽車玻璃長期使用需求。

本研究設計雙層結構吸水防霧膜，通過分層功能分工實現高效防霧與穩定性能。通過Flexfilm汽車玻璃透過率檢測儀對汽車玻璃透光率進行檢測，為開發在紫外線、紅外線光譜范圍內透過率小，而在可見光范圍內透過率大的透光隔熱玻璃膜提供精準的數據參考。旨在實現節能、環保的汽車玻璃隔熱解決方案。

1

基底層的制備與性能優化

flexfilm

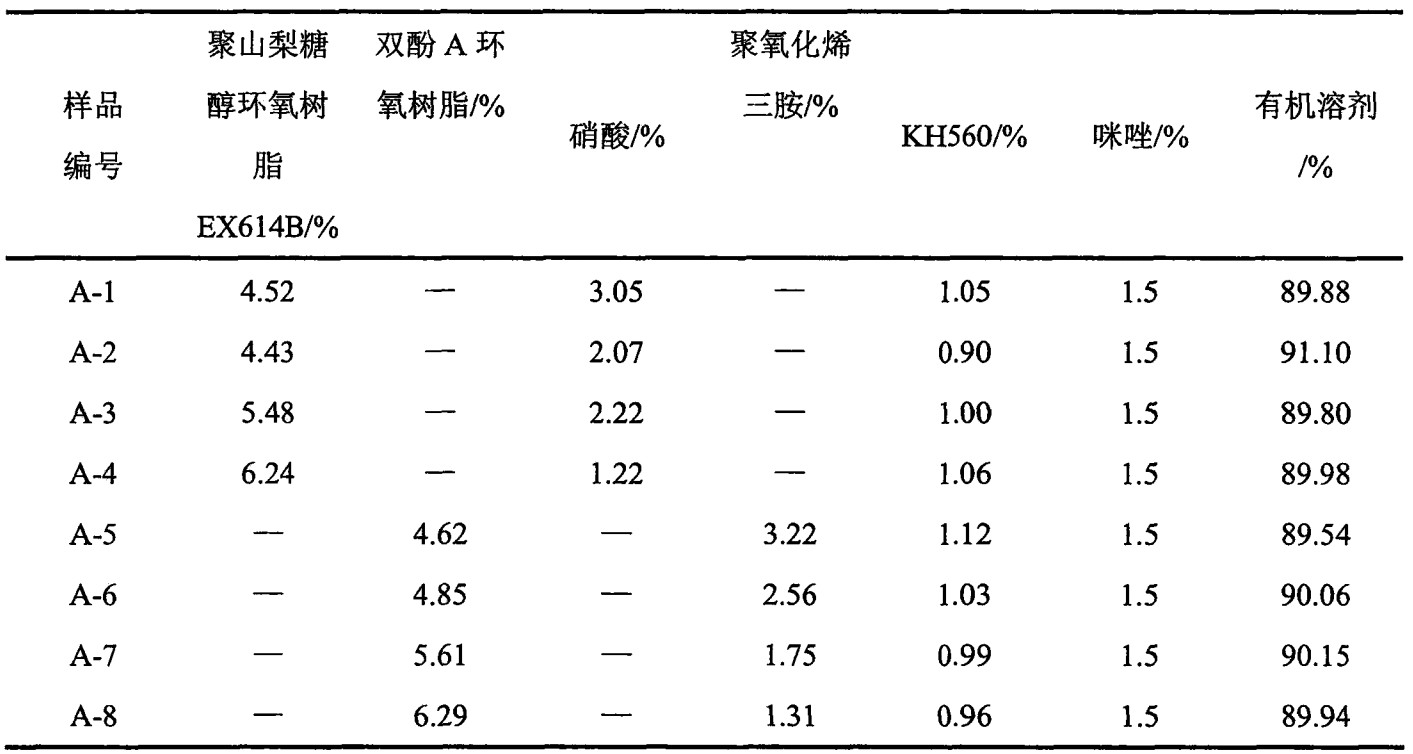

基底層中各成分的比例

基底層制備與性能優化圍繞適配性和穩定性展開：基板以 10000 目氧化鈰懸濁液拋光處理為主（兼顧成本與清潔效果）；以雙酚 A 環氧樹脂或聚山梨糖醇環氧樹脂（EX614B）為主體，搭配 KH560 等助劑制溶膠，100℃固化 1h；工藝上確定3-5μm 為最優膜厚、旋涂為最優涂布法（優于刮涂和高壓噴涂）；

性能上，膜厚 3-5μm 時粘結力達 ISO 二級（依 GB/T9286-1998），EX614B 與硝酸配比的 A-4 試樣耐蒸汽性最優（80℃30h 完整、100℃50h 少量脫落）。

2

吸水層的制備

flexfilm

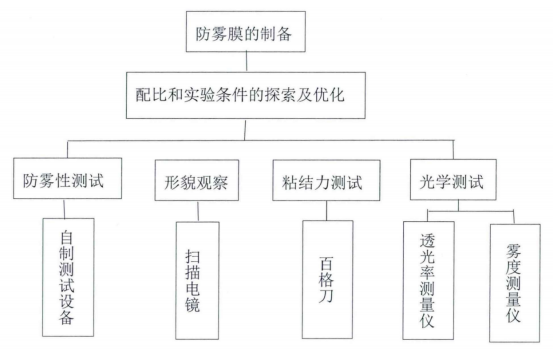

吸水防霧膜實驗流程示意圖

吸水層是防霧功能的核心，研究聚焦“樹脂 - 固化劑”組合對防霧性能、黃變及耐磨性的影響，通過配方調整實現性能平衡。

室溫下向燒杯中加入混合溶劑，依次加入環氧樹脂、有機硅溶膠、2 - 甲基咪唑，攪拌 30min 至均勻；逐滴加入固化劑，繼續攪拌 150min 制得吸水層溶膠；對涂有基底層的基板進行等離子處理（2-5mm 距離、800W 功率），冷卻后旋涂吸水層溶膠；90℃烘箱中固化 2h，冷卻至室溫，得到完整吸水防霧膜。

3

吸水防霧膜核心性能測試

flexfilm

防霧時間與飽和吸水量

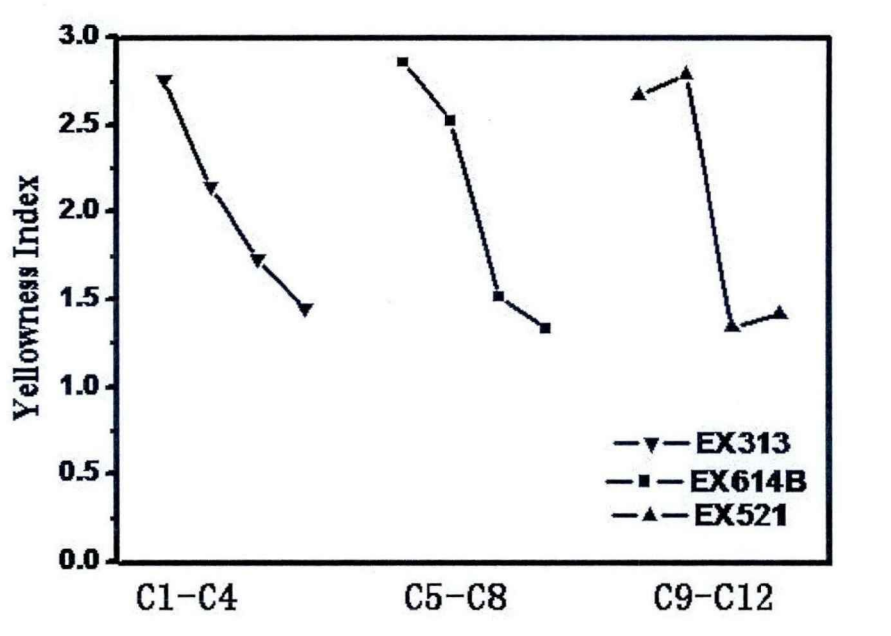

不同固化體系防霧涂層的黃變指數

防霧時間測試：將 40℃恒溫水浴的燒杯（液面距杯口 5cm）作為霧源，試樣（20℃、50% RH 環境放置 1h）水平蓋在杯口，膜面朝向液面并計時。結果顯示，防霧時間與飽和吸水量呈正相關，如 EX313 + 羥乙基乙二胺試樣（飽和吸水量 308.4mg/cm3）防霧時間達 185s；

飽和吸水量計算：先測膜層體積（V = 面積 S× 厚度 h），再測 80℃干燥 1h 后的質量（m?）與 50℃水浴浸泡 30min 后的質量（m?），按公式 Q=(m?-m?)/V 計算，吸水量越高，防霧能力越強。

可見光透過率

依據國標《GB7258-2012》“汽車前擋玻璃視區可見光透過率≥70%” 的要求，測試結果顯示所有試樣透過率均保持在 78.59%-79.65%，遠高于國標要求，不影響駕駛視線。

耐磨性

磨損前：所有試樣霧度≤0.6%，表明膜層透明性良好，無明顯微觀顆粒；

磨損后：非胺類固化劑體系霧度≤2%（如 EX614B + 酸酐霧度 1.49%），符合汽車玻璃對透明性的長期使用需求。

SEM表征

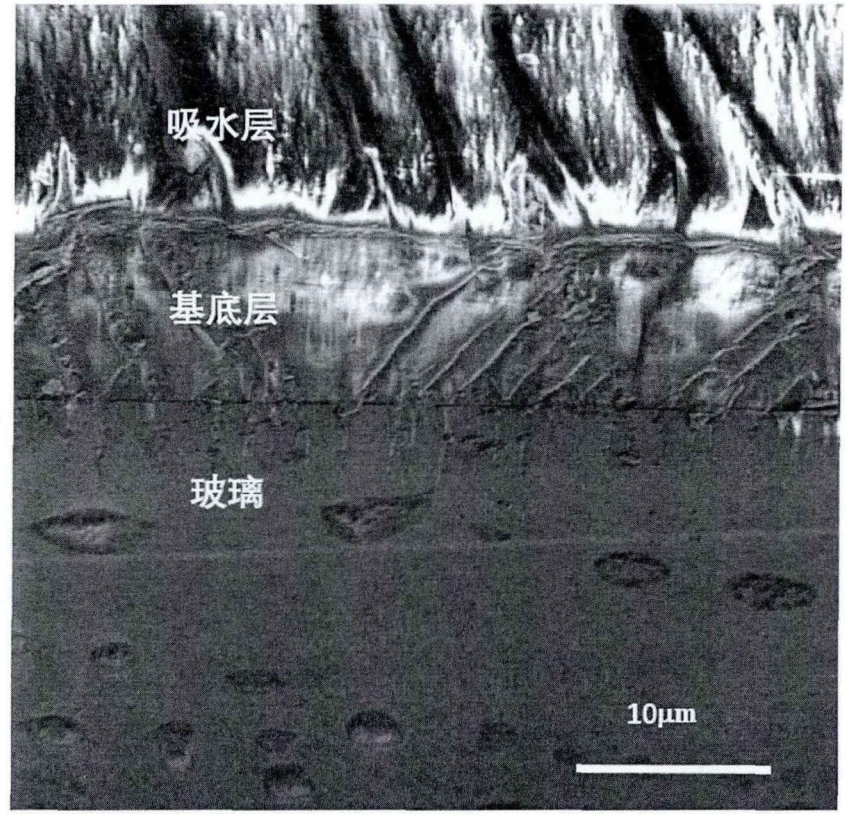

樣品的SEＭ圖譜

對酸酐固化體系的膜層截面進行 SEM 觀察：基底層與玻璃基板緊密結合，無氣泡；基底層與吸水層之間同樣貼合緊密，無裂縫或分層，證明雙層膜結構的相容性與結合性優異。

防霧膜采用基底層與吸水層構成的雙層結構，其中基底層最優制備參數為膜厚 3-5 μm、旋涂工藝，該參數下基底層與玻璃基板粘結力達 ISO 二級以上（依據 GB / T9286-1998），且耐蒸汽性能穩定；吸水層以環氧基團數不同的環氧樹脂（EX313、EX614B、EX521）為主體，所有防霧膜試樣可見光透過率均≥70%（符合 GB7258-2012 要求），整體可滿足汽車邊窗玻璃防霧需求，但研究仍存在不足，如非胺類固化劑制備的防霧膜防霧能力有待進一步提升，且現有性能數據均為實驗室階段結果，缺乏實車環境下的長期驗證。

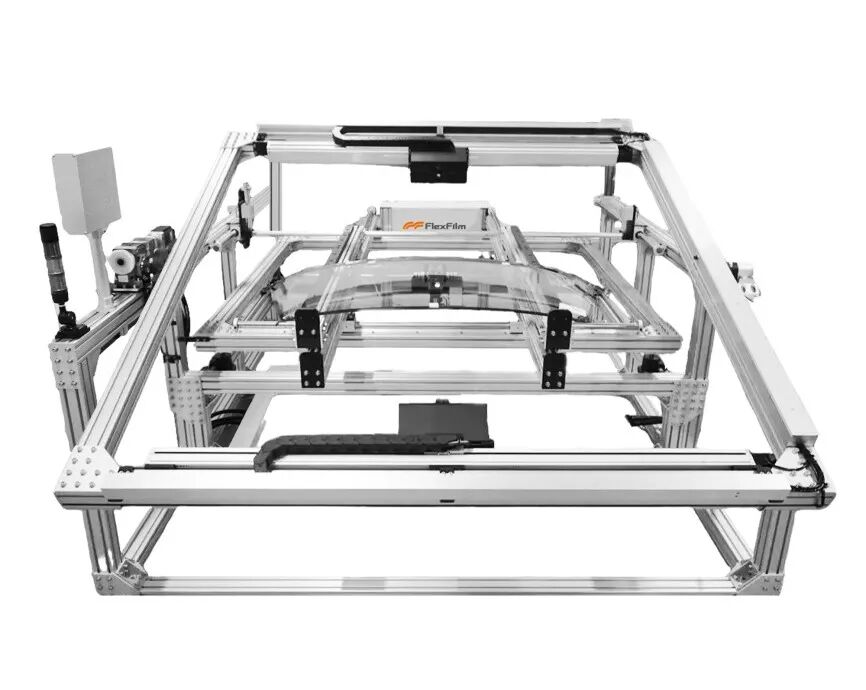

Flexfilm汽車玻璃透過率

flexfilm

用于測量汽車風擋玻璃在某個特定角度下的光譜透射比，并計算出TL、Ta、Tr、Tb、 Ts、Tp、RR、BR、PR、Yxy、Lab等值。

這款汽車擋風玻璃專用檢測設備，可直接對成品玻璃進行無損測量，無需裁切。其測量位置和角度可自由調節，并具備數據存儲和打印功能，技術成熟可靠，專為汽車玻璃光學性能檢測而研發。

• 汽車玻璃多功能相機區專用測量儀器
• 無需裁切，可直接測量
• 多角度測量
• P/S 多角度測量偏振分光測
• 快速測量

Flexfilm汽車玻璃透過率用于測量汽車風擋玻璃在某個特定角度下的光譜透射比，通過對汽車玻璃透過率的精準測量，分析了吸收型、反射型和低輻射型透光隔熱汽車玻璃膜的隔熱機理與性能優化。費曼儀器致力于為全球汽車工業智造提供精準測量解決方案。

原文參考：《玻璃表面功能性涂層材料的制備與表征》
