汽車玻璃需在保證透光的同時高效隔熱，以應對太陽輻射引發的升溫、老化及能耗問題。其關鍵在于選擇性阻隔紅外和紫外光?，F(xiàn)有隔熱膜研究對可見光平均透過率與隔熱性能的系統研究不足。

Flexfilm 費曼儀器在汽車工業領域從研發、生產到質檢的全流程中均有嚴格監控。本研究采用磁控濺射技術制備(Ag,Cu)/TiO?汽車玻璃隔熱膜，并利用Flexfilm 汽車玻璃透過率檢測儀對汽車玻璃透光率進行檢測，探究濺射參數對透光與隔熱性能的影響，旨在優化工藝，為高性能、低成本隔熱膜的開發提供參考。

1

汽車玻璃隔熱膜制備

flexfilm

以載玻片為基底，靶材為99.99%Ag/Cu與TiO?，工作氣體為99.99%Ar。

金屬（Ag,Cu）膜：Ag對可見光選擇性好、紅外透射低；摻Cu可抑高溫氧化，直流共濺射制備。

介質層（TiO?）膜：TiO?寬禁帶、高折射、化學穩定；包覆Ag可防氧化并提高透光率，采用RF濺射形成外層介電層。

性能表征

隔熱性：與空白玻璃相比，隔熱膜在輻照15min后溫差逐漸增大至4℃左右并穩定80min，穩定性良好。

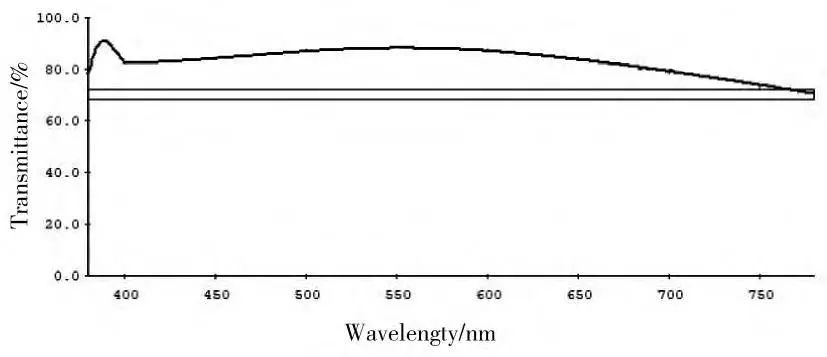

( Ag，Cu) /TiO?復合膜光透過率曲線

透光性：(Ag，Cu)/TiO?復合膜的可見光透過率在380～760nm之間始終高于70%，在波長550nm時，光透過率達到最大為88%，復合汽車隔熱膜光透過率高于70%的要求。

2

金屬(Ag，Cu)膜的制備參數優化

flexfilm

本底真空度3×10-3Pa，濺射壓力2.1Pa，靶基間距70mm條件下，進行可見光透過率檢測：

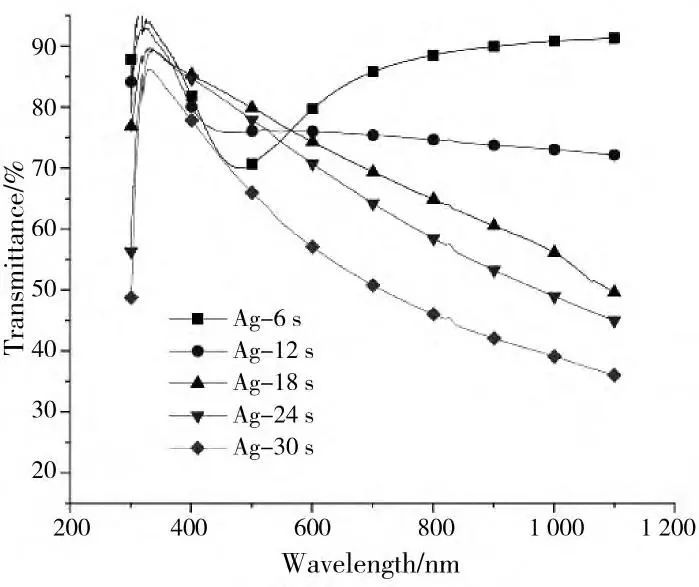

不同濺射時間的金屬(Ag，Cu)膜的光透過率

將Ag靶材的濺射時間分別設置為6s、12s、18s、24s、30s，得到不同濺射時間的金屬(Ag，Cu)膜的光透過率，得到最佳濺射時間為18s。

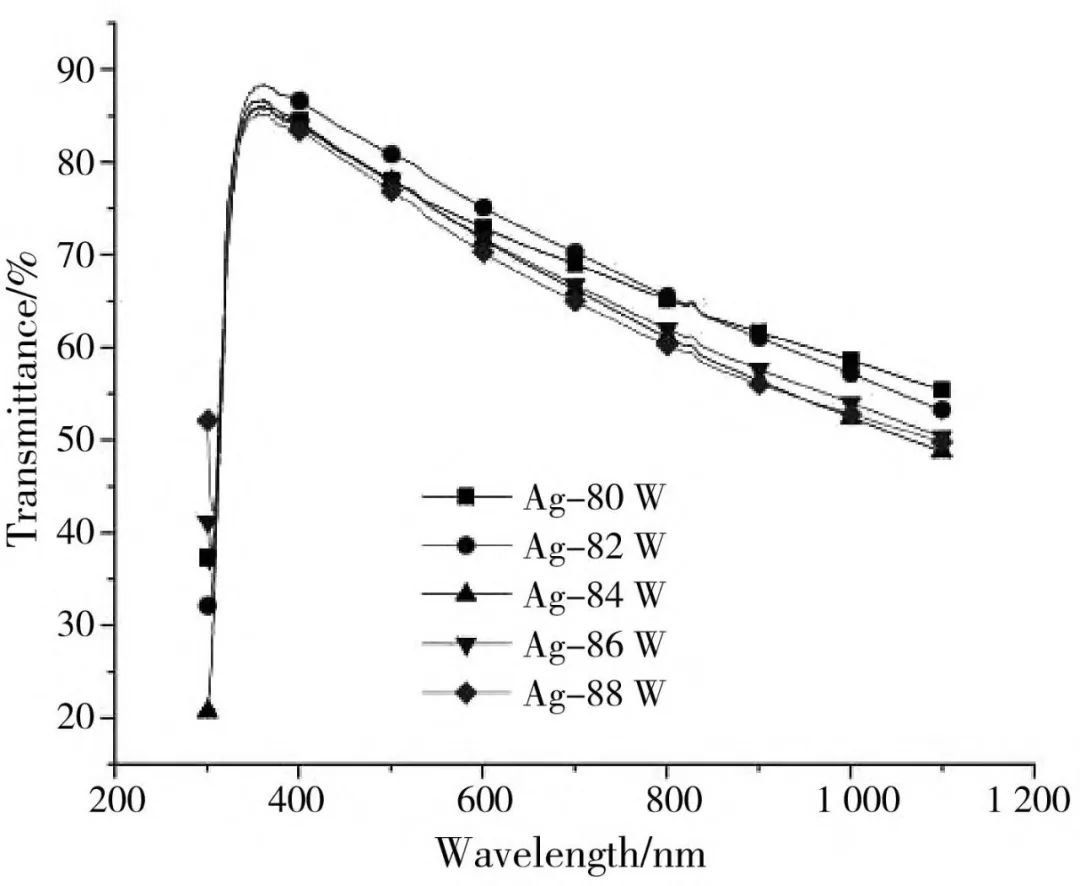

不同濺射功率的金屬(Ag，Cu)膜的光透過率

其次，將濺射功率分別設置為80W、82W、84W、86W、88W，得到不同濺射功率的金屬(Ag，Cu)膜的光透過率，得到最佳濺射功率為80W。

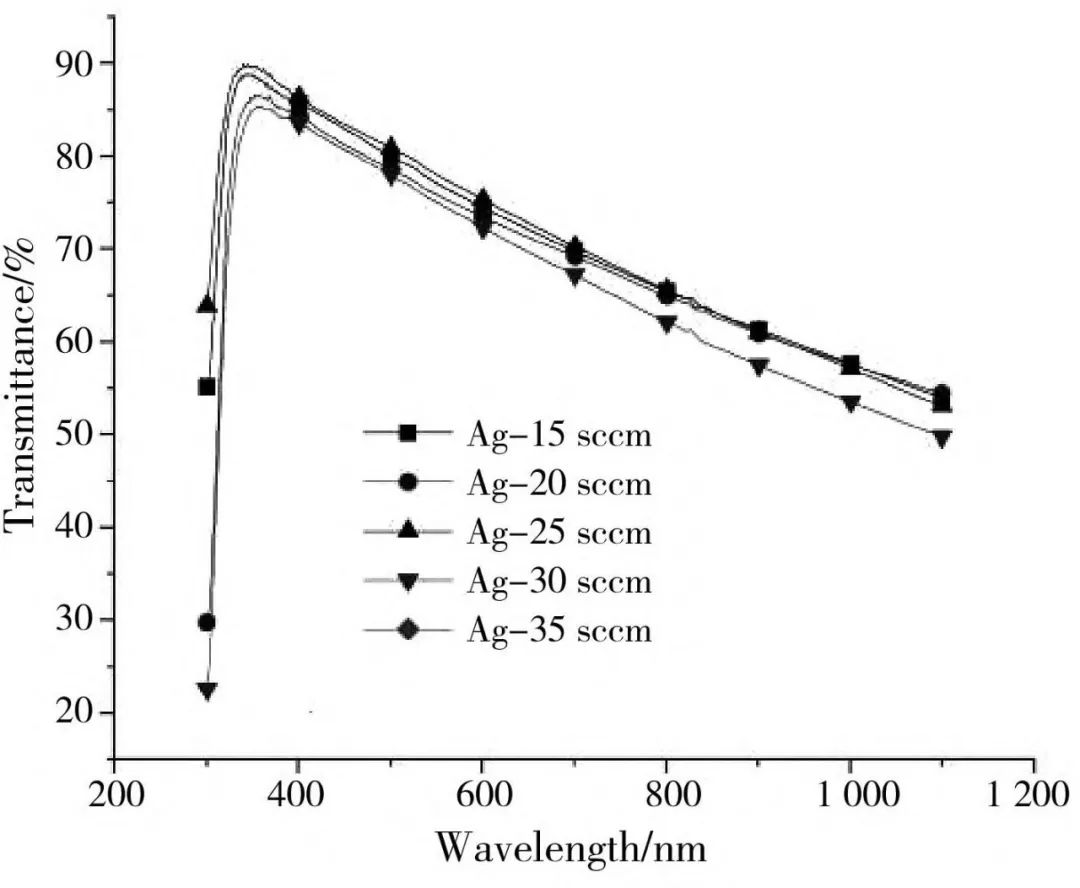

不同濺射流量的金屬(Ag，Cu)膜的光透過率

最后，將Ar濺射流量分別設置為10sccm、15sccm、20sccm、25sccm、30sccm，得到不同濺射流量的金屬(Ag，Cu)膜的光透過率，得到最佳Ar濺射流量為20sccm。

金屬層最佳工藝組合：本底真空度3×10-3Pa，濺射壓力2.1Pa，靶基間距70mm。濺射時間18s，濺射功率80W，Ar濺射流量20sccm。實現最高可見光透過率（85%）與均勻膜層結構，為TiO?介質層沉積奠定基礎。

3

介質層TiO?膜的制備參數優化

flexfilm

同樣在本底真空度3×10-3Pa，濺射壓力2.1Pa，靶基間距70mm條件下，進行可見光透過率檢測：

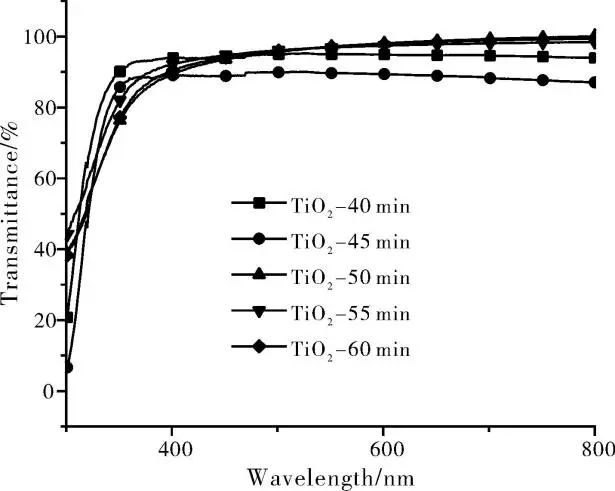

不同濺射時間的介質層TiO?膜的光透過率

首先，將TiO?靶材的濺射時間分別設置為40min、45min、50min、55min、60min，得到不同濺射時間的介質層TiO?膜的光透過率，得到最佳濺射時間為50min。

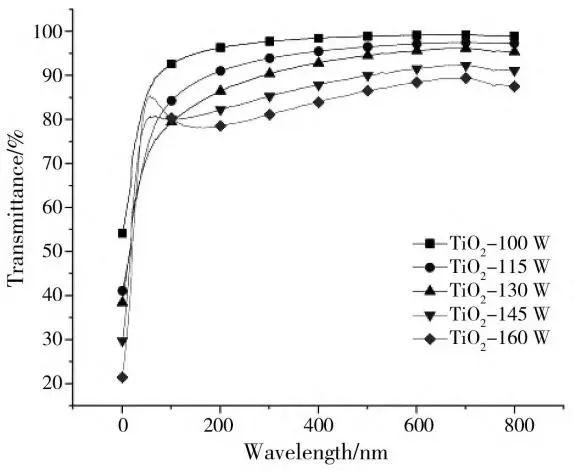

不同濺射功率的介質層TiO?膜的光透過率

其次，將濺射功率分別設置為100W、115W、130W、145W、160W，得到不同濺射功率的介質層TiO?膜的光透過率，得到最佳濺射功率為115W。

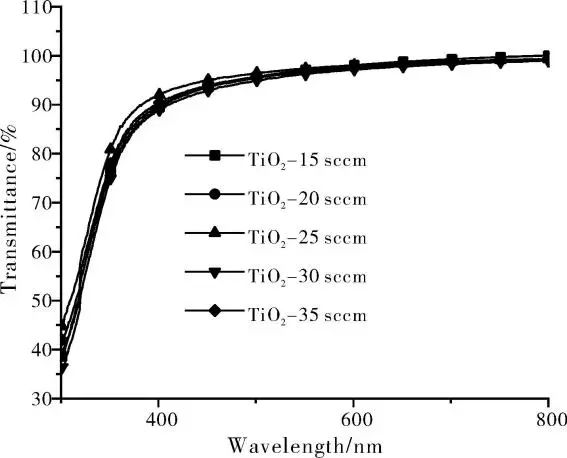

不同濺射流量的介質層TiO?膜的光透過率

最后，將TiO?靶材的濺射流量分別設置為15sccm、20sccm、25sccm、30sccm、35sccm，得到不同濺射流量的介質層TiO?膜的光透過率，得到最佳濺射流量為 25 sccm。

TiO?膜的最佳工藝組合：真空度3×10-3Pa，濺射氣壓2.1Pa，靶基間距70mm，濺射時間50min，濺射功率115W，濺射流量25sccm。獲得最高可見光透過率（80%）、低缺陷率、致密結構。

實驗得出，( Ag，Cu) /TiO?汽車玻璃隔熱膜具有一定的隔熱功能且穩定性良好;最大光透過率為 88%，滿足汽車隔熱膜光透過率高于70%的要求。不僅具有良好的光譜選擇性和穩定性，且克服了 Ag 膜容易被氧化的缺點，其良好的透光、隔熱性能使其在汽車隔熱、建筑節能等方面具有廣闊的應用前景。

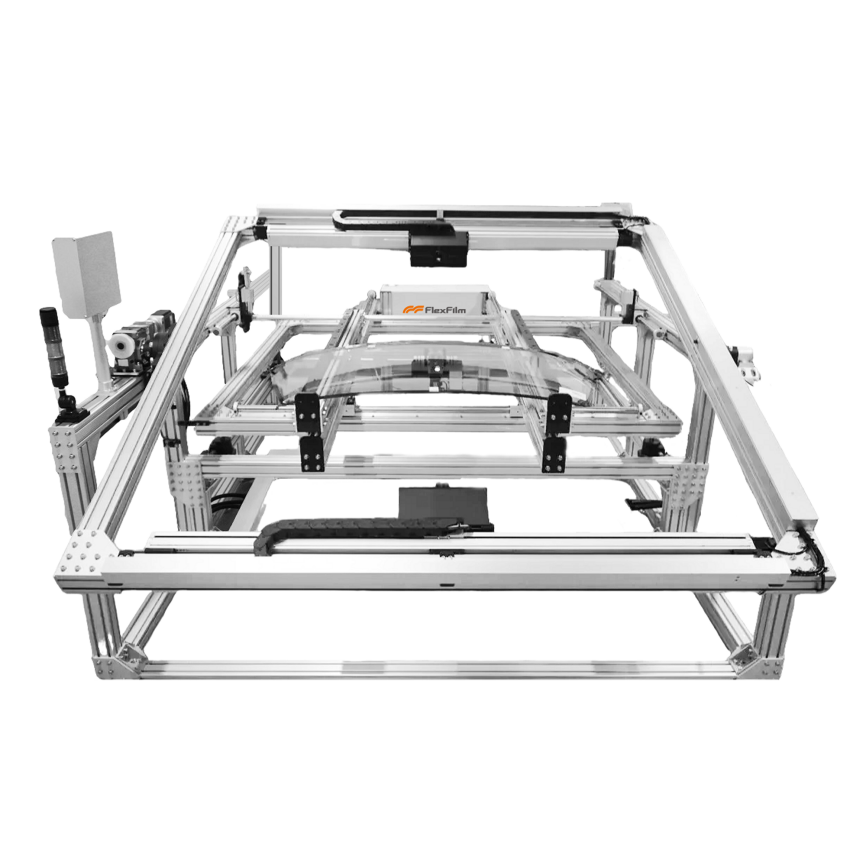

Flexfilm汽車玻璃透過率

flexfilm

用于測量汽車風擋玻璃在某個特定角度下的光譜透射比，并計算出TL、Ta、Tr、Tb、 Ts、Tp、RR、BR、PR、Yxy、Lab等值。

這款汽車擋風玻璃專用檢測設備，可直接對成品玻璃進行無損測量，無需裁切。其測量位置和角度可自由調節，并具備數據存儲和打印功能，技術成熟可靠，專為汽車玻璃光學性能檢測而研發。

• 汽車玻璃多功能相機區專用測量儀器
• 無需裁切，可直接測量
• 多角度測量
• P/S 多角度測量偏振分光測
• 快速測量

Flexfilm費曼儀器測量技術貫穿于材料研發、生產監控到終端應用的全流程，Flexfilm汽車玻璃透過率檢測儀可以對汽車玻璃透光率進行質量管控，其多角度無損測量與偏振分光技術可高效評估TL、Ta、Tr等參數，滿足汽車玻璃光學性能精準檢測需求。

原文參考：《( Ag，Cu) /TiO2汽車玻璃隔熱膜的制備與表征》
