1、背景

前段時間看到樂鑫推出了一種很有意思的Wi-Fi通訊協議，它允許設備在無連接的時候進行直接通訊。

樂鑫對它的概述如下：

“

ESP-NOW是一種由樂鑫公司定義的無連接Wi-Fi通信協議。在ESP-NOW中，應用程序數據被封裝在各個供應商的動作幀中，然后在無連接的情況下，從一個Wi-Fi設備傳輸?shù)搅硪粋€ Wi-Fi 設備。

感覺很有意思，于是找了樂鑫IDF提供的demo進行驗證。這里用到的demo在IDF的路徑為：esp-idf/examples/wifi/espnow。

找來幾個ESP32-C3模組，燒錄完之后，確實在沒有連接路由器的情況下可以進行直接通訊。

2、例程改造

通過運行demo：esp-idf/examples/wifi/espnow發現這個Demo有點不足的地方是沒有連接路由器，那么我在想，有沒有可能在既連接路由器的情況下，又可以直接與其他沒有連接路由器的設備進行通訊呢？

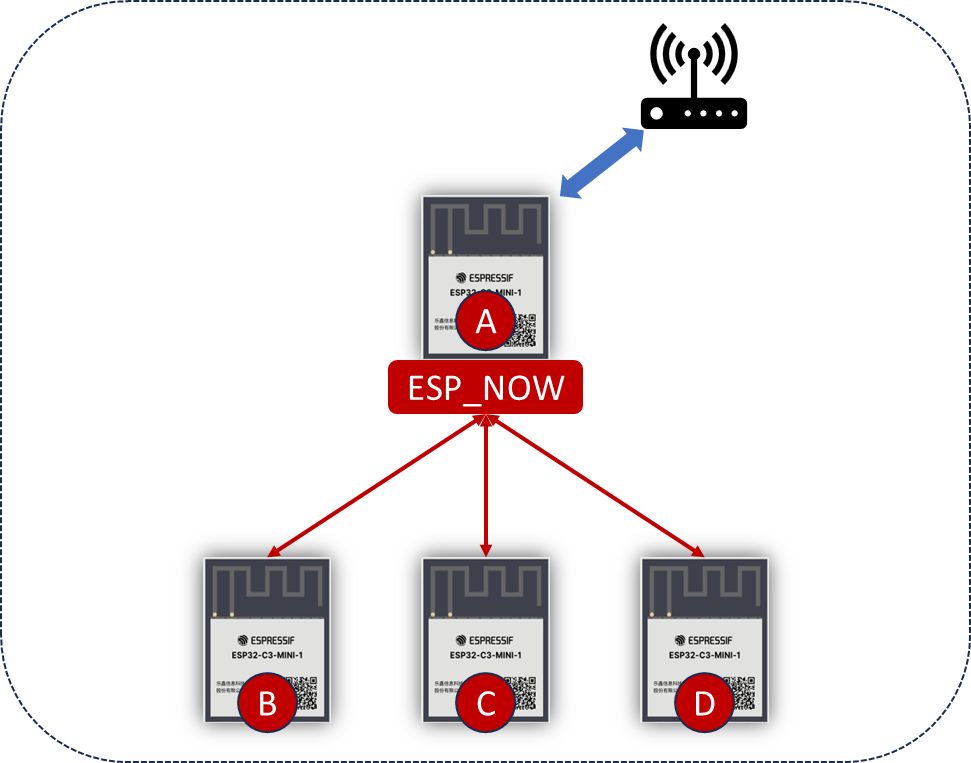

那么我的想法如下圖

在上面這里，A設備既連接路由器也直接與B/C/D三個設備基于ESP_NOW進行直接通訊。

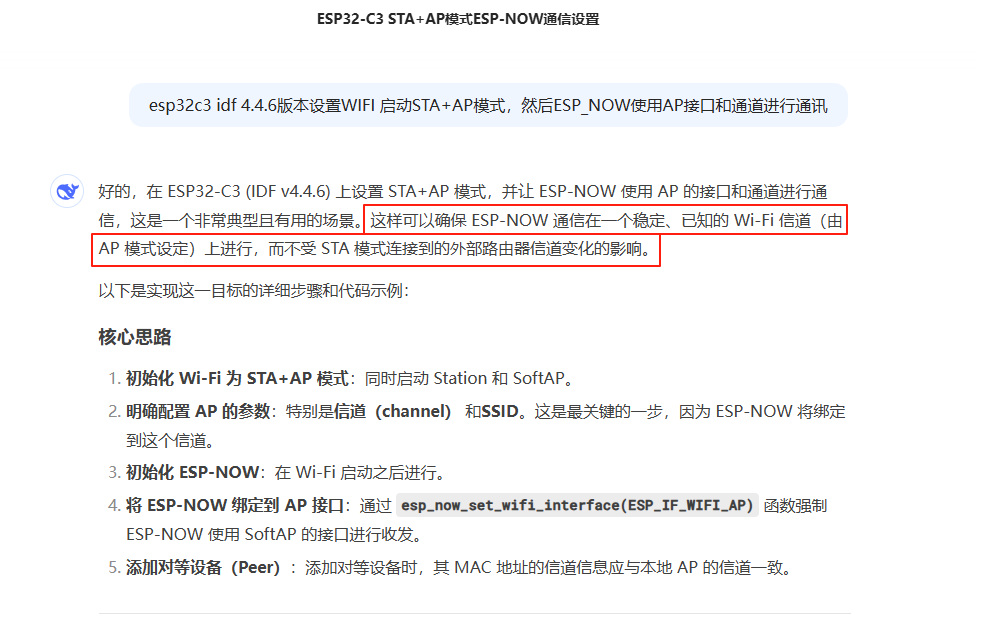

這里我讓A設備工作在STA+AP模式下，其中STA用于連接路由，AP用于ESP_NOW進行通訊?；诖嗽O(shè)想，我還專門問了deepSeek，它也給出了方案可行的確定回答；

于是開開心心的寫了代碼，其中Wi-Fi和ESP_NOW的初始化程序如下,然后分別替換esp-idf/examples/wifi/espnow這里的初始化；

• Wi-Fi的初始化如下

#defineESP_AP_CHANNEL 6// 固定使用信道6
staticvoidexample_wifi_init(void)
{
wifi_config_twifi_config = {
.sta = {
.ssid ="xLogMonitor",
.password ="1234567890",
},
};
// 配置AP模式參數 - 關鍵部分！
wifi_config_tap_config = {
.ap = {
.ssid ="", // 空SSID，不廣播
.ssid_len =0,
.channel = ESP_AP_CHANNEL,// 這是我們真正關心的參數
.authmode = WIFI_AUTH_OPEN,
.max_connection =0, // 不允許任何站連接
},
};

ESP_ERROR_CHECK(esp_netif_init());
ESP_ERROR_CHECK(esp_event_loop_create_default());
esp_netif_create_default_wifi_sta();
esp_netif_t*ap_netif = esp_netif_create_default_wifi_ap();
wifi_init_config_tcfg = WIFI_INIT_CONFIG_DEFAULT();
ESP_ERROR_CHECK( esp_wifi_init(&cfg) );
ESP_ERROR_CHECK( esp_wifi_set_storage(WIFI_STORAGE_RAM) );
ESP_ERROR_CHECK(esp_event_handler_instance_register(WIFI_EVENT,
ESP_EVENT_ANY_ID,
&event_handler,
NULL,
&instance_any_id));
ESP_ERROR_CHECK(esp_event_handler_instance_register(IP_EVENT,
IP_EVENT_STA_GOT_IP,
&event_handler,
NULL,
&instance_got_ip));
ESP_ERROR_CHECK( esp_wifi_set_mode(WIFI_MODE_APSTA) );
ESP_ERROR_CHECK(esp_wifi_set_config(WIFI_IF_STA, &wifi_config) );
ESP_ERROR_CHECK(esp_wifi_set_config(WIFI_IF_AP, &ap_config));
ESP_ERROR_CHECK( esp_wifi_start());
// ESP_ERROR_CHECK( esp_wifi_set_channel(CONFIG_ESPNOW_CHANNEL, WIFI_SECOND_CHAN_NONE));

#ifCONFIG_ESPNOW_ENABLE_LONG_RANGE
ESP_ERROR_CHECK( esp_wifi_set_protocol(ESPNOW_WIFI_IF, WIFI_PROTOCOL_11B|WIFI_PROTOCOL_11G|WIFI_PROTOCOL_11N|WIFI_PROTOCOL_LR) );
#endif

}

• ESP_NOW的初始化如下

staticesp_err_texample_espnow_init(void)
{
example_espnow_send_param_t*send_param;

s_example_espnow_queue = xQueueCreate(ESPNOW_QUEUE_SIZE,sizeof(example_espnow_event_t));
if(s_example_espnow_queue ==NULL) {
ESP_LOGE(TAG,"Create mutex fail");
returnESP_FAIL;
}

/* Initialize ESPNOW and register sending and receiving callback function. */
ESP_ERROR_CHECK( esp_now_init() );
ESP_ERROR_CHECK( esp_now_register_send_cb(example_espnow_send_cb) );
ESP_ERROR_CHECK( esp_now_register_recv_cb(example_espnow_recv_cb) );

/* Set primary master key. */
ESP_ERROR_CHECK( esp_now_set_pmk((uint8_t*)CONFIG_ESPNOW_PMK) );

/* Add broadcast peer information to peer list. */
esp_now_peer_info_t*peer =malloc(sizeof(esp_now_peer_info_t));
if(peer ==NULL) {
ESP_LOGE(TAG,"Malloc peer information fail");
vSemaphoreDelete(s_example_espnow_queue);
esp_now_deinit();
returnESP_FAIL;
}
memset(peer,0,sizeof(esp_now_peer_info_t));
peer->channel = ESP_AP_CHANNEL;
peer->ifidx = ESP_IF_WIFI_AP;
peer->encrypt =false;
memcpy(peer->peer_addr, s_example_broadcast_mac, ESP_NOW_ETH_ALEN);
ESP_ERROR_CHECK( esp_now_add_peer(peer) );
free(peer);

/* Initialize sending parameters. */
send_param =malloc(sizeof(example_espnow_send_param_t));
if(send_param ==NULL) {
ESP_LOGE(TAG,"Malloc send parameter fail");
vSemaphoreDelete(s_example_espnow_queue);
esp_now_deinit();
returnESP_FAIL;
}
memset(send_param,0,sizeof(example_espnow_send_param_t));
send_param->unicast =false;
send_param->broadcast =true;
send_param->state =0;
send_param->magic = esp_random();
send_param->count = CONFIG_ESPNOW_SEND_COUNT;
send_param->delay = CONFIG_ESPNOW_SEND_DELAY;
send_param->len = CONFIG_ESPNOW_SEND_LEN;
send_param->buffer =malloc(CONFIG_ESPNOW_SEND_LEN);
if(send_param->buffer ==NULL) {
ESP_LOGE(TAG,"Malloc send buffer fail");
free(send_param);
vSemaphoreDelete(s_example_espnow_queue);
esp_now_deinit();
returnESP_FAIL;
}
memcpy(send_param->dest_mac, s_example_broadcast_mac, ESP_NOW_ETH_ALEN);
example_espnow_data_prepare(send_param);

xTaskCreate(example_espnow_task,"example_espnow_task",2048, send_param,4,NULL);

returnESP_OK;
}

程序跑起來了，確實也是符合我的預期，A設備連接上了路由器，然后同時也和BCD進行了通訊，感覺一切都很完美，如果不出意外的話就好出意外了；

3、問題出現了

在當我為改造例程的成功而高興的時候，問題出現了。我換了一個路由器，發現通訊失敗了。esp_send出現了如下錯誤：

E (12554) ESPNOW: Peer channel is not equal to the home channel, send fail!

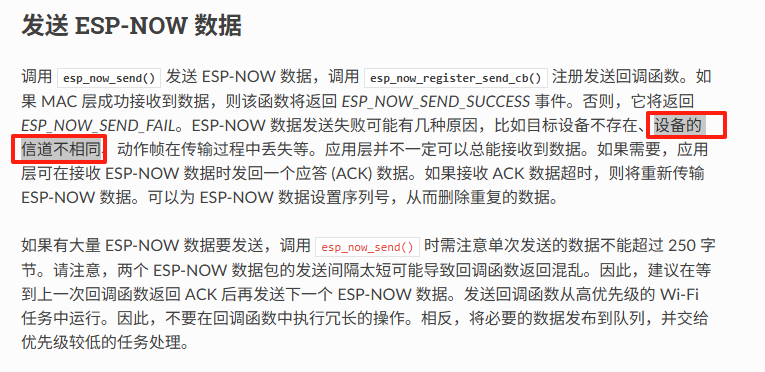

這下懵逼了，為啥換個路由器就不行，難道這協議還和路由器有關系，樂鑫的官方文檔也沒提到呀~

樂鑫文檔:https://docs.espressif.com/projects/esp-idf/zh_CN/v4.4.6/esp32c3/api-reference/network/esp_now.html?highlight=esp_now_init#

4、問題分析

從錯誤的日志上來看這個錯誤指的是Peer channel和home channel,不一致導致的。

這里Peer指的應該是要發送的對端通道，home應該指的是本身；

但是這兩個地方我在配置的時候都是指定了#defineESP_AP_CHANNEL 6 // 固定使用信道6這個通道為啥還會出現這個錯誤呢？

后續我繼續運行多幾次，發現只有在A設備連接上網絡之后才會出現這個錯誤。

難道是連接路由器之后A設備的信道發生了變化？經過查閱資料得知，確實是這樣的，STA設備在連接路由器之后，設備的Wi-Fi信道是由路由器決定的，所以當路由器分配的信道和#defineESP_AP_CHANNEL 6不一致的時候就會出現問題了。

于是我在esp_now_send之前打印了設備當前的信道信息，獲取到信息如下

I (12554) sta_ap_espnow: STA連接信息: SSID=xLogMonitor, 信道=8, RSSI=-61
I (12554) sta_ap_espnow: 當前工作信道: 8
E (12554) ESPNOW: Peer channel is not equal to the home channel, send fail!
E (12564) sta_ap_espnow: ESP-NOW數據發送失敗: 0x3066

理論和實驗結果一致，當設備連接之后信道變?yōu)榱?。

于是想要解決當前這個問題也很簡單了，只需要把所有的ESP_NOW的設備改成和所要連接的路由器同個信道8即可。

結果證實了，當信道改為8之后所有設備通訊就正常了；

5、總結

雖然我們知道了問題，也解決了問題。但是樂鑫文檔在描述這一塊時也沒著重，導致當時看文檔也沒特別留意。

ESP32-C3的STA+AP模式，在STA連接完路由器之后，AP模式指定的信道并不能作為ESP_NOW通訊；

如果設備需要連接路由器，需要提前知道連接的路由器信道再給其他設備指定一個統一的信道才能進行ESP_NOW進行通訊。這個在后續的產品落地確實是一個問題，需要看看如何優化
