TPL5100 是一款針對低功耗應用優化的長期定時器 IC。該TPL5100可以替換微控制器的內部定時器，使微控制器保持完全關閉而不是運行定時器，從而將總功耗降低 60% 至 80%。TPL5100設計用于電源循環應用，提供從 16 秒到1024 秒的可選時序。該TPL5100還可以通過電源良好的數字輸入監控電池管理 IC并且僅在存在良好的電源電壓時才打開微控制器電源。該器件封裝采用 10 引腳 VSSOP 封裝。
*附件：tpl5100.pdf

特性

• 電源電壓范圍為 1.8 V 至 5.0 V
• 可選定時器間隔，16 至 1024 秒
• 電流消耗 30 nA（典型值，2.5 V 時）

參數

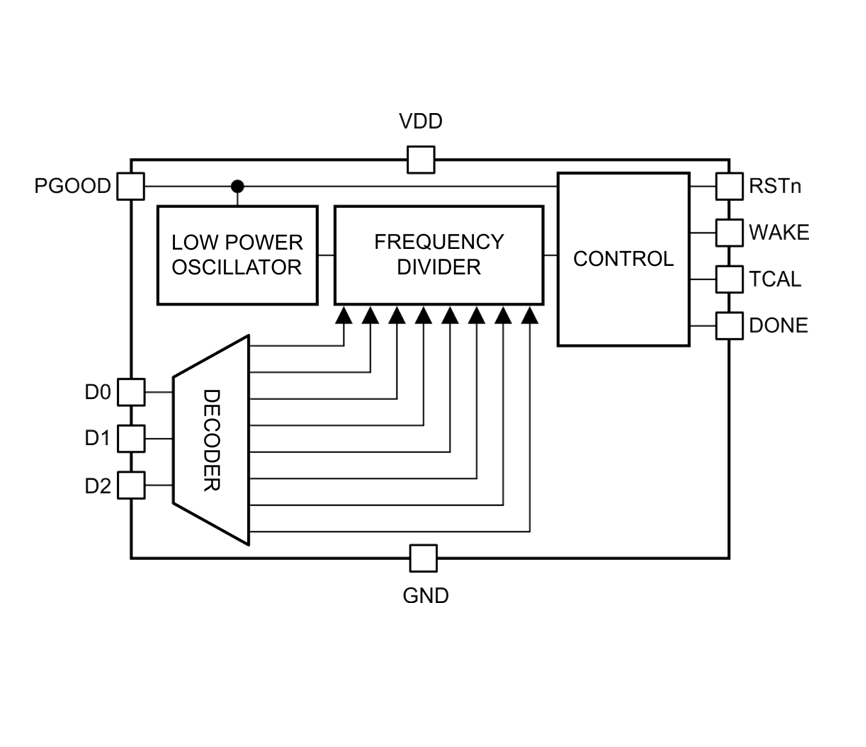

方框圖

?1. 核心特性?

• ?超低功耗?：工作電壓1.8V至5.0V，典型電流消耗僅30nA（2.5V時）。
• ?可編程定時?：支持16秒至1024秒的定時區間選擇（通過D0/D1/D2引腳配置）。
• ?MOS驅動輸出?：集成MOSFET驅動引腳（MOS_DRV），用于系統電源循環控制。
• ?校準功能?：提供TCAL引腳輸出基準脈沖，用于精確測量?jī)?nèi)部振蕩器周期。
• ?電源監控?：PGOOD引腳可連接電源管理IC，實現電壓異常保護。

?2. 典型應用場景?

• 電池供電系統（如傳感器節點、遠程數據記錄儀）
• 能量收集系統
• 低功耗無線設備及消費電子產品
• 建筑自動化中的電源門控應用

?3. 關鍵功能描述?

• ?定時器模式?：通過內部超低功耗振蕩器實現長周期定時，替代MCU內部定時器以降低整體功耗60%-80%。
• ?監督功能?：當PGOOD信號檢測到電壓異常時，自動復位計數器并阻止MCU上電，確保系統安全。
• ?校準脈沖?：TCAL脈沖寬度與內部振蕩器周期相同，支持MCU通過外部晶振測量以提高定時精度。

?4. 電氣參數?

• ?定時精度?：典型漂移±0.06%（生命周期內），溫度漂移400ppm/°C。
• ?輸出信號?：MOS_DRV脈沖寬度可調，DONE信號用于MCU反饋控制。
• ?邏輯電平?：兼容寬電壓范圍（VIL=0.3xVDD, VIH=0.7xVDD）。

?5. 封裝與設計支持?

• ?封裝?：10引腳VSSOP（3.00mm × 3.00mm）。
• ?布局建議?：敏感信號線（如D0-D2）需遠離高頻干擾，推薦使用多層PCB和0.1μF去耦電容。

?6. 文檔結構?

• 包含特性、應用指南、電氣規格、時序圖、典型電路及封裝信息，覆蓋設計全流程需求。

該文檔為低功耗定時應用提供了完整的硬件設計參考，特別適用于需長期待機的電池驅動場景。
