在汽車電子設計與應用領域，車燈驅動系統的穩定性是直接影響照明效果與行車安全。許多工程師在設計或升級車燈系統時，常常需要面對兩個核心問題：一是在輸入電壓不足時如何實現穩定驅動，二是如何選擇合適的核心驅動芯片以滿足車規級要求。本文將從車燈驅動的系統架構入手，重點分析升壓型驅動芯片F(xiàn)P7208在汽車車燈中的應用。

一、車燈驅動板的核心部分

一塊完整的車燈驅動板本質上是一個高效的電源管理系統，其核心任務是將不穩定的汽車電瓶電壓，轉換并穩定為LED燈珠所需的恒定電壓或恒定電流。
以本文拆解的車燈為例（見下圖所示），這個車燈驅動板的核心模塊，是由LED降壓和升壓模塊組成。

汽車車燈pcb板

LED降壓模塊的作用：將來自汽車電瓶的較高輸入電壓降低至一個穩定的、更低的輸出電壓，為LED燈組或其他低壓電路提供恒壓（CV）或恒流（CC） 供電。
升壓模塊的作用：將來自汽車電瓶的輸入電壓提升至一個穩定的、更高的輸出電壓，以確保近光燈、遠光燈等多顆LED串聯所需的高工作電壓，并能有效應對冷啟動等導致的電壓跌落，保持照明穩定。
二者相輔相成，共同實現了全車燈系統在各種工況下的高效、可靠及安全運行。

二、FP7208升壓的關鍵作用

FP7208作為一款專用于升壓拓?fù)涞?a target="_blank">LED驅動芯片，在車燈升壓驅動模塊中負責升壓恒流輸出驅動車燈。
具備寬輸入電壓范圍（5V-24V），優秀的芯片調整能力，能夠在車輛電源系統波動時，穩定恒流輸出驅動車燈，同時，F(xiàn)P7208具備強大的驅動能力，以滿足車燈的大功率需求，使得燈的功率更大，更亮。其采用0.2V的低反饋電壓架構，有助于降低采樣損耗，提升系統效率。

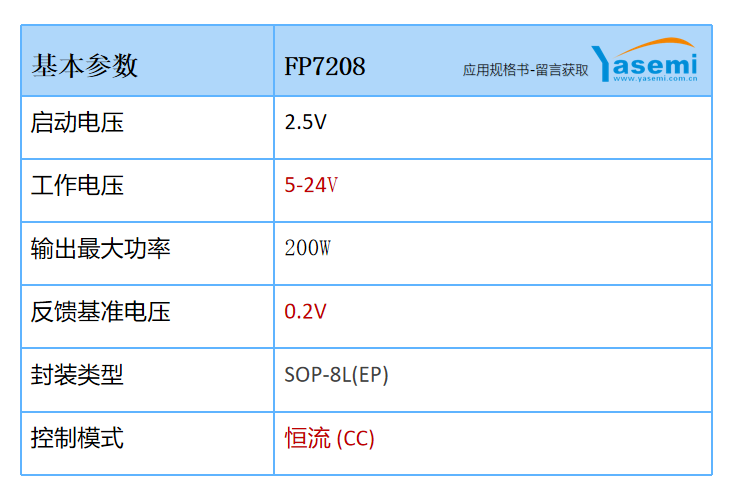

FP7208技術參數表

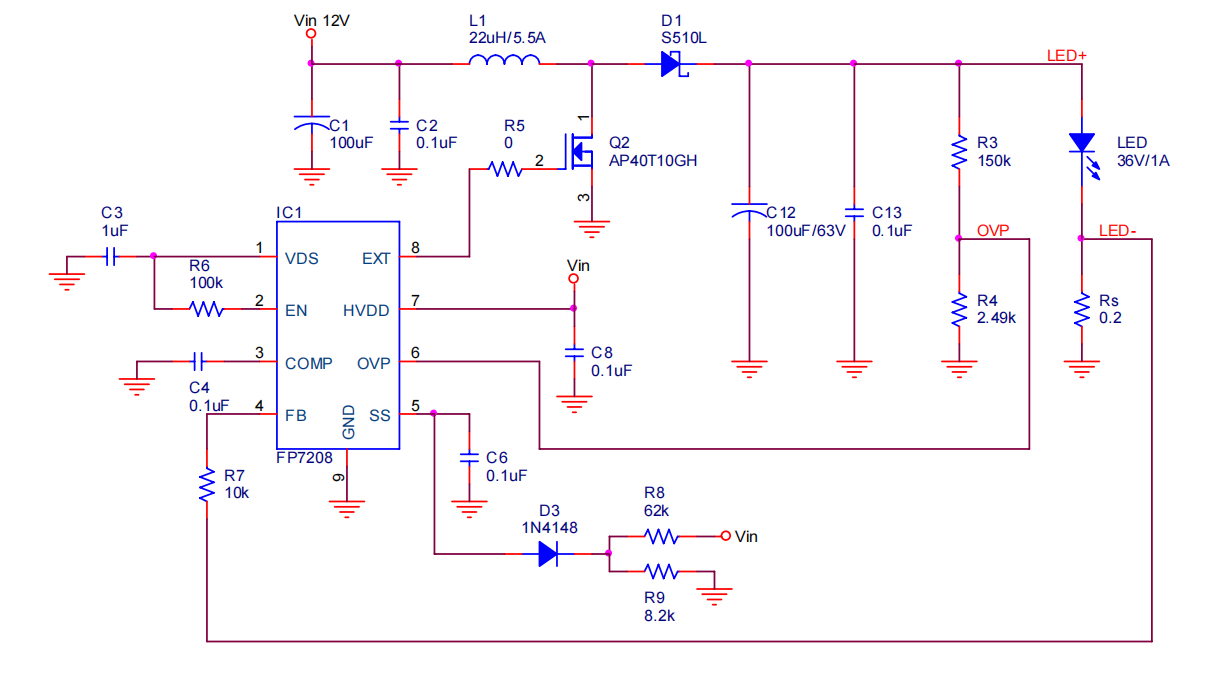

應用電路圖

結語：

FP7208升壓恒流芯片集成了寬壓輸入與PWM調光功能，憑借其高效穩定的性能，在汽車照明領域性能卓越，同時也為戶外及室內LED燈具等多種應用場景帶來可靠的驅動解決方案。
如果您有進一步的技術探討或方案定制需求，歡迎隨時聯系我們雅欣工程師團隊~
