DIA58243是一款專為汽車應用設計的 40V、12A H橋驅動器，集成了電流檢測、診斷和保護功能，適用于有刷直流電機、螺線管及繼電器等負載驅動。該芯片采用高功率工藝技術，提供出色的功率處理能力和熱性能，同時支持 PWM、PH/EN 和獨立半橋模式，可靈活適配不同應用場景。

主要應用

車身控制模塊（BCM/ZCU）：如隱藏門把手、折疊后視鏡、門鎖等。

動力系統：發動機閥門控制、電子換擋器。

熱管理器、空氣懸架等

隨著汽車電子向高集成度、智能化、功能安全方向發展，DIA58243憑借其高功率密度、低 EMI和豐富診斷功能，是未來智能車身控制與電機驅動的重要解決方案。

產品特性

? 工作電壓范圍：4.5V至35V（絕對最大值40V）

? 高低側導通電阻總和（RON_LS+ RON_HS）為84mΩ；最大輸出電流：12A

? 支持高達25kHz的PWM頻率運行，帶自動死區時間控制

? 可配置壓擺率和擴頻時鐘，降低電磁干擾（EMI）

? 集成電流檢測（無需分流電阻），IPROPI引腳提供比例負載電流輸出

? 可配置的電流調節：固定關斷時間

? 保護與診斷功能（支持可配置故障響應：鎖存或重試）

關斷和導通狀態下的負載診斷，檢測開路和短路

電源電壓 (VM) 監控

過流保護

過溫保護

nFAULT 引腳故障指示

? 兼容3.3V/5V邏輯輸入

? 低休眠電流：25°C時典型值1μA

? 支持SPI和HW兩個版本

? 可配置的控制模式

單全橋（支持PWM或PH/EN模式）

雙半橋（獨立模式）

? 封裝：QFN-14 , 3.0mm*4.5mm

產品優勢

超高集成度，節省空間

集成MOSFET、電荷泵和電流檢測及調節，減少外部元件數量，降低BOM成本

3mm×4.5mm 超小QFN封裝，適用于空間受限的汽車電子設計

完全獨立的半橋控制，

靈活應對復雜驅動需求

DIA58243采用全獨立半橋架構，允許用戶對兩個半橋進行完全獨立的控制：

獨立狀態配置：

每個半橋均可單獨設置為高側開啟（H）、低側開啟（L）或高阻態（HiZ），互不干擾。

例如：半橋A可配置為 PWM驅動（H/L切換），同時半橋B保持高阻態（HiZ）或靜態輸出（H/L）。

靈活驅動模式：

支持雙半橋獨立工作，可同時驅動兩個不同的負載（如兩個有刷電機或螺線管）。

也可組合為單全橋模式，驅動單個大電流負載（如高功率電機）。

容錯能力增強：

若一個半橋因故障關閉（HiZ），另一半橋仍可繼續運行，提升系統冗余性。

出色的熱性能，保障高可靠性運行

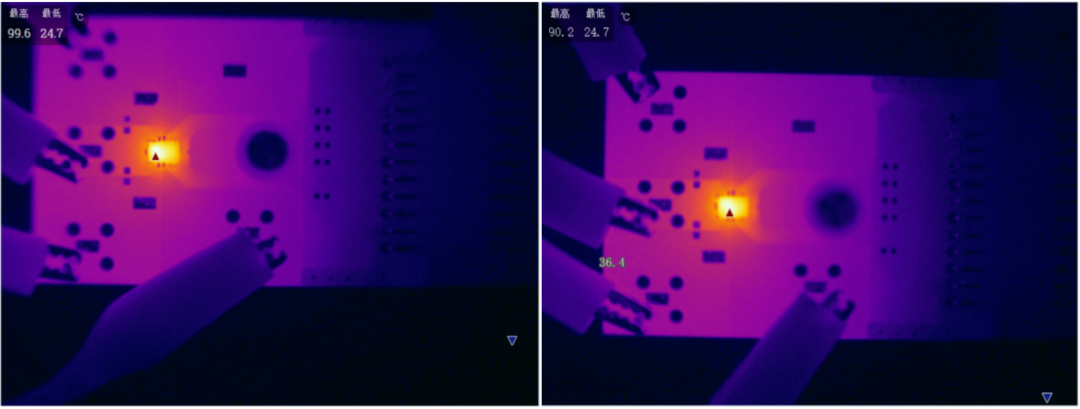

VM=13.5V,Iout=4A,持續工作30分鐘（SR=000），其他同類產品 vs DIA58243

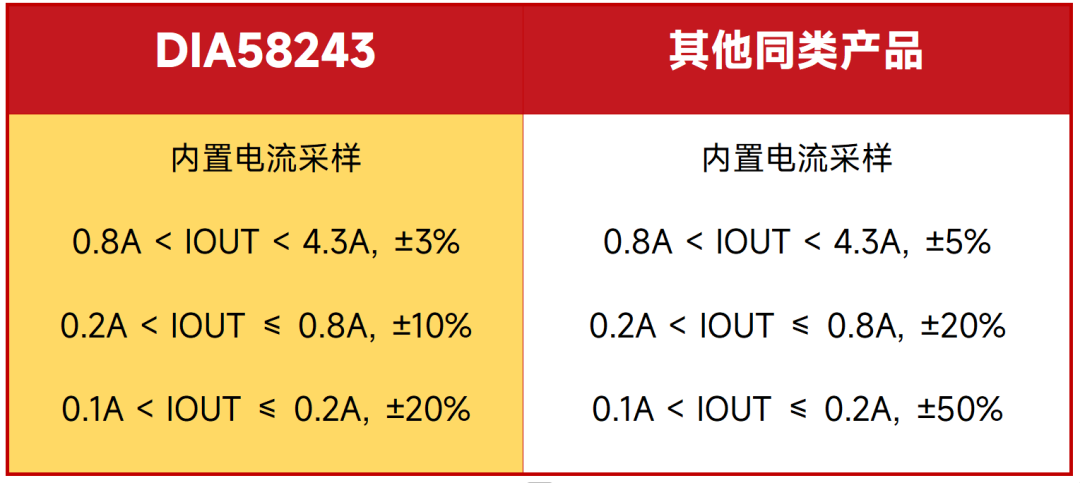

高精度的電流采樣

可配置的電流調節

支持動態電流限制設置，通過SPI或硬件引腳靈活調整輸出電流閾值，防止電機堵轉或過載，降低系統功耗和發熱。

精準的電流控制能力，優化電機效率并延長使用壽命。

增強保護與診斷功能

離線&在線負載診斷：可檢測開路、短路等故障，提升系統可靠性。

過流、過溫、電源過壓與欠壓保護，支持鎖存或自動重試模式，適應不同安全需求。

nFAULT引腳實時反饋故障狀態，SPI接口可精準讀取故障類型，實現高效診斷與定位。

結語

DIA58243憑借高集成度、強健的保護機制、可配置電流調節、全獨立半橋控制、出色的熱性能和靈活的接口選項，在汽車電機驅動領域展現出顯著優勢。無論是車身控制、動力系統還是熱管理系統，該芯片都能提供高效、可靠且緊湊的解決方案，助力汽車電子向更高性能、更低成本邁進。

選擇DIA58243，讓您的設計更智能、更安全、更高效！
