該CDCUN1208LP是一個2：8扇出緩沖器，具有寬工作電源范圍、兩個通用差分/單端輸入以及帶邊沿速率控制的通用輸出（HCSL、LVDS或LVCMOS）。時鐘緩沖器支持 PCIe Gen1、Gen2 和 Gen3。其中一個器件輸入包括一個分頻器，提供 /1、/2、/4 或 /8 的分頻值。該CDCUN1208LP采用 32 引腳 QFN 封裝，可減少解決方案尺寸。該設備靈活且易于使用。某些引腳的狀態決定了上電時的設備配置。或者，CDCUN1208LP提供SPI/I^2^主機處理器控制設備設置的 C 端口。該CDCUN1208LP具有出色的附加抖動性能和低功耗。輸出部分包括四個專用電源引腳，支持來自不同電源域的輸出端口運行。這提供了在不同 LVCMOS 電平上切換的器件時鐘的能力，而無需外部邏輯電平轉換電路。
*附件：cdcun1208lp.pdf

特性

• 支持 PCIe Gen1、Gen2、Gen3
• 配置選項（通過引腳或SPI/I^2^C):
  • 輸入類型（HCSL、LVDS、LVCMOS）
  • 輸出類型（HCSL、LVDS、LVCMOS）
  • 信號邊沿速率（慢、中、快）
  • 時鐘輸入分頻值 （/1、/2、/4、/8） – 僅 IN2
• 低功耗和電源管理功能，包括1.8V工作和輸出使能控制
• 集成穩壓器可改善 PSNR
• 優異的加法抖動性能
  • 200 fs RMS（10 kHz 至 20 MHz），100 MHz 時的
    LVDS
  • 160 fs RMS（10 kHz 至 20 MHz），100 MHz 時的
    HCSL
• 最大工作頻率：
  • 差分模式：高達 400 MHz
  • LVCMOS 模式：高達 250 MHz
• ESD 保護超過 2 kV HBM、500 V CDM
• 工業溫度范圍（–40°C 至 85°C）
• 寬電源范圍（1.8 V、2.5 V 或 3.3 V）

參數

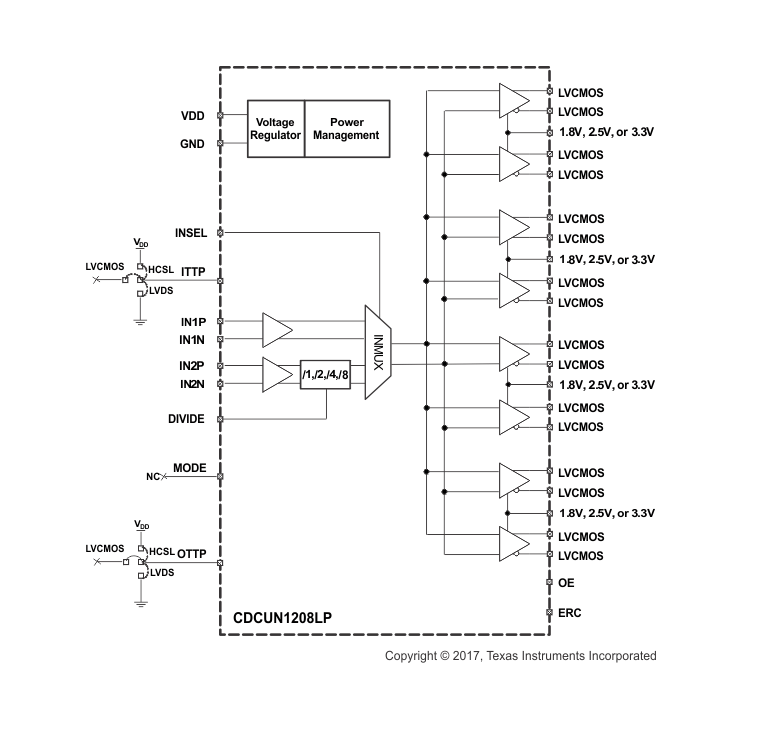

方框圖

?1. 產品概述?
CDCUN1208LP是德州儀器（TI）推出的一款低功耗2:8扇出緩沖器，支持PCIe Gen1/2/3協議，具有通用輸入（HCSL/LVDS/LVCMOS）和輸出配置。核心特性包括：

• ?輸入靈活性?：2個通用差分/單端輸入，支持HCSL、LVDS、LVCMOS信號類型，輸入頻率范圍0.008-400 MHz（差分模式）或0.008-250 MHz（單端模式）。
• ?輸出配置?：8路輸出可獨立配置為HCSL、LVDS或LVCMOS，支持邊緣速率控制（慢/中/快），輸出頻率最高400 MHz（差分）或250 MHz（LVCMOS）。
• ?低功耗設計?：1.8V/2.5V/3.3V寬電源范圍，集成電壓調節器優化電源噪聲抑制（PSNR）。
• ?低抖動性能?：LVDS模式下100 MHz時附加抖動僅200 fs RMS，HCSL模式下160 fs RMS。

?2. 關鍵特性?

• ?時鐘分頻?：IN2輸入支持/1、/2、/4、/8分頻（通過引腳或SPI/I2C配置）。
• ?智能輸入多路復用器?：支持自動切換優先級（IN1為默認主輸入），切換時提供無毛刺過渡。
• ?輸出控制?：支持全局使能（OE引腳）或通過SPI/I2C獨立控制每路輸出。
• ?工業級溫度范圍?：-40°C至85°C。

?3. 應用場景?

• 通信與計算系統
• 工業自動化控制
• 醫療成像設備
• 專業音視頻及數字標牌
• 電機驅動

?4. 封裝與引腳?

• ?封裝?：32引腳VQFN（5mm×5mm），帶散熱焊盤。
• ?引腳功能?：
  • 核心電源（VDD，引腳5）需優先或與輸出電源（VDDOx）同步上電。
  • 配置引腳（如MODE、ERC、OTTP）決定工作模式（引腳控制或SPI/I2C主機控制）。

?5. 技術參數?

• ?電源要求?：VDD與VDDOx可獨立供電（1.8V/2.5V/3.3V），支持混合電壓輸出。
• ?時序特性?：輸出使能至穩定時鐘時間20 μs（LVDS），傳播延遲3.8-6.8 ns（取決于輸出模式）。
• ?ESD保護?：超過2 kV HBM、500 V CDM。

?6. 設計支持?

• ?布局建議?：縮短電源去耦電容走線，散熱焊盤需通過過孔陣列接地。
• ?參考設計?：提供PCIe時鐘分發方案（如搭配CDCM9102使用），包含終端電阻配置示例。

?7. 文檔與支持?

• 包含完整寄存器映射（SPI/I2C可編程）、時序圖及典型應用曲線（如相位噪聲測試結果）。
• 支持通過TI官網獲取更新通知和技術社區（E2E）資源。

該文檔為硬件工程師提供從選型到布局的全流程設計指導，適用于高精度時鐘分配需求場景。
