CDCLVD1208時鐘緩沖器分配兩個可選時鐘輸入（IN0和IN1）之一 8對差分LVDS時鐘輸出（OUT0至OUT7），時鐘偏移最小 分配。該CDCLVD1208可以接受兩個時鐘源進入輸入多路復用器。輸入可以 可以是 LVDS、LVPECL 或 LVCMOS。

該CDCLVD1208專為驅動 50 Ω輸電線路而設計。如果 在單端模式下驅動輸入，適當?shù)钠秒妷海?V AC_REF ，必須應用于未使用的負輸入引腳。
*附件：cdclvd1208.pdf

IN_SEL引腳選擇路由到輸出的輸入。如果此引腳還剩下 打開，則禁用輸出（靜態）。該部件支持故障安全功能。設備 包含輸入滯后，可防止輸出在沒有 輸入信號。

該器件在2.5V電源環境中工作，特性范圍為–40°C至85°C （環境溫度）。該CDCLVD1208采用小型 28 引腳 5mm × 5mm VQFN 封裝 包。

特性

• 2：8 差分緩沖器
• 低附加抖動：在10 kHz至20 MHz時<300fs RMS
• 低輸出偏斜為45 ps（最大值）
• 通用輸入接受LVDS、LVPECL和LVCMOS
• 通過控制引腳選擇時鐘輸入
• 8 個 LVDS 輸出，兼容 ANSI EIA/TIA-644A 標準
• 時鐘頻率：高達 800 MHz
• 器件電源：2.375 V 至 2.625 V
• LVDS基準電壓，V AC_REF ，可用于電容耦合輸入
• 工業溫度范圍：–40°C 至 85°C
• 采用 5 mm × 5 mm 28 引腳 VQFN （RHD） 封裝
• ESD 保護超過 3 kV HBM、1 kV CDM
• 應用
  • 電信和網絡
  • 醫學影像
  • 測試和測量設備
  • 無線通信
  • 通用時鐘

參數

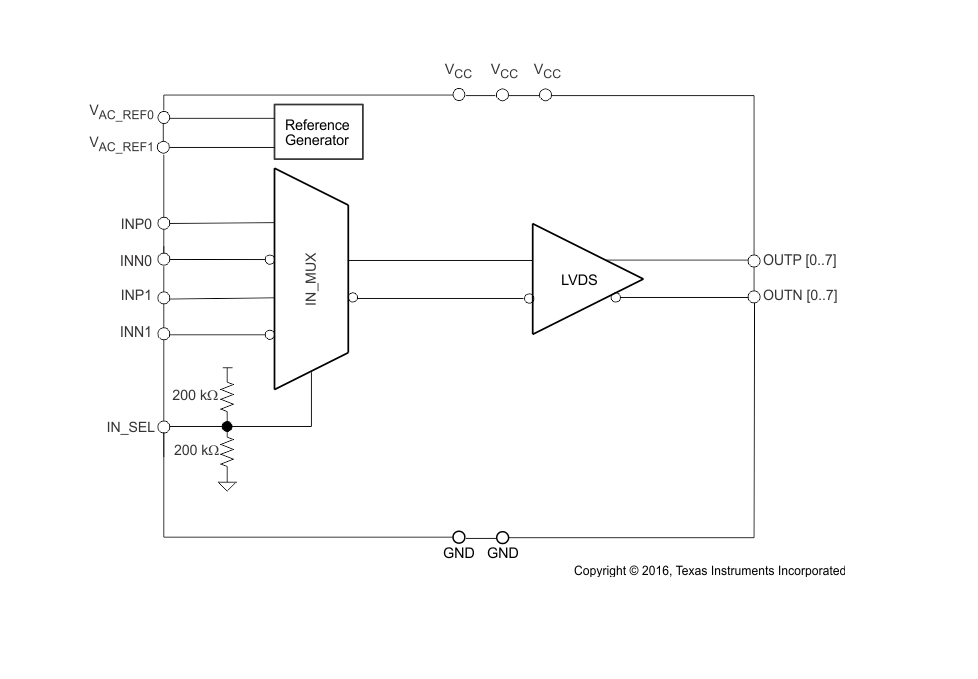

方框圖

?1. 產品概述?
CDCLVD1208是德州儀器(TI)推出的2:8差分LVDS緩沖器，專為高性能時鐘分配設計。核心特性包括：

• ?低抖動性能?：附加抖動<300fs RMS（10kHz-20MHz帶寬）
• ?高頻率支持?：工作頻率達800MHz
• ?多協議兼容?：支持LVDS/LVPECL/LVCMOS輸入
• ?工業級可靠性?：工作溫度范圍-40°C至85°C，ESD防護達3kV HBM

?2. 關鍵參數?

• ?電氣特性?：
  • 供電電壓：2.375V-2.625V
  • 輸出偏斜：最大45ps
  • 傳播延遲：1.5ns（典型值）
• ?熱性能?：
  • 結到環境熱阻：34°C/W（VQFN封裝）

?3. 功能描述?

• ?雙輸入選擇?：通過IN_SEL引腳選擇IN0或IN1作為時鐘源
• ?失效保護?：內置輸入遲滯防止無信號時輸出振蕩
• ?靈活接口?：
  • 輸入支持DC/AC耦合
  • 輸出可驅動50Ω傳輸線

?4. 典型應用?

• 電信網絡設備時鐘分配
• 醫療成像系統
• 無線通信基站
• FPGA時鐘樹管理

?5. 設計要點?

• ?布局建議?：
  • 每個電源引腳配置0.1μF去耦電容
  • 裸露焊盤需焊接至PCB散熱層
• ?輸入配置?：
  • 未用輸入建議通過1kΩ電阻接地
  • LVCMOS輸入需限制擺幅（VIH≤VCC）

?6. 封裝信息?

• 28引腳VQFN封裝（5mm×5mm）
• 符合RoHS標準，支持卷帶包裝

文檔包含完整的引腳定義、時序圖、熱阻參數及詳細的規格參數表，適用于高速數字系統的時鐘網絡設計。
