一、項目背景與痛點

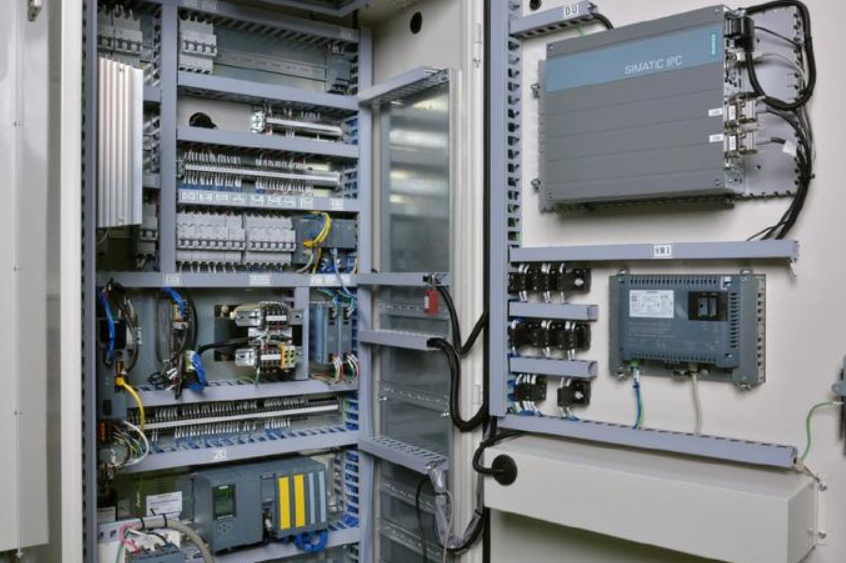

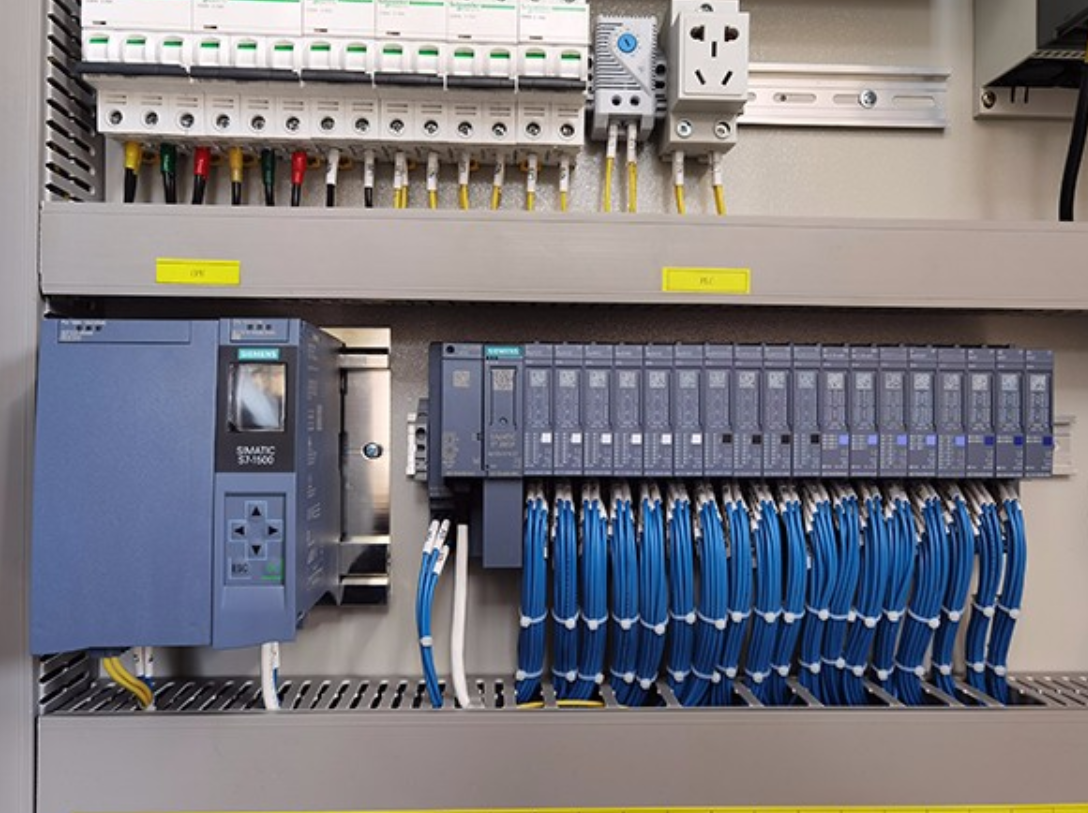

某礦業公司選礦車間需將中央控制室內的西門子S7-1200PLC（安裝于配電箱）與2000米外破碎車間的多個ET 200SP分布式IO站建立實時通信。兩地之間被山體阻隔，并存在一個10m×15m×15m的物料輸送隧道，傳統方案面臨三大痛點：

物理阻隔：隧道山體完全遮擋視線，無法部署光纖或直連無線

環境復雜：隧道內含金屬支架與動力電纜，電磁干擾嚴重

成本瓶頸：開挖隧道鋪設線纜預算超200萬元，工期長達45天

二、捷米特JM-Bidge01k核心功能
針對工業復雜場景設計的專業網橋：

超強繞射：5GHz頻段結合MIMO-OFDM技術，衍射增益達18dB

工業防護：IP67防護等級，-40℃~75℃寬溫運行

智能抗擾：DFS動態跳頻規避干擾，誤碼率＜10??

千兆帶寬：802.11ac協議，實測吞吐量400Mbps（2000米）

三、無線通訊解決方案
1.系統架構設計

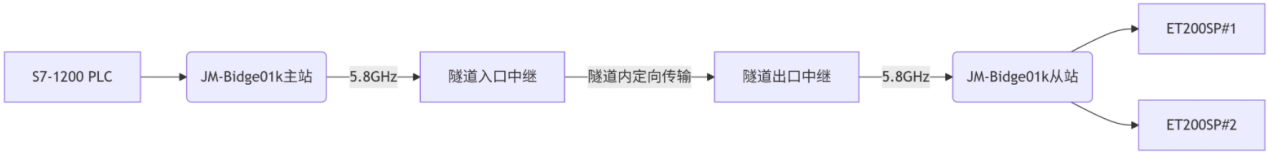

采用三級無線中繼組網：

圖表

2.關鍵實施步驟

點位勘測
使用APPMaster場強分析軟件定位中繼點：

隧道入口處（距PLC800米）

隧道出口處（距IO站700米）

信號衰減控制在-75dBm內

抗干擾部署

隧道內網橋加裝定向拋物面天線（增益24dBi）

所有設備接地電阻＜4Ω

通訊周期設置為100ms（預留300%帶寬余量）

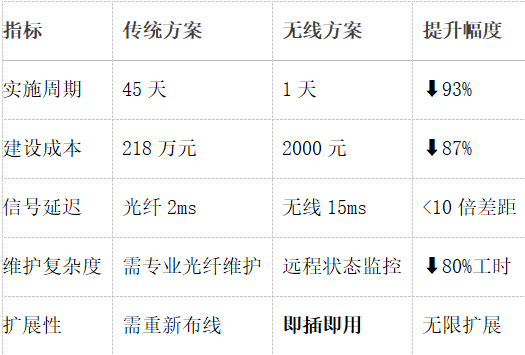

四、實施效果對比

五、應用成效

實時性達標
PROFINETIO通信周期100ms穩定保持，ET 200SP輸入信號到PLC處理的端到端延遲≤35ms

抗環境干擾
在隧道內大型破碎機啟停時（瞬間干擾＞4kV），通訊誤碼率仍保持0.001%

六、總結
捷米特JM-Bidge01k通過三級無線中繼架構，成功突破隧道阻隔實現2000米非視距通信。該方案證明：

工業無線可靠性：在復雜電磁環境下仍保持99.99%通訊可用率

經濟性革命：節省成本達傳統方案的87%，ROI周期＜2個月

敏捷部署優勢：施工周期從45天壓縮至1天，避免產線停工

技術啟示：對于存在物理阻隔的工業場景，采用智能網橋+戰略級中繼的組網方式，可替代95%以上的有線方案。建議在隧道中部加裝溫濕度傳感器，實時監控網橋工作環境以進一步提升系統魯棒性。

此案例為礦山、隧道、港口等特殊環境下的工業通信提供了可復用的實施范式，標志著非視距無線通訊傳輸技術正式邁入工業核心控制領域。
