一、場景實施背景

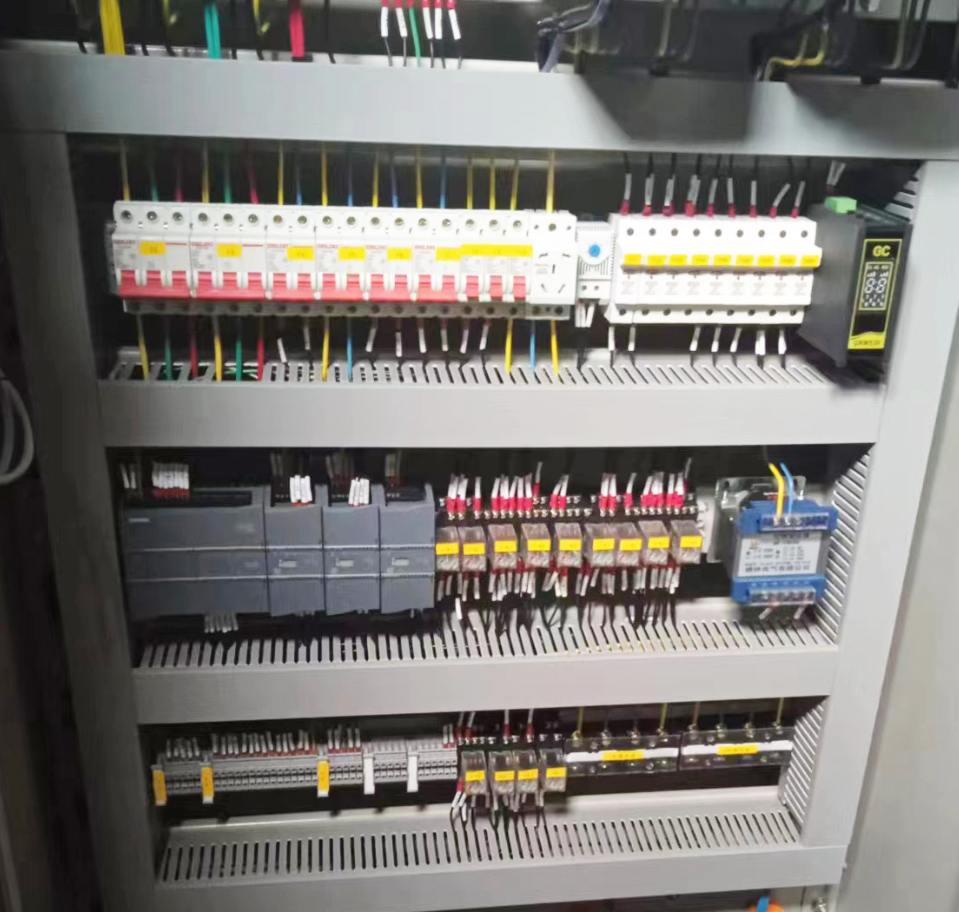

在某大型工業廠區內，一臺西門子PLC 1200控制器被安裝于中央控制室的室內配電箱中，它是整個生產流程的控制核心，負責統籌調度各類設備的運行、精準采集生產數據以及執行復雜的控制邏輯，保障生產系統的有序運轉。

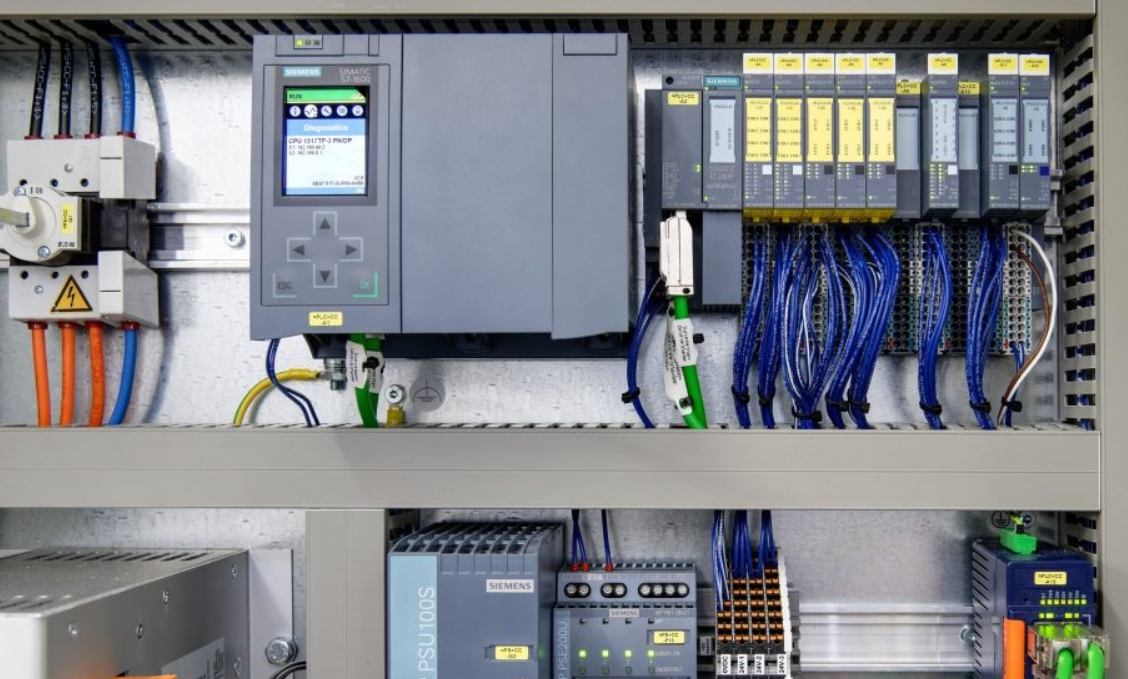

而多個ET 200SP分布式遠程IO模塊則分布在3000米外的另一個生產車間室內，這些IO模塊承擔著實時監測現場設備運行狀態（如電機轉速、設備溫度等）、采集各類傳感器數據（包括壓力、流量、液位等）以及接收并執行PLC 1200發出的控制指令的重要任務，是生產現場不可或缺的分布式控制節點。

然而，PLC 1200與多個ET 200SP分布式遠程IO模塊之間的通訊面臨著巨大挑戰。兩者相距高達3000米，遠超常規短距離無線通訊技術的覆蓋范圍，且中間不僅隔著多面墻體，還存在一個體積為10×15×15米的隧道，導致雙方處于相互不可見的狀態。若采用有線通訊方式，需要跨越極長距離、穿透多重障礙物進行布線，不僅施工難度極大，成本也高得驚人，因此，采用可靠的無線通訊方式成為實現兩者數據傳輸?shù)谋厝贿x擇。

二、項目痛點

1. 超遠距離通訊障礙：PLC 1200與ET 200SP分布式遠程IO模塊之間的距離達到3000米，這一距離遠超大多數普通無線通訊設備的有效傳輸范圍，常規設備難以在如此遠的距離下實現穩定的數據傳輸。

2. 多重障礙物阻隔：中間存在多面墻壁和體積較大的隧道等障礙物，這些障礙物會對無線信號產生強烈的吸收、反射和散射作用，導致信號大幅衰減，嚴重影響通訊質量，常規無線設備難以有效穿透這些障礙物建立穩定通訊鏈路。

3. 非視距傳輸難題：由于障礙物的阻擋，PLC 1200與ET 200SP分布式遠程IO模塊處于非視距狀態，點對點的無線信號傳輸路徑被完全遮擋，進一步增加了信號傳輸?shù)碾y度，使得通訊的穩定性和可靠性難以保障。

4. 多設備并發通訊需求：項目需要實現PLC 1200與多個ET 200SP分布式遠程IO模塊之間的同時通訊，這對無線通訊設備的并發處理能力、數據傳輸速率和穩定性都提出了極高的要求。

三、遠創智控YC-Bridge-WL無線網橋功能簡介

遠創智控YC-Bridge-WL無線網橋是一款專為長距離、復雜工業環境設計的高性能無線傳輸設備，具備以下卓越功能：

1. 超遠距傳輸能力：采用大功率發射模塊和高增益定向天線，結合先進的無線傳輸技術，能夠在3000米及以上的遠距離環境下實現穩定的無線通訊，輕松滿足本項目的超長距離傳輸需求。

2. 強大的障礙物穿透與繞射能力：通過優化信號調制方式和增強信號強度，具備出色的障礙物穿透和繞射能力，能夠有效應對墻壁、隧道等障礙物對信號的阻隔，確保在復雜環境下信號的穩定傳輸。

3. 高穩定性與抗干擾性能：搭載專業的抗干擾芯片和獨特的跳頻技術，能夠有效抵御工業現場中各類電磁設備產生的強電磁干擾，保證數據傳輸?shù)臏蚀_性和實時性，完全滿足工業控制領域?qū)νㄓ嵉膰揽烈蟆?/p>

4. 支持多設備并發連接：具備強大的多用戶接入能力和數據處理能力，可同時與多個遠程IO模塊進行高速通訊，輕松滿足本項目中多個ET 200SP分布式遠程IO模塊的連接需求。

5. 便捷的安裝與智能化配置：設備設計緊湊，安裝方式靈活，可通過支架快速固定；配備圖形化配置界面和自動適配功能，工作人員無需復雜培訓即可快速完成設備的安裝、調試和參數配置，降低了現場實施的技術門檻。

四、解決方案描述

1. 設備部署規劃：在PLC 1200所在的中央控制室室內，選擇高處且盡可能朝向接收端方向、遮擋較少的位置安裝一臺遠創智控YC-Bridge-WL無線網橋作為發射端，并精確調整天線角度，使其信號能夠最大程度地向接收端方向輻射；在多個ET 200SP分布式遠程IO模塊所在的生產車間室內，同樣選擇合適的高處位置安裝另一臺遠創智控YC-Bridge-WL無線網橋作為接收端，確保接收端能夠最大程度地捕獲發射端傳來的信號。

2. 網絡鏈路搭建：使用網線將發射端無線網橋與PLC 1200的以太網接口直接連接，使PLC 1200產生的控制指令和需要傳輸?shù)臄?shù)據能夠順利發送至發射端；將接收端無線網橋通過網線與ET 200SP分布式遠程IO模塊連接的工業交換機相連（若多個IO模塊集中部署），或直接與各IO模塊的以太網接口連接，從而構建起完整的無線數據傳輸鏈路。

3. 參數協同配置：對發射端和接收端的無線網橋進行統一參數配置，設置相同的工作頻段、網絡名稱（SSID）、加密協議及密碼，同時根據現場無線環境優化傳輸功率和信道，確保兩者能夠快速建立穩定的通訊連接，實現PLC 1200與多個ET 200SP分布式遠程IO模塊之間的雙向數據實時傳輸。

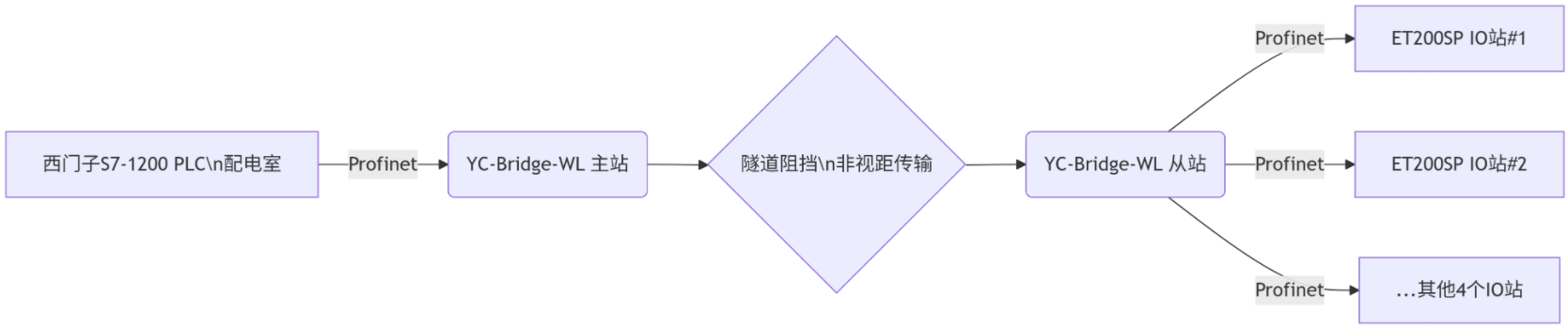

五、結構拓撲圖

六、實施過程

1. 現場全面勘查與規劃：組織經驗豐富的技術團隊對PLC 1200和ET 200SP分布式遠程IO模塊的具體安裝位置、中間障礙物的分布情況（包括墻壁的材質、厚度，隧道的結構等）、現場電磁干擾源的分布以及無線信號傳播環境進行詳細勘查。結合遠創智控YC-Bridge-WL無線網橋的性能參數，通過信號模擬測試，確定最佳的無線網橋安裝位置、天線角度和傳輸路徑，制定詳細的實施規劃方案。

2. 設備安裝與固定：按照確定的安裝方案，使用高強度安裝支架將兩臺遠創智控YC-Bridge-WL無線網橋分別牢固固定在選定位置，確保設備安裝平穩，能夠抵御工業環境中的振動、風吹等因素影響。同時，使用高質量工業網線連接設備與PLC、IO模塊或交換機，確保網線接口連接牢固、接觸良好，并做好接口的防水、防塵處理。

3. 參數配置與調試：通過筆記本電腦連接到無線網橋的配置界面，按照預設參數進行配置，包括網絡名稱、加密方式、工作信道、傳輸功率等。配置完成后，進行點對點通訊測試，檢查發射端與接收端之間的信號強度、連接穩定性和數據傳輸速率。若信號強度不足或存在干擾，對天線角度、工作信道等進行微調，直至通訊狀態達到最佳。

4. 系統聯調與優化：將PLC 1200與發射端、多個ET 200SP分布式遠程IO模塊與接收端完全連接，進行系統整體聯調。測試PLC 1200對各IO模塊的控制指令下達是否準確、及時，各IO模塊采集的傳感器數據上傳至PLC 1200是否完整、實時。模擬各種生產工況，觀察系統在不同負載下的通訊表現，對發現的問題進行針對性優化，如調整數據傳輸優先級、優化協議參數等，確保系統穩定運行。

5. 運行監測與項目驗收：系統聯調通過后，對設備進行為期至少一周的連續運行監測，記錄設備的運行狀態、信號強度、數據傳輸成功率等關鍵指標，確保設備在各種環境條件下都能穩定工作。監測期間無異常后，組織客戶方進行項目驗收，提供詳細的設備運行報告、操作手冊和維護指南，完成項目交付。

七、應用效果

1. 超長距離穩定通訊：遠創智控YC-Bridge-WL無線網橋成功突破了3000米的遠距離限制，并且有效穿透了中間的墻壁和隧道等障礙物，實現了PLC 1200與多個ET 200SP分布式遠程IO模塊之間穩定、實時的數據傳輸，數據傳輸準確率高達99.95%以上，完全滿足工業控制對實時性和可靠性的要求。

2. 多設備并發高效通訊：該無線網橋充分發揮了其強大的多設備并發處理能力，多個ET 200SP分布式遠程IO模塊與PLC 1200之間的數據傳輸互不干擾，通訊效率高，確保了生產現場各類數據的及時交互和控制指令的快速響應。

3. 安裝維護經濟便捷：相比傳統的有線通訊方式，無線網橋的安裝無需進行大規模的布線施工，大大縮短了施工周期，節省了大量的線纜、管道及人工成本。在日常維護中，通過設備的遠程監控功能和本地配置界面，可方便地對設備運行狀態進行監測和參數調整，設備故障率低，維護成本顯著降低。

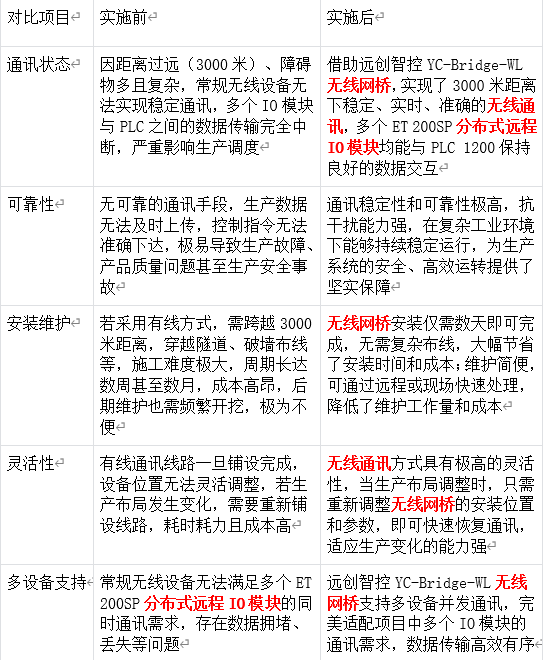

八、項目實施前后效果對比

九、總結

本項目通過采用遠創智控YC-Bridge-WL無線網橋，成功攻克了西門子PLC 1200與3000米外多個ET 200SP分布式遠程IO模塊在存在墻壁和隧道阻擋、非視距情況下的無線通訊難題。

該解決方案不僅實現了超長距離下穩定、實時、準確的數據傳輸，滿足了工業生產對通訊的高標準要求，還在安裝成本、施工周期、維護便捷性和系統靈活性等方面展現出顯著優勢。與傳統有線通訊方式相比，大幅降低了項目實施的難度和成本，同時為未來生產布局的調整提供了極大便利。

遠創智控YC-Bridge-WL無線網橋憑借其卓越的超遠距傳輸能力、強大的障礙物穿透與繞射能力、高穩定性與抗干擾性以及對多設備并發連接的良好支持，成為解決長距離、復雜工業環境下無線通訊問題的理想之選，為類似場景的通訊需求提供了可靠且高效的參考解決方案。

《具體內容配置過程及其他相關咨詢請與武工留言交流》
