探索微型逆變器技術的未來發展方向及MOS管在其中的關鍵作用

1. 2025年高端微型逆變器技術趨勢

2025年高端微型逆變器技術將在以下幾方面取得重大突破：1.1 單級拓?fù)浣Y(jié)構成為主流

傳統的微型逆變器多采用兩級架構（DC-DC升壓+DC-AC逆變），但2025年，單級拓?fù)浼軜?gòu)（如單級DAB雙向主動橋、單級反激式）將成為高端機型的主流方向。這種架構直接將直流電轉換為交流電，減少了能量轉換環節。

優勢：單級架構可以顯著提升系統效率（峰值效率可達97.5%），降低系統成本（BOM成本優化），提高功率密度（體積更小巧），并增強系統可靠性（元件數量減少，故障點相應減少）。

挑戰：其對控制算法的復雜性要求更高，需要高性能的MCU（如ARM Cortex-M4F內核的處理器）來實現精準控制。

1.2 第三代半導體應用深化

氮化鎵（GaN）和碳化硅（SiC）等第三代半導體材料在微型逆變器中的應用將從概念和試點走向大規模商業化。

氮化鎵（GaN）：特別是在雙向GaNFast功率芯片的推動下，單級架構得以實現。一顆雙向GaN芯片可以替代最多4顆傳統硅基MOSFET，顯著提高開關頻率（MHz級別），降低開關損耗，從而提升效率和功率密度。

碳化硅（SiC）：SiC二極管因其高耐壓（1200V）、高溫特性和低反向恢復損耗，在高效整流環節優勢明顯，常與硅基MOSFET或IGBT配合使用。

1.3 AI賦能與智能運維

人工智能（AI）技術將深度融入微型逆變器，實現組件級監控、智能診斷和主動預警。

智能MPPT算法：AI算法可以更精準地預測和跟蹤最大功率點（MPPT效率超過99.8%），即使在復雜的光照條件（如局部陰影、快速變化）下也能最大化發電量。

智慧能源管理：通過與云端平臺協同，AI可實現家庭用電習慣學習、電網電價預測，并優化光伏發電、儲能電池和負載用電之間的調度策略，提升經濟性。

運維革新：AI圖像識別工具可輔助系統設計，而AI客服機器人能快速響應故障查詢，降低運維成本。

1.4 更廣泛的組件兼容性與安全性

隨著光伏組件技術向大功率和大電流發展，微型逆變器需要與之適配。

大電流輸入：高端微逆將支持最大輸入電流至18A甚至更高，以匹配采用大尺寸硅片（如182mm、210mm）的組件。

多通道獨立MPPT：支持2路甚至4路獨立MPPT輸入，允許單個逆變器連接多塊功率、朝向或陰影條件不同的組件，每塊組件都能獨立工作在最佳狀態（發電量提升最高達22%）。

安全性：組件級快速關斷（MLSD）將成為標準配置，通過無線通信（如Wi-Fi、Sub-GHz）實現緊急情況下的快速斷電，滿足最高安全標準。

1.5 更高功率密度與模塊化設計

功率密度提升：通過采用高頻化（GaN、SiC助力）、磁集成技術（如將多個電感集成到一個磁芯中）和緊湊封裝，微型逆變器的體積將進一步縮小，重量更輕，便于安裝。

模塊化與可擴展性：面向工商業應用，模塊化并聯設計允許靈活擴容，單個模塊功率可達520W~2000W，通過并聯可滿足更高功率需求。

2. MOS管在微型逆變器中的應用詳情

MOSFET（金屬氧化物半導體場效應晶體管）是微型逆變器中不可或缺的功率開關器件，其性能和選用直接影響整機的效率、成本和可靠性。

2.1 主要應用模塊

微型逆變器中主要需要MOS管的模塊如下：

DC/DC變換級：其功能是將光伏組件輸出的可變直流電壓升壓或轉換為適合逆變的穩定直流電壓。常用拓?fù)渑e例為反激式 (Flyback)，MOS管工作特點是高頻開關，承受直流輸入電流。

DC/AC逆變級：該模塊負責將直流電轉換為與電網同頻同相的交流電。常用拓?fù)渑e例是全橋逆變 (Full-Bridge)，MOS管工作特點為高頻開關，承受交流輸出電流。

功率解耦電路：主要作用是緩沖光伏組件輸出與電網交換能量之間的二次脈動功率，以此提升系統穩定性與壽命。常用拓?fù)渑e例是Buck-Boost電路，MOS管工作特點是高頻開關，用于充放電控制。

輔助電源與保護電路：此電路為控制芯片、驅動電路等提供低壓電源，同時實現防反接、軟啟動等保護功能。常用拓?fù)渑e例有反激式、Buck電路，MOS管工作特點是小功率開關。

2.2 MOS管數量估算

微型逆變器中MOS管的數量取決于拓?fù)浣Y(jié)構和功率等級：

一拖二機型 (500-800W)：如采用反激式DC/DC和全橋逆變，通常需要6-8顆MOS管（DC/DC級2-4顆，逆變級4顆）。

一拖四機型 (1000-2000W)：如采用交錯反激DC/DC和全橋逆變，MOS管數量可能增加至10-14顆（DC/DC級4-8顆，逆變級4-6顆）。

單級拓?fù)錂C(jī)型：由于結構簡化，MOS管數量可能減少至4-6顆（例如，采用4顆雙向GaN芯片構建的單級全橋架構）。

2.3 關鍵參數要求

不同應用位置對MOS管的參數要求側重點不同：

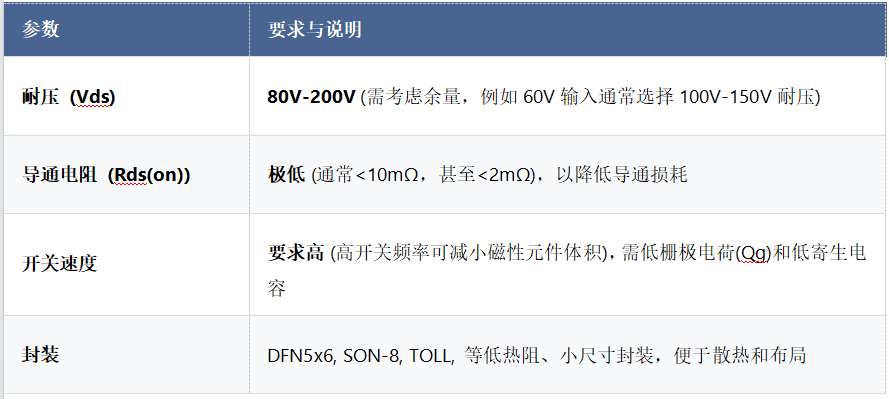

DC/DC變換級 (低壓側)

耐壓 (Vds)：80V-200V (需考慮余量，例如60V輸入通常選擇100V-150V耐壓)

導通電阻 (Rds(on))：極低 (通常<10mΩ，甚至<2mΩ)，以降低導通損耗

開關速度：要求高 (高開關頻率可減小磁性元件體積)，需低柵極電荷(Qg)和低寄生電容

封裝：DFN5x6, SON-8, TOLL等低熱阻、小尺寸封裝，便于散熱和布局

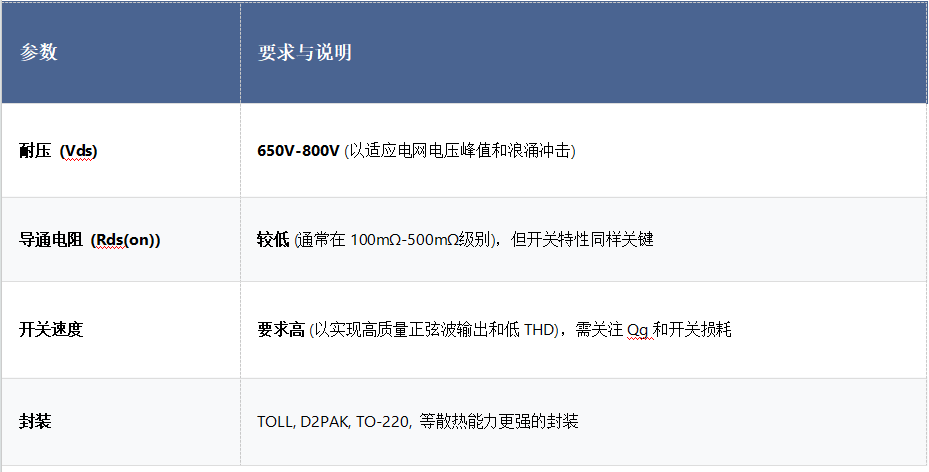

DC/AC逆變級 (高壓側)

耐壓 (Vds)：650V-800V (以適應電網電壓峰值和浪涌沖擊)

導通電阻 (Rds(on))：較低 (通常在100mΩ-500mΩ級別)，但開關特性同樣關鍵

開關速度：要求高 (以實現高質量正弦波輸出和低THD)，需關注Qg和開關損耗

封裝：TOLL, D2PAK, TO-220等散熱能力更強的封裝

2.4 具體MOS管型號應用舉例

以下是一些適用于不同模塊的MOS管型號參考：

優化器/DC-DC變換級 (低壓側) MOS選型

光伏優化器主要作用是穩定并提升光伏板輸出電壓，一般需要低導通電阻的MOS管以減小損耗。

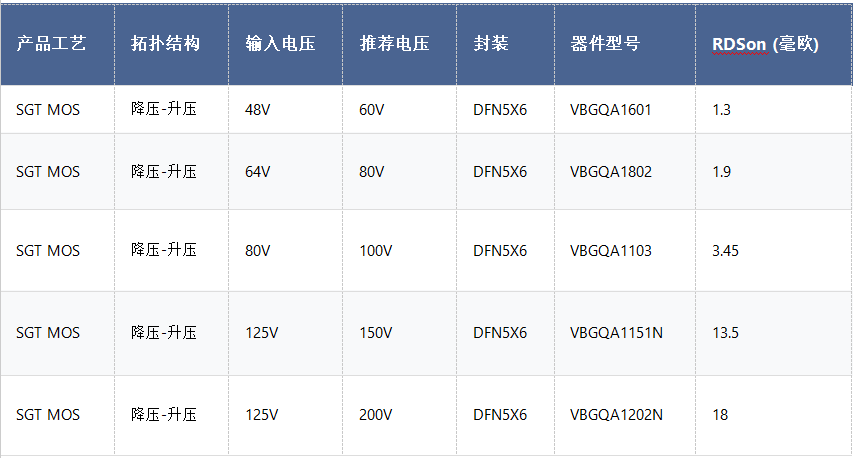

SGT MOS，降壓-升壓拓?fù)洌?8V輸入，60V推薦電壓，DFN5X6封裝，VBGQA1601型號，RDSon 1.3mΩ

SGT MOS，降壓-升壓拓?fù)洌?4V輸入，80V推薦電壓，DFN5X6封裝，VBGQA1802型號，RDSon 1.9mΩ

SGT MOS，降壓-升壓拓?fù)洌?0V輸入，100V推薦電壓，DFN5X6封裝，VBGQA1103型號，RDSon 3.45mΩ

SGT MOS，降壓-升壓拓?fù)洌?25V輸入，150V推薦電壓，DFN5X6封裝，VBGQA1151N型號，RDSon 13.5mΩ

SGT MOS，降壓-升壓拓?fù)洌?25V輸入，200V推薦電壓，DFN5X6封裝，VBGQA1202N型號，RDSon 18mΩ

微型逆變器-H橋/DC-AC逆變級 (高壓側) MOS選型

逆變級需要將直流電轉換成交流電，對MOS管的耐壓和開關特性要求較高。

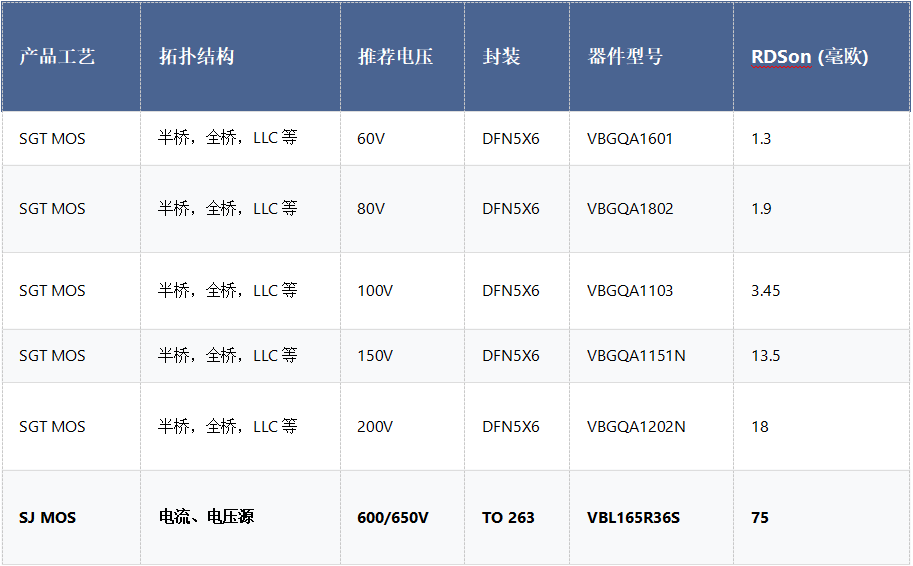

SGT MOS，半橋/全橋/LLC等拓?fù)洌?0V推薦電壓，DFN5X6封裝，VBGQA1601型號，RDSon 1.3mΩ

SGT MOS，半橋/全橋/LLC等拓?fù)洌?0V推薦電壓，DFN5X6封裝，VBGQA1802型號，RDSon 1.9mΩ

SGT MOS，半橋/全橋/LLC等拓?fù)洌?00V推薦電壓，DFN5X6封裝，VBGQA1103型號，RDSon 3.45mΩ

SGT MOS，半橋/全橋/LLC等拓?fù)洌?50V推薦電壓，DFN5X6封裝，VBGQA1151N型號，RDSon 13.5mΩ

SGT MOS，半橋/全橋/LLC等拓?fù)洌?00V推薦電壓，DFN5X6封裝，VBGQA1202N型號，RDSon 18mΩ

SJ MOS (超結MOS)，電流/電壓源拓?fù)洌?00/650V推薦電壓，TO 263封裝，VBL165R36S型號，RDSon 75mΩ

注：SJ MOS（超結MOS）常用于高壓逆變部分，例如150V/19mΩ和800V/250mΩ這兩參數范圍也常見于此類應用。

3. 選型建議與未來展望

在選擇微型逆變器中的MOS管時，除了上述參數，還需綜合考慮成本、可靠性（如工作結溫、雪崩能力）、供應商支持和供應鏈穩定性。

功率等級：對于250W-800W的中低功率微逆，全MOSFET方案（尤其是低壓DC/DC部分采用SGT MOSFET）因其優異的開關性能和導通損耗而占優。對于800W以上的高功率段，逆變橋臂可能會引入IGBT（如捷捷微電JMH65R系列）以平衡導通損耗和成本。

拓?fù)浣Y(jié)構：反激拓?fù)涑Ｒ?jiàn)于DC/DC級，需選用高壓MOSFET（650V-800V）。全橋或H橋拓?fù)溆糜谀孀兗?jí)，每臂需要一顆MOSFET（或IGBT）。

技術趨勢：追求極致效率和功率密度時，應優先考慮GaN HEMT（特別是雙向GaN）和SiC MOSFET，它們正在逐步侵蝕傳統硅基MOSFET的應用空間。

未來展望：隨著材料技術（如GaN、SiC的進一步成熟和成本下降）和封裝技術（如雙芯片封裝、模塊化集成）的進步，MOS管乃至整個功率變換系統的性能還將持續提升，成本有望進一步降低。

同時，AI技術不僅在系統層面優化運維，未來也可能深入到芯片層級，實現更智能、更自適應的MOS管驅動和保護，從而挖掘出微逆系統的更大潛力。
