第一章 概述：功率電子領域的革新與挑戰

1.1 報告背景與核心議題

在現代工業與消費電子領域，開關電源作為電能轉換與管理的核心，其性能直接決定了終端產品的效率、尺寸、重量與成本。隨著全球?qū)δ苄嵘?、碳排放降低和系統小型化的需求日益迫切，傳統的硅（Si）基功率器件及其所依賴的電源變換技術正面臨性能瓶頸的挑戰。本報告旨在深入剖析這一關鍵技術領域，重點圍繞三個核心議題展開：首先，詳盡闡述常見的電源拓撲結構及其工作特性；其次，分析傳統功率器件（Si MOSFET與Si IGBT）的選型原則與應用分界線；最后，將核心聚焦于第三代半導體材料——碳化硅（SiC）及其制成的MOSFET器件，深入探討其在這些拓撲中的本質優勢、帶來的系統級效益，以及當前面臨的設計挑戰與未來市場趨勢。

通過對物理材料、器件特性、系統級集成、設計挑戰與市場動態的全面梳理與分析，本報告旨在構建一個完整的技術敘事，為工程師、研發人員及行業決策者提供一份精準、深入且具有前瞻性的專業技術參考。

1.2 功率電子的發展歷程與SiC技術的崛起

功率電子器件的發展歷程是一部材料與工藝不斷突破的演進史。自上世紀80年代以來，硅基MOSFET因其卓越的開關速度和易于驅動的特性，成為低壓、高頻應用的主流選擇，其工作頻率可達到兆赫茲級別 。隨后，絕緣柵雙極晶體管（IGBT）的出現，通過融合MOSFET的電壓控制特性和雙極型晶體管的高電流承載能力，解決了高壓、大功率應用中的導通損耗問題，但其開關速度相對較慢，通常工作在低于20kHz的頻率范圍 。

然而，在諸如新能源汽車、光伏發電、智能電網等新興高功率、高電壓應用中，傳統的Si器件在效率、功率密度和可靠性方面逐漸顯露出局限性。Si IGBT在高頻下的巨大開關損耗限制了其在車載逆變器和充電樁等高頻高壓場景的應用，而Si MOSFET在高壓下導通電阻急劇增大，使其無法勝任高壓領域。

在這一背景下，以碳化硅（SiC）為代表的寬禁帶半導體技術應運而生。SiC憑借其獨特的物理優勢，能夠制造出兼具高耐壓、低導通電阻和極快開關速度的功率器件，從而有效打破了Si器件在功率、電壓和頻率之間的傳統制約。SiC技術的崛起，標志著功率電子領域正在經歷一場由底層材料創新所驅動的深刻變革，為實現更高能效、更小體積和更高可靠性的電源系統提供了關鍵的底層技術支撐。

第二章 常見電源拓撲結構與傳統器件選型原則

2.1 基礎DC/DC電源拓撲分析

電源拓撲是開關電源系統的骨架，根據其是否包含變壓器實現輸入輸出的電氣隔離，可分為非隔離型和隔離型兩大類。

2.1.1 非隔離型拓撲

Buck降壓拓撲： Buck拓撲可能是最簡單的DC/DC變換電路，其核心作用是將輸入電壓降低至一個較低的輸出電壓 。其工作原理是通過功率開關（如MOSFET）的高頻通斷，將輸入的直流方波通過電感/電容（LC）濾波器進行平滑處理，從而獲得穩定的直流輸出電壓。該拓撲的特點在于輸出電壓恒小于或等于輸入電壓，且輸出電流平滑，但輸入電流由于開關的斬波作用而不連續 。

Boost升壓拓撲： 與Buck降壓相反，Boost拓撲用于將輸入電壓提升至一個更高的輸出電壓 。該拓撲通過重新排列電感、開關和二極管的位置來實現能量的升壓轉換。其主要特點是輸入電流平滑，但輸出電流不連續。Boost拓撲常用于電池升壓、功率因數校正（PFC）等應用 。

Buck-Boost降壓-升壓拓撲： 該拓撲通過電感、開關和二極管的特定排列，能夠?qū)崿F(xiàn)輸出電壓既可高于也可低于輸入電壓的功能 。其主要缺點在于輸入電流和輸出電流都是不連續的（斬波），并且輸出電壓與輸入電壓反相 。Flyback反激變換器實際上是該拓撲的隔離（變壓器耦合）形式 。

2.1.2 隔離型拓撲

隔離型拓撲利用變壓器實現輸入和輸出之間的電氣隔離，這在需要保障用戶安全或構建多路輸出的電源系統中至關重要。

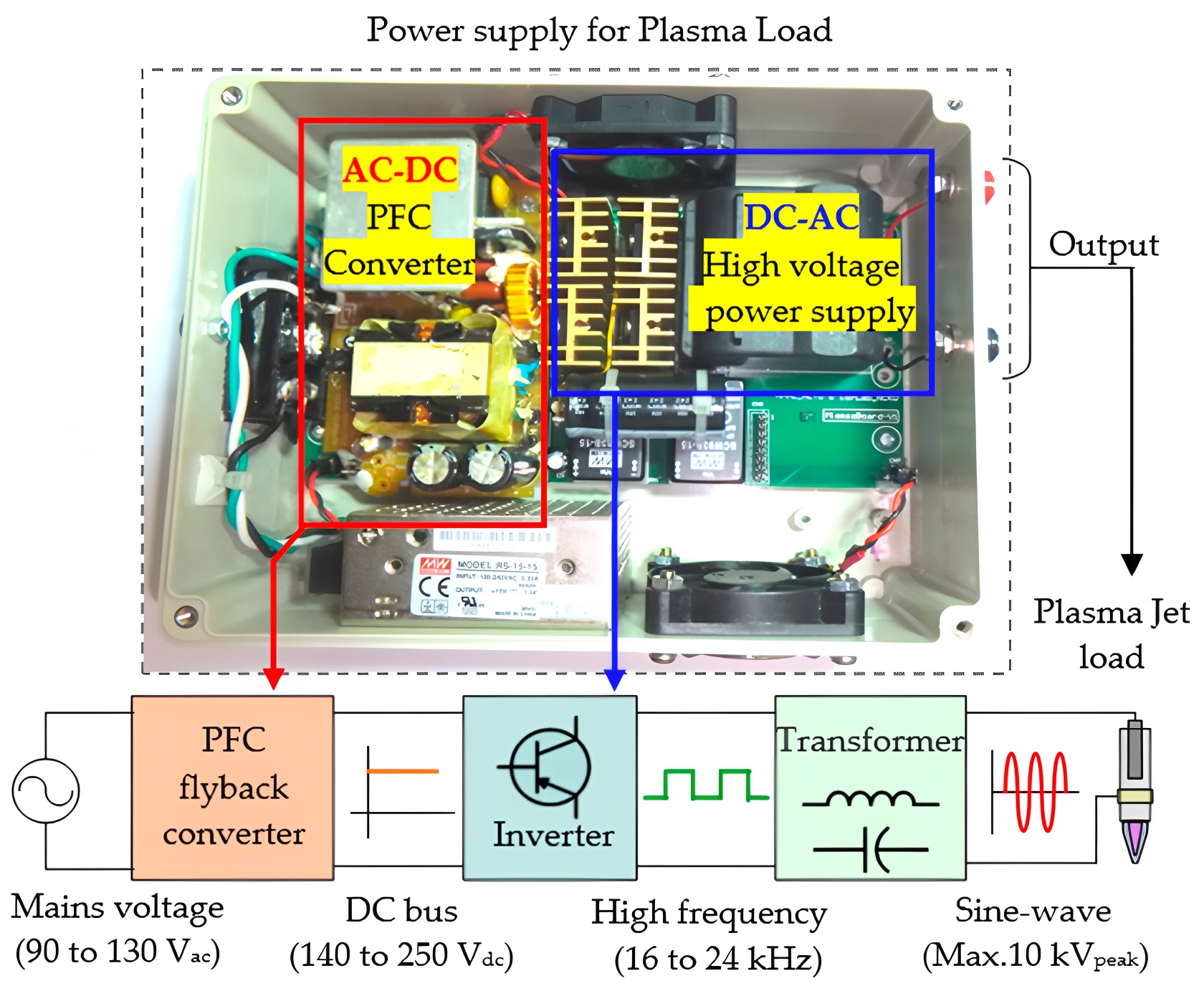

Flyback反激拓撲： Flyback是隔離拓撲中最簡單的一種，適用于中小功率（通常小于150W）應用 。其獨特之處在于，變壓器同時扮演著變壓器和儲能電感的雙重角色。在開關管導通期間，變壓器初級繞組存儲能量，并通過氣隙防止磁芯飽和；當開關管關斷時，存儲的能量才被釋放到次級繞組，為負載供電 。該拓撲的主要挑戰在于變壓器漏感會產生電壓尖峰，可能擊穿開關器件，因此需要設計額外的鉗位吸收電路 。

Forward正激拓撲： Forward拓撲是Buck降壓的變壓器耦合形式。與反激不同，正激變換器的變壓器僅用于能量傳輸，不具備儲能功能 。能量在開關導通時直接從變壓器初級傳輸?shù)酱渭墶Ｔ撏負涞年P(guān)鍵問題是，在開關管關斷時，必須對變壓器磁芯進行磁通復位，以避免磁芯飽和，通常通過額外的復位繞組和二極管來完成 。

半橋（Half-Bridge）與全橋（Full-Bridge）拓撲： 這兩種是高功率變換器中最常用的拓撲結構 。它們都屬于全波拓撲，在兩個半周期內都傳輸功率，從而實現了良好的變壓器磁芯利用率和較低的輸出紋波頻率 。

半橋拓撲采用兩個開關管和兩個等值大電容，其主要優點是對開關管的耐壓要求較低（通常等于輸入電壓），且具有一定的抗不平衡能力，成本相對較低 。在諧振電路中，半橋結構能夠?qū)崿F(xiàn)零電壓開關（ZVS），顯著降低開關損耗 。

全橋拓撲使用四個開關管，以對角對的形式驅動。與半橋相比，全橋的初級電流僅為一半，能夠?qū)崿F(xiàn)更高的功率密度 。然而，其使用的開關管數量更多，且對參數一致性要求高，驅動電路也更為復雜 。

2.2 功率開關器件選型基礎：Si MOSFET vs. Si IGBT

功率開關器件是實現電源拓撲功能的核心，其選型直接關系到電源系統的整體性能。在Si時代，功率MOSFET和IGBT是應用最廣泛的兩種電壓控制型開關器件 。

基本特性差異： MOSFET由柵極、源極和漏極組成，是單極性器件，通過多數載流子（電子或空穴）導電，其內部不含PN結 。IGBT則由柵極、發射極和集電極組成，其內部結構包含PN結，是一種雙極性器件，利用電子和空穴兩種載流子導電 。這種結構上的根本差異決定了二者在性能上的巨大分界。

開關速度與工作頻率： MOSFET由于是單極性器件，沒有少數載流子的注入和存儲效應，其開關速度非常高，關斷時間極短，能夠工作在兆赫茲（MHz）頻率下 。相比之下，IGBT在關斷時，其內部PN結中存儲的少數載流子需要較長時間才能完全復合，導致關斷時存在拖尾電流，這使其開關速度較慢，通常僅適用于低于20kHz的低頻應用 。

導通損耗與適用電流/電壓： 在低電流區，MOSFET的導通電壓低于IGBT；但在大電流區，IGBT的正向電壓特性更優，其導通損耗低于同等額定電流下的MOSFET 。IGBT能夠承受非常高的電壓（通常大于1000V）和大功率，而Si MOSFET通常額定電壓在600V以下，更適用于低至中壓的應用 。

選型原則與傳統應用分界線： 基于上述性能差異，傳統的Si器件選型遵循一個明確的分界線 。

Si MOSFET因其高開關速度，成為低壓（<250V）、高頻（>200kHz）應用的理想選擇，例如LED照明、低壓直流電機驅動等 。

Si IGBT因其卓越的高壓、大電流承載能力和較低的導通損耗，成為高壓（>1000V）、高功率（>5kW）且對開關頻率要求不高的應用的首選，例如工業變頻器、軌道交通牽引系統等 。

這種分界線的存在，限制了高功率系統的功率密度和整體效率。在高壓高功率應用中，由于IGBT的開關速度限制，開關頻率無法提高，導致系統中的無源元件（電感、電容）體積龐大，難以實現小型化。這種物理層面的制約，為SiC MOSFET的誕生和發展提供了巨大的市場空間。

第三章 碳化硅MOSFET：從材料物理到器件工程的本質優勢

3.1 SiC與Si的物理特性深度對比

SiC器件的卓越性能源于其底層材料的獨有物理特性。與傳統的硅材料相比，SiC在核心物理參數上擁有顯著的優勢，這些優勢是SiC器件實現革命性性能突破的根本保障。

高臨界電場： SiC的介電擊穿場強是硅的10倍以上 。這一特性使得SiC器件的漂移層在實現同等耐壓能力時，可以設計得更薄且摻雜濃度更高。更薄的漂移層直接導致導通電阻的顯著降低，從而在同等耐壓條件下，SiC芯片的面積可以遠小于Si芯片 。

高熱導率： SiC的熱導率約為硅的3.5倍 。這意味著SiC器件能夠更高效地將工作時產生的熱量耗散出去，從而允許器件在更高的溫度下穩定運行（最高工作溫度可超過1400°C），并簡化了系統的散熱設計 。

寬禁帶寬度： SiC的禁帶寬度比硅更寬 。這保證了器件在高溫環境下的穩定性，減少了漏電流，提高了器件的可靠性和耐用性，并且消除了熱失控的風險 。

高電子飽和漂移速度： SiC的飽和電子漂移速率是硅的2倍 。這直接關系到器件的開關速度，使得SiC MOSFET能夠?qū)崿F(xiàn)極快的開關特性。

這些物理參數的優越性，為SiC MOSFET在器件層面帶來了多維度的性能提升。

3.2 SiC MOSFET與傳統Si器件的性能參數差異

參數Si MOSFETSi IGBTSiC MOSFET禁帶寬度 (Eg?, eV)1.121.123.26臨界電場 (Ec?, MV/cm)0.30.32.5熱導率 (k, W/m·K)1.51.54.9典型工作頻率>200kHz<20kHz>200kHz開關速度極快慢極快反向恢復電荷 (Qrr?, nC)極小較大接近于零適用電壓范圍 (V)<600>1000>600成本 (相對值)低中高 (~3x Si器件)

3.2.1 導通損耗與導通電阻 (RDS(on)?)

SiC MOSFET憑借其高臨界電場帶來的漂移層優化，在保持高耐壓特性的同時，實現了極低的導通電阻 。這直接降低了傳導損耗（

Pcon?=I2?RDS(on)?），尤其在大電流應用中，導通損耗的降低效果尤為顯著。

3.2.2 開關損耗與動態性能

作為單極性器件，SiC MOSFET的主要優勢在于其開關特性。與IGBT不同，SiC MOSFET在關斷時不存在少數載流子存儲效應，其反向恢復電荷(Qrr?)極小，甚至可以忽略不計 。這使得SiC MOSFET在“硬開關”（Hard-Switching）應用中的動態損耗（即開關損耗）遠低于Si IGBT。一項實際案例顯示，在2kVA單相逆變器中，通過用SiC MOSFET替換IGBT，總損耗從14.4W顯著降低至8.5W，其中開關損耗的減少是主要貢獻因素 。

3.2.3 熱性能與可靠性

SiC的高熱導率使得其器件能夠更有效地散熱，而其寬禁帶特性確保了器件在高溫下的穩定工作 。此外，SiC MOSFET的導通電阻具有正溫度系數 。這意味著當器件工作溫度升高時，$R_{DS(on)}$會隨之增大，導致流經該器件的電流減小，從而促使電流自動分配到其他溫度較低的并聯器件上。這種“自平衡”特性極大簡化了并聯均流設計，消除了傳統Si二極管在并聯時因負溫度系數而可能導致的熱失控風險，顯著提升了高功率模塊的可靠性與耐用性 。

第四章 碳化硅MOSFET在典型電源拓撲中的應用與效益

4.1 核心優勢在系統層面的體現：效率、功率密度與可靠性

SiC MOSFET的價值不僅僅體現在單一器件性能的提升上，其真正的顛覆性影響在于對整個電源系統帶來的“連鎖反應”。SiC器件卓越的開關速度和低損耗特性，使得電源系統的開關頻率可以大幅提高 。這一變化帶來了系統層面的巨大效益：

功率密度顯著提升： 高開關頻率允許使用更小尺寸的無源元件，例如電感、電容和變壓器。例如，在6.6kW的LLC諧振變換器中，將開關頻率提高至500kHz，可以使磁性元件的體積和重量減少50% 。這使得電源系統在有限的空間內能夠?qū)崿F(xiàn)更高的功率輸出，極大地提升了功率密度，這對于電動汽車、數據中心和工業自動化等對空間和重量敏感的應用至關重要 。

系統總成本降低： 盡管SiC器件本身的成本目前仍高于Si器件（約為3倍），但這并不意味著最終系統的總成本會更高 。SiC帶來的高效率能夠減少能量損耗，這在電動汽車中可以減少電池成本（英飛凌測算可節省6%-10%的電力損耗），其節省的電池成本甚至能超過SiC器件的增量成本 。此外，SiC器件的低損耗和高熱導率能夠簡化散熱系統，甚至在某些情況下可以取消主動散熱，從而進一步降低系統成本和復雜度 。

系統效率與可靠性飛躍： SiC MOSFET的高效性能直接轉化為終端產品的競爭力。在電動汽車逆變器中，采用SiC MOSFET能夠?qū)㈦姾臏p少6%（按國際標準WLTC測試），顯著延長續航里程 。在光伏逆變器中，基于SiC MOSFET的逆變器峰值效率可超過99% 。SiC器件在高溫下的高可靠性也降低了系統故障率，提升了產品的使用壽命 。

4.2 案例分析：SiC MOSFET在不同拓撲中的應用

高頻DC/DC轉換器（LLC諧振拓撲）： LLC諧振拓撲因其在諧振點附近可以實現零電壓開關（ZVS），從而極大地降低了開關損耗，是高功率密度DC/DC變換的理想選擇 。SiC MOSFET極低的關斷損耗和反向恢復電荷，使其與LLC拓撲完美契合。在6.6kW的LLC諧振DC/DC轉換器中，采用SiC MOSFET可以實現在500kHz下接近98.5%的峰值效率，同時體積和重量減少50% 。

高壓高功率逆變器（全橋拓撲）： 在電動汽車主驅逆變器中，SiC MOSFET正逐漸取代傳統的Si IGBT。日立安斯泰莫與羅姆合作，在其純電動汽車逆變器中首次采用了SiC功率器件，旨在實現更高的效率和系統小型化，最終使電耗降低6%，這對于延長電動汽車續航里程至關重要 。

電動汽車充電樁： 隨著高壓快充技術的普及，充電樁的功率密度和效率要求也日益提高。SiC功率器件憑借其在高壓高頻下的低損耗優勢，能夠滿足高達350kW的充電樁功率需求，并實現超過95%的轉換效率 。

光伏發電與儲能： 在太陽能逆變器中，SiC器件能夠提高直流電到交流電的轉換效率 。例如，GE公司1MW的光伏逆變器采用SiC MOSFET，峰值效率可超過99%，顯著提高了能源利用率 。SiC器件同樣被廣泛應用于儲能系統，助力可再生能源的整合和發展 。

第五章 碳化硅MOSFET應用的設計挑戰與解決方案

5.1 柵極驅動電路設計：高頻、高壓下的精細控制

SiC MOSFET的高速開關特性是一把“雙刃劍”。其極快的開關速度和高$dV/dt$（電壓變化率）對柵極驅動電路的設計提出了嚴苛的挑戰 。

米勒效應與寄生導通： 高$dV/dt$會通過柵-漏極電容（米勒電容）產生寄生電流，導致原本處于關斷狀態的器件柵極電壓抬高，一旦超過閾值電壓，就有可能發生誤導通，甚至導致上下管直通，從而嚴重影響系統可靠性 。

電壓振鈴與EMC： 柵極驅動回路中的寄生電感與電阻會與器件的輸入電容形成諧振，導致柵源電壓$V_{GS}$出現振鈴現象 。這種不穩定的驅動信號會增加開關損耗，并可能導致誤開關。

為了應對這些挑戰，需要采用專門為SiC MOSFET設計的柵極驅動IC。這些驅動器通常具備以下功能：

寬電壓范圍驅動： 能夠提供正向高柵極電壓（如+18V）以降低導通損耗，并提供負向關斷電壓（如-4V）以增強抗米勒效應能力和魯棒性 。

米勒鉗位電路： 驅動芯片內部或外部集成的米勒鉗位電路能在關斷時提供一個低阻抗通路，迅速泄放米勒電流，有效抑制寄生導通 。

開通/關斷解耦： 允許分別使用不同的柵極電阻來控制開通和關斷速度，從而在開關損耗和電磁兼容性（EMC）之間取得最佳平衡 。

快速短路響應： 具備快速退飽和檢測功能，能夠利用功率器件短路時的$V_{DS}$電壓快速上升特性來檢測并響應短路事件，保護器件在極短的短路耐受時間內（通常為$2-3mu s$)不被損壞 。

5.2 電磁兼容性（EMC）與高頻噪聲管理

SiC MOSFET的超快開關速度帶來了高$dV/dt$和$di/dt$，這使得電磁干擾（EMI）和EMC成為新的設計重點。高速開關產生的噪聲頻譜寬，可能導致傳導和輻射發射，干擾其他電子設備或超出EMC標準 。

有效的解決方案包括：

優化PCB布局： 減小柵極驅動回路和功率回路的寄生電感，通過緊湊的布局和合適的布線來降低電壓和電流的振鈴 。

使用濾波電路： 增加共模和差模濾波器來抑制高頻噪聲的傳播。

器件級優化： 通過調整柵極電阻來控制$dV/dt$和$di/dt$，在一定程度上犧牲開關速度以換取更低的EMI。

5.3 可靠性驗證與缺陷控制

盡管SiC器件性能卓越，但其可靠性仍是行業關注的重點。這主要源于SiC材料本身的制造挑戰和固有的晶體缺陷。

材料與制造挑戰： SiC晶體的生長速度極其緩慢，約為Si晶體生長速度的1/800，且加工難度大 。SiC晶錠和襯底中含有多種晶體缺陷，如微管、位錯和堆垛層錯等，這些“殺手級缺陷”一旦出現在器件上，將直接導致器件失效，嚴重影響良率和可靠性 。

器件級可靠性測試： 為了確保SiC器件的長期穩定性和可靠性，需要進行一系列嚴格的可靠性測試。其中，高溫反向偏壓測試（HTRB）用于驗證長期工作下的漏電流穩定性，以暴露鈍化層和邊緣結構的弱點 。高溫柵極偏壓測試（HTGB）則專注于驗證柵極氧化層的穩定性，因為它在高壓高溫環境下會發生漂移 。

5.4 成本與價值鏈分析

SiC器件成本正在通過技術進步和規模效應得到改善。隨著產業鏈向8英寸晶圓轉移、長晶和加工工藝的不斷改進，襯底成本預計將以每年8%的速度下降，從而加速SiC器件的產業化推廣 。更重要的是，如前所述，SiC器件在系統層面的價值優勢（如減少電池成本、簡化散熱）能夠抵消其本身的高昂成本，這使得其在高價值應用中的滲透率正快速提升 。

第六章 市場趨勢與未來展望

6.1 SiC MOSFET市場驅動因素與規模預測

全球SiC MOSFET市場正處于高速增長期，其主要驅動力包括 ：

電動汽車（EV）的廣泛普及： 汽車產業是SiC MOSFET最大的應用市場，其對高效率、高功率密度逆變器和車載充電器的迫切需求驅動了SiC技術的快速發展 。

可再生能源的日益重視： 太陽能逆變器和風力發電機系統對高效功率電子的需求，為SiC提供了巨大的成長空間 。

工業自動化和通信基礎設施： 在工業電機驅動、數據中心和5G通信基站等領域，SiC的高頻和高效率特性同樣帶來了顯著的性能提升 。

據市場預測，全球SiC MOSFET市場規模預計到2030年將達到136.2億美元，2024年至2030年的復合年增長率（CAGR）高達32.5% 。其中，1200V-1700V電壓等級的器件預計將迎來最高的增長，而逆變器應用將持續占據最大的細分市場份額 。

6.2 技術發展與產業鏈展望

未來，SiC技術的發展將集中在幾個關鍵方向：

襯底尺寸擴徑： 產業鏈正從6英寸晶圓向8英寸晶圓過渡，這將顯著提升單片晶圓的芯片產出，從而有效降低成本 。

器件結構創新： 新一代溝槽柵（Trench-gate）MOSFET技術的研發與應用，將進一步降低導通電阻，提高器件性能 。

產業鏈協同： 襯底、外延和器件制造廠商將加強合作，共同致力于降低材料缺陷密度，提升良率和可靠性 。

6.3 結論：SiC MOSFET作為功率電子核心的未來地位

SiC MOSFET的出現，不僅僅是Si器件的簡單替代，它代表著功率電子系統設計理念的根本性轉變。SiC以其獨特的材料優勢，在器件層面實現了高耐壓、低損耗和超高頻的完美結合，從而在系統層面帶來了效率的飛躍、功率密度的激增和整體可靠性的提升。

盡管目前SiC器件仍面臨著高速開關帶來的設計挑戰，但其在電動汽車、可再生能源等核心應用領域所創造的巨大價值已經得到了市場的充分驗證。隨著產業鏈的持續降本和技術的不斷成熟，這些挑戰將逐步得到克服?？梢灶A(yù)見，SiC MOSFET將成為推動電源系統進入高效率、高功率密度新時代的核心驅動力，并最終確立其在未來功率電子領域不可或缺的核心地位。
