傾佳電子壁掛式直流充電樁的架構演進與半導體技術前沿：拓?fù)?、趨勢及SiC MOSFET應用價值深度解析

傾佳電子（Changer Tech）是一家專注于功率半導體和新能源汽車連接器的分銷商。主要服務于中國工業電源、電力電子設備和新能源汽車產業鏈。傾佳電子聚焦于新能源、交通電動化和數字化轉型三大方向，并提供包括IGBT、SiC MOSFET、GaN等功率半導體器件以及新能源汽車連接器。?

傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

傾佳電子楊茜咬住SiC碳化硅MOSFET功率器件三個必然，勇立功率半導體器件變革潮頭：

傾佳電子楊茜咬住SiC碳化硅MOSFET模塊全面取代IGBT模塊和IPM模塊的必然趨勢！

傾佳電子楊茜咬住SiC碳化硅MOSFET單管全面取代IGBT單管和大于650V的高壓硅MOSFET的必然趨勢！

傾佳電子楊茜咬住650V SiC碳化硅MOSFET單管全面取代SJ超結MOSFET和高壓GaN 器件的必然趨勢！

第一部分：緊湊型直流充電系統的功率變換架構

本部分旨在深入剖析現代壁掛式直流充電樁的核心功率電子架構。我們將系統解構為關鍵功能模塊，闡述主流兩級變換方案的必要性，并對各級電路中的前沿拓?fù)溥M(jìn)行深度分析。

1.1 兩級功率變換框架

壁掛式直流充電樁在本質上是一種連接單相交流電網與電動汽車直流電池的功率變換器。為了滿足電能質量、電氣安全及電池充電協議等一系列嚴苛要求，該過程必須采用一個兩級級聯的變換架構 。

第一級：AC-DC功率因數校正（PFC）

前端PFC級的主要任務是整流輸入的交流電壓，并至關重要地，將輸入電流整形為與電網電壓同相位的正弦波。這確保了接近單位值的功率因數，并最大限度地減少了注入電網的諧波污染，這是全球電力法規的強制性要求 。此級電路的輸出是一個穩定的高壓直流母線，對于單相輸入系統，該電壓通常穩定在400V左右 。

第二級：隔離式DC-DC變換

后端DC-DC級從PFC級獲取高壓直流電，并將其精確轉換為電動汽車電池所需的特定直流電壓。電氣隔離是此級的核心安全特性，它通過高頻變壓器杜絕了高壓電網與車輛底盤之間的任何直接電氣連接，保障了人身與設備安全 。此外，該級電路還負責根據車輛電池管理系統（BMS）的指令，對充電電壓和電流進行精密調節。

1.2 高效PFC拓?fù)涞募夹g(shù)演進

傳統Boost PFC（基準模型）

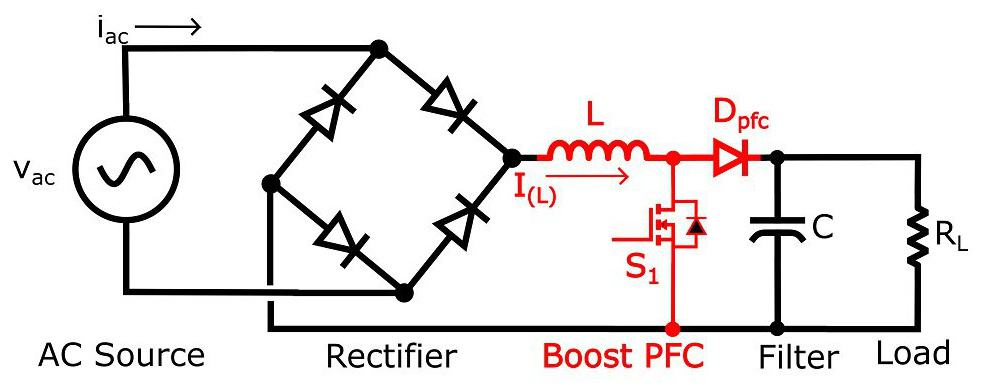

多年來，傳統Boost PFC一直是功率因數校正設計的“主力軍” 。它采用一個全橋二極管整流器，后接一個標準的Boost升壓電路。盡管其結構簡單、魯棒性強，但其主要瓶頸在于整流橋中固有的導通損耗——在任何時刻，電流路徑上總有兩個二極管處于導通狀態。這部分損耗是固定存在的，為系統效率設定了一個難以逾越的天花板，尤其是在功率等級提升時，這一問題愈發突出 。

無橋圖騰柱（Totem-Pole）PFC（前沿方案）

圖騰柱拓?fù)渫ㄟ^徹底移除二極管整流橋，實現了效率上的巨大飛躍，是當前最先進的PFC架構之一 。

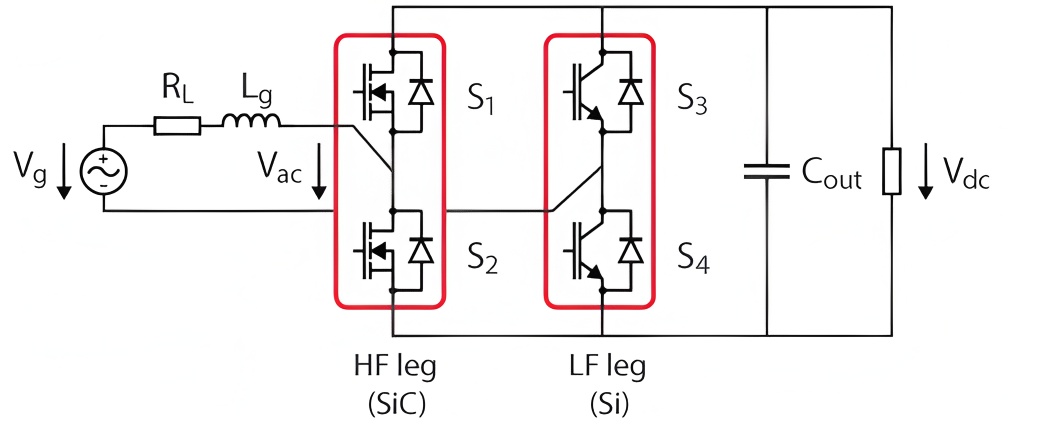

工作原理：該拓?fù)溆蓛蓚€半橋橋臂構成。其中一個橋臂（“慢速臂”）工作在電網頻率（50/60 Hz），通常采用低導通電阻的硅基（Si）MOSFET或IGBT，負責對交流電壓進行同步整流。另一個橋臂（“快速臂”）則以極高的開關頻率（例如65-100 kHz）工作，執行電流整形和電壓升壓的核心PFC功能 。

寬禁帶半導體的賦能作用：為了在高功率設計中首選的連續導通模式（CCM）下穩定運行，快速臂的開關器件必須具備極佳的體二極管反向恢復特性。傳統硅基MOSFET的體二極管存在嚴重的反向恢復問題，其緩慢的關斷速度和巨大的反向恢復電荷（$Q_{rr}$）會在硬開關換相時導致巨大的開關損耗，甚至引發器件的災難性失效。這正是碳化硅（SiC）MOSFET成為關鍵賦能技術的原因。SiC MOSFET的體二極管具有幾乎為零的反向恢復電荷，使其能夠完美勝任CCM模式下圖騰柱PFC快速臂的嚴苛工作要求，從而實現超高效率 。因此，圖騰柱PFC的廣泛應用并非簡單的電路設計選擇，而是由SiC MOSFET等寬禁帶半導體器件的商業化成熟所催生的系統性變革。

內在的雙向能力：圖騰柱PFC的對稱結構使其天然具備雙向工作的能力。通過對開關器件進行相應的控制邏輯調整，能量即可從直流母線反向流回交流電網。這一特性是實現車輛到電網（Vehicle-to-Grid, V2G）功能的技術基石 。

1.3 高頻隔離式DC-DC變換器拓?fù)?/h3>

LLC諧振變換器

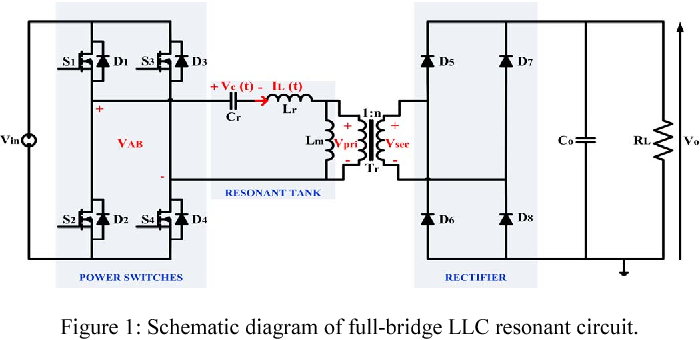

在單向充電應用中，LLC變換器是DC-DC級的熱門選擇 。它利用一個由諧振電感（$L_r$）、勵磁電感（$L_m$）和和諧振電容（$C_r$）組成的諧振網絡，能夠在很寬的負載范圍內為主邊開關管實現零電壓開通（ZVS）。這種軟開關技術極大地降低了開關損耗，使其成為高頻SiC MOSFET的理想搭檔，能夠?qū)崿F(xiàn)超過98%的極高變換效率。由SiC器件帶來的高頻工作能力，使得LLC變換器的磁性元件（變壓器、電感）尺寸得以大幅縮小，這是提升緊湊型充電樁功率密度的核心驅動力 。

雙有源橋（DAB）變換器

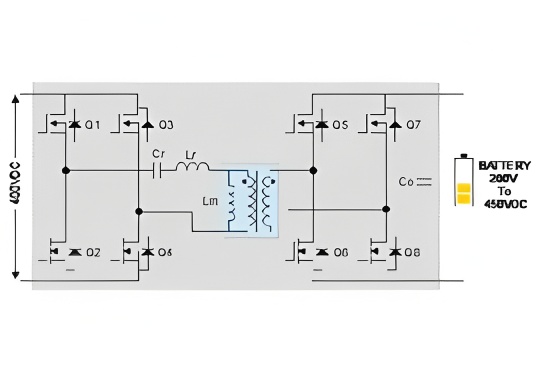

對于需要雙向能量流動的充電樁，雙有源橋（DAB）是業界領先的拓?fù)浣Y(jié)構 。它由兩個有源全橋電路（分別位于變壓器原邊和副邊）通過一個高頻變壓器耦合而成。能量的流動方向和大小通過控制兩個橋臂之間的相移角來精確調節。其對稱的結構使其天然支持雙向能量傳輸，并且同樣可以實現ZVS軟開關，保證了極高的雙向變換效率。DAB是構建具備V2G功能的充電樁設計的核心技術 。

整個功率變換鏈路的設計體現了一種系統協同效應。一個基于SiC的、運行在100 kHz的高效圖騰柱PFC級，能夠產生一個電壓紋波極低的高品質400V直流母線 。這個穩定的輸入為后級的LLC或DAB變換器創造了理想的工作條件，使其同樣可以被優化用于高頻工作。這進一步縮小了其磁性元件的尺寸，形成了一種協同效應：第一級的技術優勢為第二級的進一步優化和小型化鋪平了道路。這種貫穿整個功率鏈路的高頻化設計理念，正是實現“壁掛式小直流充電樁”這種緊湊外形的關鍵所在。

第二部分：SiC MOSFET在高效功率變換中的革命性影響

本部分將通過詳實的數據和深入的分析，闡述為何SiC MOSFET在直流充電樁應用中，相較于傳統的硅基功率器件（特別是Si IGBT），具有根本性的性能優勢。分析將從材料物理特性出發，深入到器件級的性能指標量化，最終落腳于系統級的應用價值。

2.1 碳化硅（SiC）的根本材料優勢

寬禁帶隙：SiC的禁帶寬度約為硅的3倍（3.26 eV vs 1.12 eV）。這使得SiC器件能夠在更高的電壓、更高的溫度和更高的頻率下可靠工作而不會發生擊穿。

高臨界擊穿場強：SiC能夠承受比硅高出近10倍的電場強度。這意味著在相同的耐壓等級下，SiC器件的漂移層可以做得更薄，從而顯著降低器件的導通電阻（$R_{DS(on)}$）。

高熱導率：SiC的導熱能力是硅的3倍以上 。優異的散熱性能意味著器件結產生的熱量可以更高效地導出，這不僅允許器件在更高的結溫下工作，提升了系統的可靠性，更重要的是，它使得散熱系統的設計得以簡化和小型化（例如，使用更小的散熱器甚至實現無風扇的自然冷卻設計）。

與Si IGBT的對比：作為高壓大功率應用的傳統選擇，IGBT是一種雙極型器件，其關斷過程中存在由少數載流子復合引起的“拖尾電流”，這從根本上限制了其有效開關頻率，通常在幾十千赫茲的水平。而SiC MOSFET是單極型器件，不存在拖尾電流，其開關速度比IGBT快一個數量級（可達數百千赫茲），同時開關損耗也急劇降低 。

2.2 性能增益的量化分析

為了具體量化SiC MOSFET的性能優勢，我們以基本半導體（BASIC Semiconductor）的B3M040065Z為例，并將其與業界主流的同規格競品進行橫向?qū)Ρ取?/p>

表1：650V/40mΩ級別SiC MOSFET關鍵性能指標對比

注：不同廠商測試條件（如柵極電阻$R_G$）可能存在差異，對比時需注意。

性能指標分析：

導通與開關損耗：B3M040065Z展現出極具競爭力的性能。盡管其柵極電荷（$Q_G$）高于ST的器件，但在高溫125°C下的總開關損耗（$E_{total}$）在測試的器件中是最低的（166 μJ，而CREE為191 μJ）18。這表明該器件在柵極電荷與開關速度之間取得了優化的平衡，這是MOSFET設計中的關鍵權衡。尤其值得注意的是，其關斷損耗（$E_{off}$）在高溫下表現出顯著的下降趨勢（從25°C的42 μJ降至125°C的34 μJ），這對于在實際工作條件下保持高效率是一個非常理想的特性。

反向恢復性能：所有SiC器件的反向恢復電荷（$Q_{rr}$）和峰值電流（$I_{rrpeak}$）與硅基MOSFET相比都極低。B3M040065Z在25°C下的$Q_{rr}$為0.16 μC，$I_{rrpeak}$為-8.74 A 。正是這種近乎為零的反向恢復特性，使得圖騰柱PFC的快速臂能夠在硬開關狀態下高效工作，而不會產生巨大的損耗。

2.3 系統級影響：以B3M040065Z為例

PFC仿真分析：一份采用B3M040065Z的3.6kW無橋PFC的PLECS仿真，為我們提供了系統級優勢的直接證據 。

在220Vac輸入、3.6kW輸出的工況下，單個MOSFET的總損耗僅為9.63W（其中導通損耗5.92W，開關損耗3.71W）。

在散熱器溫度為90°C的條件下，器件的最高結溫預計僅為105.49°C，遠低于其175°C的極限工作結溫。

這一仿真結果揭示了更深層次的系統級價值。SiC器件優異的導熱性能（B3M040065Z的結殼熱阻$R_{th(j-c)}$為0.6 K/W，優于部分競品的>0.85 K/W ）與更低的總損耗相結合，不僅僅意味著可以使用更小的散熱器，它從根本上改變了熱管理的范式。它使得在更高功率等級（如3.3-7.7kW）的壁掛式充電樁中，采用無風扇的被動散熱（自然對流）成為可能。這就消除了風扇這一主要的噪聲源、機械故障點以及灰塵和濕氣的入口。因此，SiC技術的應用，直接催生了體積更小、運行更安靜、可靠性更高、防護等級（IP等級）也更高的充電樁產品，這些都是住宅和商業壁掛式充電樁的核心價值主張。

此外，SiC MOSFET的低閾值電壓（$V_{GS(th)}$）特性（例如B3M040065Z的$V_{GS(th)}$從25°C的2.7V下降到175°C的1.9V ）雖然使其對柵極噪聲更為敏感，但也為其并聯應用帶來了便利。然而，這種敏感性也直接導致了米勒效應引發的寄生導通風險增加。在半橋電路中，當一個MOSFET高速開通時，其急劇變化的漏源電壓（高$dv/dt$）會通過另一個（處于關斷狀態）MOSFET的米勒電容（$C_{rss}$）注入一股電流，在柵極回路上產生一個電壓尖峰。如果這個尖峰超過了器件的低$V_{GS(th)}$，就會導致該器件被錯誤地短暫開通，引發上下橋臂直通，這通常是毀滅性的。因此，SiC的優異性能與其帶來的設計挑戰是相伴相生的，這也直接引出了下一章節將要討論的先進柵極驅動技術的重要性。

第三部分：關鍵技術與市場發展趨勢

本部分將技術分析置于不斷演進的電動汽車充電市場大背景之下，探討宏觀趨勢如何塑造充電樁的設計理念和技術選型。

3.1 向高功率、高電壓充電的不可逆轉之勢

市場驅動力：為了緩解用戶的“里程焦慮”并盡可能復刻傳統燃油車的加油體驗，整個行業正迅速向“超快充”方向發展 。這一趨勢的技術基礎是電動汽車電池平臺從400V向800V甚至更高電壓的遷移 。根據功率公式$P=U times I$，高電壓平臺允許在不使用過高電流的情況下實現大功率充電，從而避免了采用粗重、昂貴且散熱困難的充電電纜 。

技術響應：這一趨勢直接推動了對更高功率充電模塊（從15-20kW發展到30-40kW甚至更高）和更高耐壓等級功率器件的需求 。對于單相充電樁的PFC級和面向400V電池系統的DC-DC級，650V/750V的SiC MOSFET是理想選擇 。而對于800V及以上的電動汽車架構，為了保證足夠的電壓裕量，DC-DC變換級的功率器件耐壓需達到1200V甚至1700V 。這使得1200V等級的SiC MOSFET，如B3M040120Z，成為下一代快速充電樁的關鍵核心器件 。

功率密度：功率的提升絕不能以犧牲體積為代價。功率密度（kW/L或kW/kg）已成為衡量充電樁先進性的關鍵指標，對于壁掛式和模塊化系統尤為重要 。SiC器件的高頻工作能力通過縮小無源器件（電感、變壓器）的體積，成為實現高功率密度的首要技術途徑 。

3.2 雙向化：從充電設備到電網資產（V2G/V2H）

概念定義：V2G技術將停泊的電動汽車從一個被動的電力負荷，轉變?yōu)橐粋€主動的、分布式的儲能資源（DER）。具備雙向能量流動能力的充電樁，可以在電網需求高峰時將EV電池中的電能回饋給電網（削峰填谷），或用于穩定電網頻率、消納過剩的可再生能源 。相關的概念還包括車輛到戶（V2H）和車輛到負載（V2L）。

經濟與電網效益：V2G為車主創造了新的價值流，他們可以通過提供電網輔助服務獲得經濟補償 。對于電網運營商而言，龐大的V2G車隊相當于一個巨大的虛擬電廠，無需新建化石燃料調峰電廠即可增強電網的穩定性和彈性 。

使能拓?fù)?/strong>：如前所述，圖騰柱PFC和DAB等拓?fù)涮烊痪邆潆p向能力。SiC MOSFET在這些拓?fù)渲兄陵P(guān)重要，因為其在正向和反向?qū)ǎǖ谌笙薰ぷ鳎r均具有極低的導通和開關損耗，確保了極高的“往返效率”，這對V2G模式的經濟可行性至關重要 。

3.3 模塊化與可擴展性

行業實踐：行業的主流趨勢是開發標準化的、高功率密度的功率模塊（如15kW, 20kW, 30kW, 40kW），通過將這些模塊并聯，可以靈活地構建不同總功率的充電系統（例如，一個120kW的充電樁可由4個30kW的模塊組成）。

優勢：這種模塊化方法簡化了產品設計，通過規模經濟效應降低了制造成本，并極大地提高了系統的可維護性（故障模塊可被快速替換）。

SiC的角色：由SiC技術實現的高功率密度是使這些功率模塊足夠緊湊和輕量化的關鍵。一個使用Si IGBT構建的30kW模塊，其體積和重量將遠大于使用SiC MOSFET的同類產品，這將導致整個充電樁系統變得笨重，安裝成本也更高。

3.4 SiC應用的關鍵設計考量

先進的柵極驅動：SiC MOSFET的開關速度極快，伴隨著極高的電壓變化率（$dv/dt$）和電流變化率（$di/dt$），這對柵極驅動電路提出了前所未有的挑戰。

米勒效應與寄生導通：如前文分析，高$dv/dt$與低$V_{GS(th)}$的組合使SiC MOSFET極易受到米勒效應引發的寄生導通影響。

解決方案：米勒鉗位：專用的SiC柵極驅動器，如BTD5350M系列，集成了米勒鉗位功能 。該功能在器件關斷后，提供一個從柵極到源極的低阻抗通路，有效地將米勒電流旁路，防止柵極電壓被抬升至開啟閾值。雙脈沖測試數據提供了有力的證明：在沒有鉗位的情況下，處于關斷狀態的器件柵極電壓尖峰高達7.3V；而激活米勒鉗位后，該尖峰被有效抑制到僅2V，遠低于開啟閾值，從而確保了系統安全 。

負壓驅動：在關斷狀態下施加一個負的柵極偏壓（例如-4V或-5V），可以為抵抗米勒尖峰和其它柵極噪聲提供額外的安全裕量，進一步保證器件的可靠關斷 。

V2G趨勢的興起不僅僅是增加一項功能，它從根本上重新定義了充電樁的角色和價值。對于制造商而言，這意味著必須從設計之初就考慮雙向拓?fù)浜徒M件，以實現產品的“未來兼容性”。今天選擇一個僅支持單向的拓?fù)洌ㄈ鐦?biāo)準Boost PFC），可能會在未來3-5年內導致產品線被市場淘汰。而選擇一個基于SiC的圖騰柱PFC + DAB架構，雖然初始物料清單（BOM）成本可能略高，但它提供了一個為V2G市場做好準備的平臺，代表著遠超眼前的長期投資回報。

同樣，關于SiC與Si IGBT的成本討論常常被過度簡化。雖然SiC MOSFET器件本身的單價可能更高 ，但它所帶來的系統級成本節約，最終可能導致更低的總BOM成本。SiC帶來的高開關頻率直接減小了無源器件（電感、變壓器、電容）的尺寸和成本，而這部分成本在總成本中占有相當大的比重。此外，更低的發熱量降低了對散熱系統的要求（更小的散熱器、無需風扇），進一步節省了成本。因此，全面的成本評估必須在系統層面進行，而非僅僅比較單個功率器件的價格 。

第四部分：戰略洞察與未來展望

本部分將綜合報告的全部發現，為壁掛式直流充電樁的未來發展提供可執行的策略和前瞻性觀點。

4.1 新一代7kW壁掛式直流充電樁的元器件選型策略

架構推薦：綜合分析表明，最優架構為基于SiC的圖騰柱PFC級 + LLC諧振DC-DC級的組合。該架構提供了最高的效率和功率密度，并且通過將LLC級替換為DAB級，為未來的雙向功能升級預留了清晰的路徑。PFC級采用65 kHz左右的開關頻率是一個理想的起點，它在效率和磁性元件尺寸之間取得了良好平衡 。

PFC級元器件選型：對于圖騰柱PFC的快速臂，650V耐壓等級的SiC MOSFET是理想之選。基本半導體的B3M040065Z是一個極具競爭力的候選器件。其在高溫下表現出的低總開關損耗（125°C時為166μJ）18和優異的熱阻（0.6 K/W），對于實現緊湊、無風扇的設計至關重要。

DC-DC級元器件選型：后級的LLC變換器同樣應采用如B3M040065Z之類的650V SiC MOSFET，以支持高頻工作，從而維持整個系統的高效率和高功率密度。
