電鏡掃描分析應用:電容陶瓷端面觀測

中圖儀器 ? 2025-09-15 13:31 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

在電子元件領域,電容陶瓷其微觀結構直接決定了電容的介電性能、耐壓性與使用壽命。而電容陶瓷端面作為電極與陶瓷基體的關鍵結合區域,其平整度、晶粒分布、缺陷狀態等微觀特征,更是影響元件可靠性的核心因素。

為何電容陶瓷端面觀測至關重要呢?因?yàn)殡娙萏沾啥嗣娼?jīng)過研磨、切割后暴露出的內部多層結構斷面,包含了交替堆疊的陶瓷介質層和金屬內電極層。理想的端面應平整、潔凈,電極層連續暴露且與外部電極鍍層形成完美連接。掃描電鏡(SEM)憑借超高分辨率與多維度分析能力,成為電容陶瓷端面觀測的“利器”,為電子元件研發、生產與質量管控提供了不可或缺的技術支撐。

掃描電鏡觀測電容陶瓷端面的原理及優勢

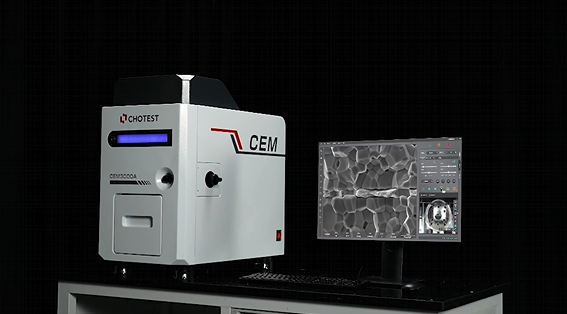

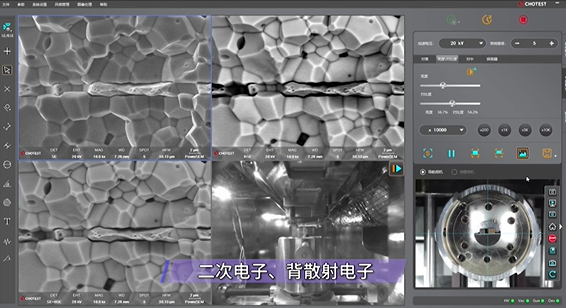

掃描電鏡利用高能電子束與樣品表面的相互作用,激發二次電子、背散射電子等信號,再通過探測器收集這些信號并轉化為圖像。對于電容陶瓷端面而言,不同的微觀結構區域(如陶瓷晶粒、晶界、電極層、缺陷縫隙)對電子的反射與吸收能力存在差異,這種差異會在掃描電鏡圖像中以不同的灰度或?qū)Ρ榷瘸尸F(xiàn),從而清晰還原端面的微觀形貌。

相較于傳統觀測手段,掃描電鏡在電容陶瓷端面觀測中具有3點優勢:1是達到納米級別的超高分辨率,能清晰觀測到陶瓷晶粒的尺寸(通常為100-500nm)、晶界寬度(約10-50nm)以及端面微小缺陷(如微米級裂紋、氣孔),這是光學顯微鏡(分辨率通常僅200nm左右)無法實現的;2是景深大,能呈現端面的三維立體形貌,尤其適用于觀測電容陶瓷端面可能存在的凹凸不平、電極層覆蓋不均等問題,避免了平面成像帶來的信息缺失;3是可擴展性強,結合能譜分析(EDS)等附件,還能同步分析端面的元素分布,例如判斷電極材料(如銀、鈀)是否均勻覆蓋陶瓷基體,或是否存在雜質元素(如鈉、鉀)導致的性能劣化,實現形貌觀測+成分分析的一體化研究。

掃描電鏡在電容陶瓷端面觀測中的關鍵應用場景

掃描電鏡的觀測能力貫穿電容陶瓷元件的研發、生產與質檢三大核心環節:

1、在工藝開發階段

通過對比不同燒結溫度、研磨參數或切割工藝下的端面SEM圖像,研發人員可以精準評估工藝條件對端面質量的影響。例如,發現燒結溫度過高導致電極元素向陶瓷中過度擴散,形成電阻較高的界面層,從而優化燒結曲線。

2、在線質量監控與失效分析

對于批次性的性能失效,如等效串聯電阻(ESR)偏高,SEM端面分析是首選的拆解分析手段。通過觀測失效樣品,可以快速定位是內電極斷裂、結合不良還是污染問題,從而將管控點前移至相應的生產環節,避免更大損失。

3、評價外部電極質量

端面也是外部電極(通常是銀漿或銅鍍層)的基底。SEM可以評估鍍層對端面的覆蓋均勻性、致密性以及是否存在滲透現象,確保外部連接的可靠性。


掃描電鏡技術的發展趨勢:為電容陶瓷觀測帶來更多可能

掃描電鏡對電容陶瓷端面的觀測,是將宏觀電性能與微觀結構相連接的橋梁。隨著電子元件向小型化、高功率、高可靠性方向發展,電容陶瓷的尺寸不斷縮?。ㄈ缙诫娙莺穸纫呀抵?0μm以下),對微觀觀測的精度與效率提出了更高要求。未來,掃描電鏡技術將具有更高分辨率與更快成像速度,以及具有通過搭建原位溫度、電壓加載系統,可實時觀測電容陶瓷端面在工作條件下微觀結構變化的原位動態觀測能力。也許還能借助AI圖像識別算法,掃描電鏡可自動識別端面缺陷類型、統計晶粒尺寸分布,并將觀測數據與生產MES系統聯動,實現從微觀觀測到工藝優化的閉環管理,為電子信息產業的高質量發展注入新動能。
