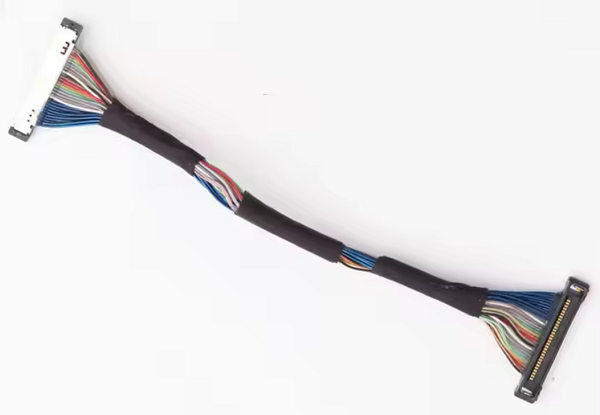

在高速信號傳輸日益復雜的今天，micro coaxial cable（極細同軸線束）已經成為消費電子、AI設備、醫療影像與高速接口等應用中的核心布線方案。它不僅要滿足高速差分信號的低損耗傳輸，還常常需要兼顧電源線的集成，以減少線束體積和提升系統布線效率。本文就來探討：極細同軸線束是如何實現“雙路差分+電源組合”的。

1. 為什么要做信號與電源組合？
在許多高速接口中，例如 MIPI、Thunderbolt、HDMI 或定制高速鏈路，常見的傳輸方式是差分對。但除了高速信號，設備端也需要電源供應。如果單獨布置電源與信號線，線束不僅變粗，還可能帶來布線擁擠與成本增加。因此，把雙路差分線與電源線集成在同一束極細同軸線束中，是一個兼顧信號完整性與結構緊湊性的方案。

2. 雙路差分在極細同軸中的實現:
差分對的關鍵在于：阻抗一致性與對稱性。
2.1、極細同軸線束內部的同軸結構，保證了良好的電磁屏蔽和恒定阻抗。
2.2、在實現雙路差分時，通常會選用兩對獨立的 micro coax 同軸線，并在加工時嚴格控制排布間距和長度匹配，從而降低時延偏差和串?dāng)_。
2.3、這種方式不僅能在 6Gbps、10Gbps 甚至更高速度下穩定傳輸，還能兼顧低抖動與低誤碼率。

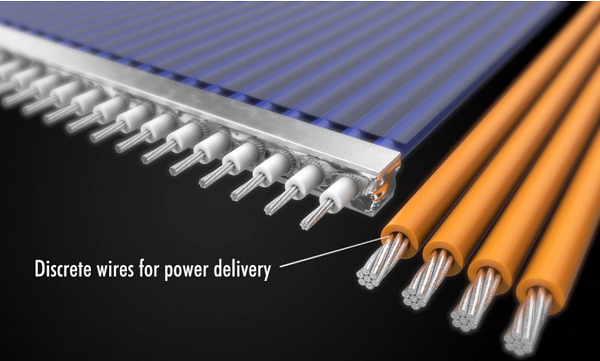

3. 電源線的并行設計：
在“雙路差分”之外，常常會加入 1~2 根甚至更多的電源線：
3.1、電源線可采用與同軸線并行布置的方式，也可以通過更粗線徑單獨成對出現，以提升供電能力。
3.2、電源線通常采用屏蔽效果較好的鐵氟龍線或線徑較粗的極細同軸線，以減少其對差分信號的耦合干擾。
3.3、為進一步提升可靠性，設計中還會引入接地屏蔽或金屬箔層，使電源與差分線互不影響。

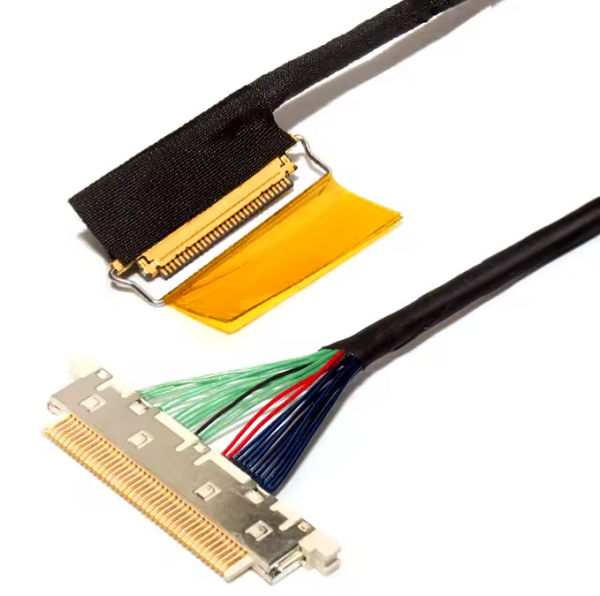

4. 工藝與裝配要點：
4.1、端接一致性：雙路差分必須保持嚴格的長度公差，否則會影響信號眼圖。
4.2、屏蔽層處理：多路同軸線的屏蔽層需要在連接端進行統一接地，防止不必要的 EMI 輻射。
4.3、柔性與可靠性：在極細線束的情況下，還需兼顧折彎壽命和機械強度，尤其是在狹小空間中使用時。

極細同軸線束通過其優異的屏蔽與阻抗控制能力，可以在一束線中實現“雙路差分+電源組合”，既滿足高速傳輸需求，又兼顧供電與緊湊布線要求。這一設計方式已逐漸成為消費電子和高速互連方案的趨勢。
