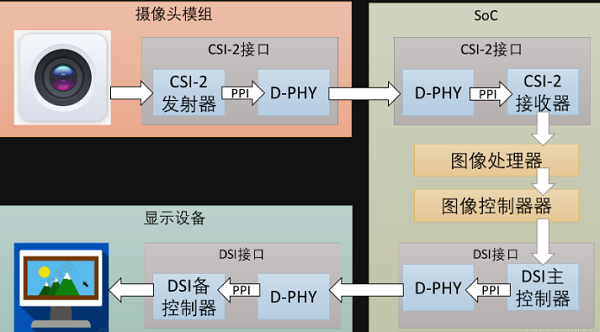

在高速圖像傳輸和移動設備的設計中，MIPI（Mobile Industry Processor Interface）已成為最常見的接口之一，尤其是 MIPI CSI（Camera Serial Interface）與 MIPI DSI（Display Serial Interface）。隨著分辨率和刷新率不斷提升，MIPI 鏈路對傳輸線束的要求也越來越高。在眾多傳輸介質中，極細同軸線束（micro coaxial cable）因其優秀的電氣性能與柔性結構，逐漸成為工程師的首選。

一、為什么 MIPI 需要極細同軸線束？
MIPI 信號通常在幾百 Mbps 到數 Gbps 的速率范圍內傳輸，這意味著對帶寬和信號完整性的要求極高。傳統 FPC 或雙絞線雖然在某些場合也可使用，但在長距離、高速和 EMI 控制方面容易受限。極細同軸線束的優勢在于：
1.1、阻抗一致性好 —— 精密制造工藝保證了 85Ω 或 100Ω 的阻抗控制，減少反射與損耗。
1.2、低串擾與低衰減 —— 獨立屏蔽的結構顯著降低了相鄰通道之間的干擾。
1.3、高柔性與小體積 —— 可滿足小型化、輕量化設備的布線需求，例如智能手機、平板和工業相機。

二、選擇極細同軸線束的關鍵參數：
2.1、阻抗匹配：根據 MIPI 協議，差分阻抗需保持在標準范圍，通常為 85Ω±10%。
2.2、插入損耗（Insertion Loss）：高速鏈路傳輸中，過大的損耗會直接導致眼圖閉合，影響信號質量。
2.3、彎曲性能：在柔性應用場景下，線束需要在保證電氣性能的同時，支持小半徑彎曲。
2.4、屏蔽效果：對高分辨率攝像頭和高刷新率屏幕，EMI 抑制尤為關鍵，良好的屏蔽層可減少外部干擾。
2.5、工藝兼容性：連接器與線束的焊接、壓接工藝必須匹配，避免因接觸不良造成信號衰減。

三、應用實例：

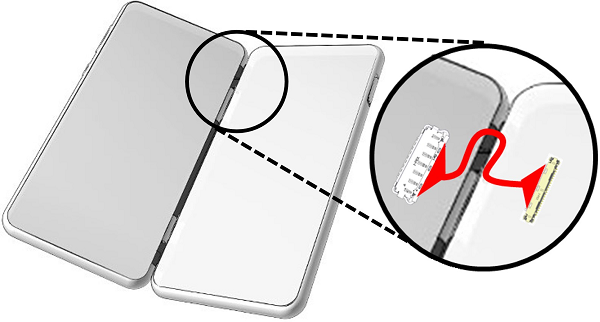

在智能手機中，前后攝像頭的數據通過 MIPI CSI 傳輸，工程師往往選擇 0.2mm~0.4mm 芯徑的極細同軸線束，既能保證高速數據傳輸，又能滿足有限的空間布局。

在工業視覺系統中，MIPI D-PHY 或 C-PHY 接口配合極細同軸線束，可實現 4K、8K 高清圖像的低誤碼傳輸，這對自動化檢測、AI 識別尤為重要。

為 MIPI 接口選擇合適的極細同軸線束，既是電氣性能的考量，也是工藝設計與可靠性的平衡。工程師需要綜合阻抗、衰減、柔性與屏蔽等多個維度，才能確保高速信號鏈路的穩定與高效。
