Texas Instruments DP83TC813EVM-MC評估模塊 (EVM) 支持100Mbps速度，符合IEEE 802.3bw標準。DP83TC813EVM-MC包含一個板載MSP430F5528，可與USB2MDIO圖形用戶界面工具配合使用。此外，TI DP83TC813EVM-MC評估模塊還包括通過RGMII MAC接口支持銅基DP83867(100BASE-TX)。

數據手冊：*附件：Texas Instruments DP83TC813EVM-MC評估模塊 (EVM)數據手冊.pdf

特性

• 工業對單對以太網媒體轉換器
• RGMII接口
• 板載MSP430F5528，設有USB-2-MDIO，方便寄存器訪問
• TC10演示
• VDDMAC電源，用于MAC接口上的可選電源軌

布局

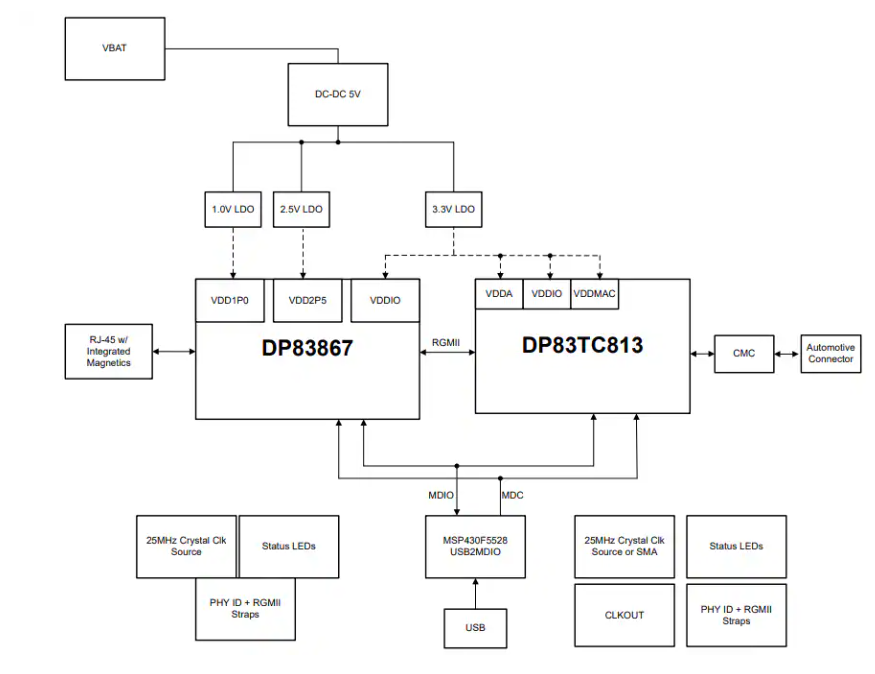

框圖

DP83TC813EVM-MC評估模塊技術解析與設計指南

一、產品概述

Texas Instruments的DP83TC813EVM-MC是一款100-Mbps媒體轉換器評估模塊，完全兼容IEEE 802.3bw和IEEE 802.3u標準。該模塊主要實現100BASE-T1到100BASE-TX的媒體轉換功能，采用RGMII背靠背配置，并集成了MSP430F5528微控制器用于USB2MDIO圖形用戶界面工具支持。

關鍵特性

• ?媒體轉換功能?：100BASE-T1到100BASE-TX轉換
• ?標準兼容性?：符合IEEE 802.3bw和IEEE 802.3u標準
• ?接口配置?：RGMII MAC接口
• ?狀態指示?：提供豐富的LED狀態指示功能
• ?電源靈活性?：可變VDDMAC電壓范圍支持1.8V、2.5V和3.3V

二、硬件架構分析

2.1 系統框圖

DP83TC813EVM-MC采用模塊化設計，主要功能模塊包括：

• ?電源管理模塊?：提供5V至30V寬輸入電壓范圍，集成多路LDO
• ?主處理單元?：DP83TC813 PHY芯片實現核心轉換功能
• ?銅纜接口?：通過DP83867支持100BASE-TX
• ?控制接口?：MSP430F5528微控制器實現USB2MDIO接口
• ?時鐘系統?：25MHz晶振時鐘源或外部SMA時鐘輸入

2.2 主要元器件

• ?DP83TC813?：主PHY芯片，實現100BASE-T1接口
• ?DP83867?：輔助PHY芯片，實現100BASE-TX銅纜接口
• ?MSP430F5528?：管理接口微控制器
• ?TPS7B8133QDRVRQ1?：電源管理IC

三、快速配置指南

3.1 電源配置

• ?供電方式選擇?：
  • 通過接線柱(TP8, TP9)或筒式插孔(J22)連接單電源(5V至30V)
  • 也可通過USB供電(J9)，但需確保不同時連接外部電源
• ?電壓設置?：
  • 在J20、J21上放置跳線帽以啟用板載LDO
  • VDDMAC電壓通過跳線選擇：J1(3.3V)、J3(1.8V)、J5(2.5V)
  • 在J10(左側和中間)放置跳線帽使WAKE引腳保持高電平

3.2 工作模式配置

• ?主/從模式選擇?：
  • 主模式：在J2上放置跳線帽
  • 從模式：保持J2開路
• ?自主/管理模式選擇?：
  • 自主模式：保持J23開路
  • 管理模式：在J23上放置跳線帽

四、接口與通信

4.1 SMI接口配置

• ?板載MSP連接?：默認已連接，無需額外操作
• ?外部MSP連接?：將MSP的MDC連接到J14最右側引腳，MDIO連接到J14最左側引腳
• ?PHY ID設置?：
  • DP83TC813 PHY_ID：10
  • DP83867 PHY_ID：01

4.2 USB2MDIO工具使用

1. 首次使用時需在Windows 10 PC上安裝MSP430驅動和USB2MDIO軟件
2. 通電EVM并通過micro-USB端口連接到計算機
3. 通過讀取寄存器0x0001驗證通信：
   • DP83TC813無連接伙伴時應讀取0x0061，有連接時應讀取0x0065
   • DP83867無連接伙伴時應讀取0x7949，有連接時應讀取0x796D

五、設計注意事項

5.1 電源設計

• 電源輸入范圍：5V至30V寬輸入
• 多路電壓輸出：1.0V、1.8V、2.5V、3.3V
• 電源濾波：每路電源需配置適當去耦電容

5.2 布局建議

• 模擬和數字地分離
• 高頻信號走線保持等長和阻抗匹配
• 電源走線足夠?qū)挾纫越档妥杩?/li>

5.3 散熱考慮

• 大電流路徑使用足夠銅面積
• 必要時添加散熱孔

六、典型應用場景

1. ?車載以太網應用?：用于連接100BASE-T1車載網絡和傳統100BASE-TX設備
2. ?工業以太網網關?：作為不同物理層標準的轉換接口
3. ?網絡測試設備?：用于協議分析和網絡調試
