Texas Instruments TAS2780EVM評估模塊為設計人員提供將 TAS2780放大器集成到系統中并提供單聲道揚聲器輸出的工具。該評估板設計用于評估TAS2780數字輸入單聲道D類音頻放大器（具有揚聲器IV檢測功能）。

數據手冊：*附件：Texas Instruments TAS2780EVM評估模塊數據手冊.pdf

特性

TAS2780EVM模塊支持使用具有以下接口的TAS2780器件進行評估和開發：
- USB接口
- 通過PurePath? Console 3 (PPC3) GUI、USB-HID進行軟件控制
- USB級音頻設備與Microsoft^?^ Windows^?^ 7+兼容
- 外部100mil接頭
- PSIA – I^2^S/TDM接口
- I^2^C
- 硬件關斷控制
- 中斷輸出
單聲道揚聲器評估
連接多個電路板
USB輸入

TAS2780EVM頂部視圖

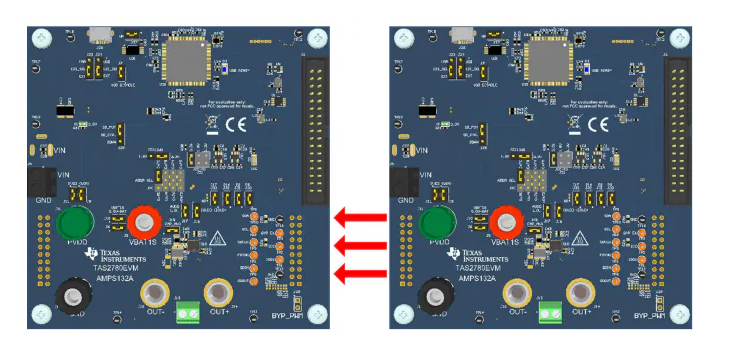

TAS2780EVM多通道連接

德州儀器TAS2780數字放大器評估模塊技術解析

一、TAS2780EVM概述

德州儀器(TI)的TAS2780EVM是一款專為TAS2780RYA數字輸入D類音頻放大器設計的評估模塊。該模塊采用單聲道配置，能夠高效驅動各種尺寸的揚聲器，在4Ω負載和16V電源電壓下可提供20W的峰值功率輸出。

核心特性

?高效Y橋技術?：輸出級采用創新的Y橋架構，可根據輸出功率需求自動切換兩個不同的電壓軌，顯著提高低功率時的效率
?集成監測功能?：內置揚聲器電壓和電流檢測，提供實時揚聲器狀態監控
?多設備擴展?：通過I2S/TDM + I2C接口支持最多8個設備共享公共總線
?靈活接口?：支持USB、USB-HID、I2S/TDM和I2C等多種控制接口

二、關鍵性能參數

TAS2780EVM的主要電氣規格如下表所示：

參數	規格范圍
VBAT1S供電電壓	2.7-5.5V
AVDD供電電壓	1.65-1.95V
IOVDD供電電壓	1.65-1.95V或3-3.6V
PVDD供電電壓	VBAT(最小3V)至23V
輸出功率	最高25W
音頻接口	USB class-audio兼容

三、系統架構與功能模塊

3.1 電源管理系統

評估模塊采用靈活的電源配置方案：

默認通過J4/J5輸入3.9-23V電壓，經板上電源管理IC生成所需各級電壓
也可直接通過J9(J11)外接VBAT1S(PVDD)電源，此時需移除J8(J12)跳線

電源樹結構包括：

3.3V主電源軌
5V VBAT1S升壓轉換器
1.8V/1.2V LDO為邏輯電路供電

3.2 數字音頻接口

模塊支持多種數字音頻輸入選擇：

?USB音頻?：通過Micro-USB接口連接PC
?外部I2S?：通過J1連接外部音頻源
?多通道擴展?：通過J2輸出可級聯多塊評估板

接口切換通過跳線J23(J24)選擇，支持軟件控制與硬件切換兩種模式。

3.3 控制與監測系統

?PPC3 GUI控制?：通過PurePath Console 3軟件提供完整的設備配置界面
?寄存器映射?：可直接訪問和修改所有設備寄存器
?實時監測?：可讀取VBAT、PVDD電壓及芯片溫度等參數
?中斷系統?：提供IRQz引腳指示狀態變化

四、典型應用配置

4.1 單聲道評估配置

連接揚聲器至J15
通過J4/J5接入3.9-23V電源
Micro-USB連接PC
設置Windows音頻設備為"TI USB Audio UAC2.0"
打開PPC3軟件并連接EVM
點擊"Power Up"按鈕激活設備

4.2 多通道系統配置

通過J2連接多塊評估板的J1
每塊板設置不同的I2C地址(通過J20跳線)
每塊板獨立供電
在PPC3中配置TDM通道映射

五、設計要點與布局指南

?電源去耦?：所有電源軌應采用低ESR陶瓷電容，考慮直流偏置導致的容值下降
?接地設計?：使用多層地平面并通過多個導電過孔連接PGND和GND
?高電流布線?：PVDD、VBAT1S、OUT_P/N等大電流路徑避免使用過孔
?敏感信號隔離?：VSNS_P/N走線應遠離開關信號和輸出線路
?自舉電容?：盡可能靠近BST引腳放置

六、評估模塊的擴展應用

TAS2780EVM不僅可用于基本性能評估，還可支持：

?效率優化研究?：利用Y橋技術分析不同輸出功率下的效率曲線
?揚聲器保護算法開發?：基于集成的電壓/電流檢測實現高級保護策略
?多放大器系統原型設計?：驗證TDM總線上的多設備同步控制
?數字信號處理驗證?：測試各種DSP 濾波器配置對音質的影響
