?LMK04133 芯片文檔摘要

科技綠洲 ? 2025-09-15 16:04 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

LMK04100系列精密時鐘調節器無需高性能VCXO模塊即可提供抖動清除、時鐘倍增和分配。

當連接到恢復的系統基準時鐘和VCXO時,該器件可生成5個LVCMOS、LVDS或LVPECL格式的低抖動時鐘。
*附件:lmk04133.pdf

特性

  • 級聯 PLLatinum PLL 架構
    • PLL1冗余基準輸入信號丟失
      檢測自動和手動選擇
      基準時鐘輸入
    • PLL2相位檢測器速率高達100 MHz輸入
      倍頻器集成VCO
  • 輸出
    • LVPECL/2VPECL、LVDS 和
      LVCMOS 格式
    • 支持高達 1080 MHz 的時鐘速率
    • 五個專用通道分頻器模塊
    • 支持的常見輸出頻率:
      30.72 MHz、61.44 MHz、62.5 MHz、
      74.25 MHz、75 MHz、77.76 MHz、100 MHz、
      106.25 MHz、125 MHz、122.88 MHz、
      150 MHz、155.52 MHz、156.25 MHz、159.375 MHz、
      187.5 MHz、200 MHz、
      212.5 MHz、245.76 MHz、250 MHz、311.04 MHz、
      312.5 MHz、368.64 MHz、
      491.52 MHz、622.08 MHz、625 MHz、983.04 MHz
  • MICROWIRE (SPI) 編程接口
  • 工業溫度范圍:–40 至 85 °C
  • 3.15 V 至 3.45 V 工作電壓
  • 封裝:48 引腳 WQFN(7.0 × 7.0 × 0.8 mm)

參數

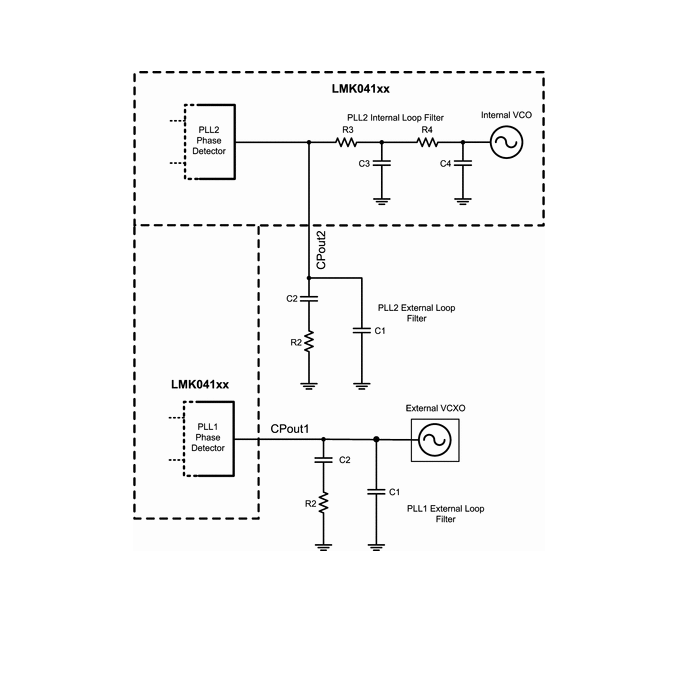

方框圖

?1. 產品系列與型號?

  • 所屬系列:LMK04100 家族時鐘抖動清除器
  • 包含型號:LMK04100/01/02/10/11/31/33
  • 文檔版本:SNAS516B(2011年4月發布,2012年11月修訂)

?2. 核心特性?

  • ?雙級聯PLL架構?
    • ?PLL1?:支持冗余參考輸入、信號丟失檢測、自動/手動參考時鐘選擇
    • ?PLL2?:相位檢測速率達100 MHz,集成VCO,支持輸入頻率倍頻
  • ?多樣化輸出?
    • 支持格式:LVPECL/2VPECL、LVDS、LVCMOS
    • 最高輸出頻率:1080 MHz
    • 專用分頻器通道:5個
    • 常見輸出頻率:覆蓋30.72 MHz至983.04 MHz(如61.44 MHz、125 MHz、622.08 MHz等)
  • ?控制接口?:MICROWIRE(SPI)編程接口
  • ?工作條件?
    • 電壓范圍:3.15 V ~ 3.45 V
    • 溫度范圍:-40°C ~ 85°C(工業級)
  • ?封裝?:48引腳WQFN(7.0 x 7.0 x 0.8 mm)

?3. 典型應用場景?

  • 2G/3G/4G多載波/多模式/多頻段基站
  • 蜂窩中繼器
  • 高速ADC時鐘
  • SONET/SDH OC-48/192/768設備

?4. 關鍵優勢?

  • 高集成度:雙PLL+VCO設計簡化系統時鐘架構
  • 靈活性:支持多種輸出格式與頻率配置
  • 工業級可靠性:寬溫范圍與冗余設計
