PD快充原理

充電器內部有協議芯片，當外部設備連接時，設備會和充電器進行協議匹配，匹配成功之后，充電器才會輸出相應的電壓給設備供電，所以沒有這個XSP18取電芯片，充電器就不會輸出快充電壓（比如9V、12V、15V、20V）。

USB-A/Type-C充電器接口支持的協議

Type-C充電器采用的是PD快充協議，支持的電壓高，電流大，一般有5V3A、9V3A、12V3A、15V3A、20V5A等等。
USB-A口充電器一般支持QC協議和一些私有協議(例如華為FCP/SCP協議 ,三星AFC協議等）
需要同時兼容充電器的USB-A口和Type-C口就需要使用多協議快充誘騙協議芯片

XSP18是一款集成USB Power Delivery（PD2.0/3.0）PPS快充協議、QC2.0/3.0快充協議、華為快充協議和三星AFC等多種快充協議，的USB Type-C受電端取電芯片， 產品使用 XSP18 芯片可無需再配充電器， 功率最大支持 100W。

應用場景：

小家電、筋膜槍、吸塵器

鋰電池產品快速充電

智能家居、藍牙音響產品

卷發器、無線充電

XSP18支持的協議多，可支持市面上大部分充電器。支持PD協議+PPS協議+QC協議+三星AFC+華為FCP協議等。

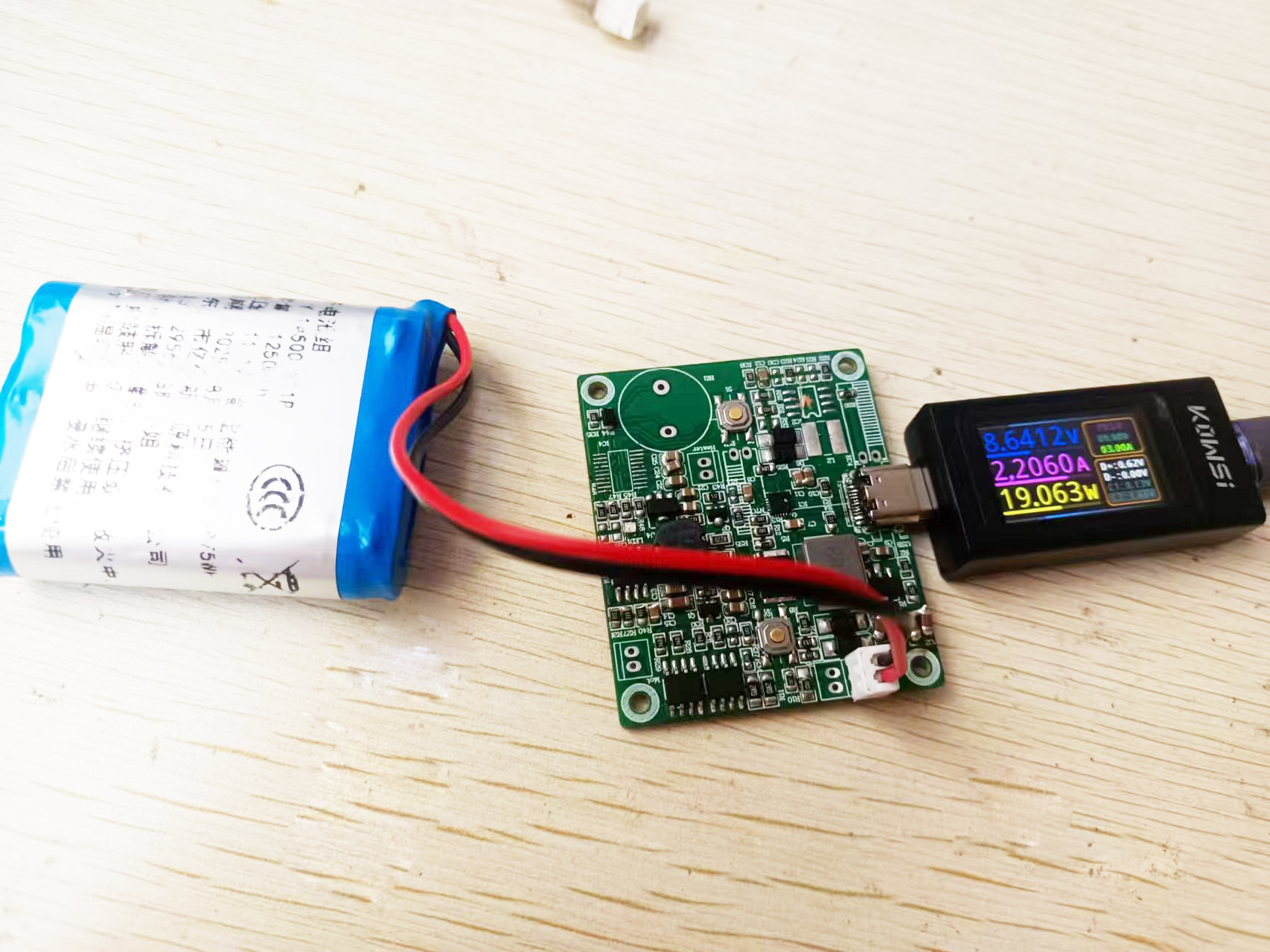

搭配電池充電芯片，可以實現大功率（最大20V5A，100W），快速充電。

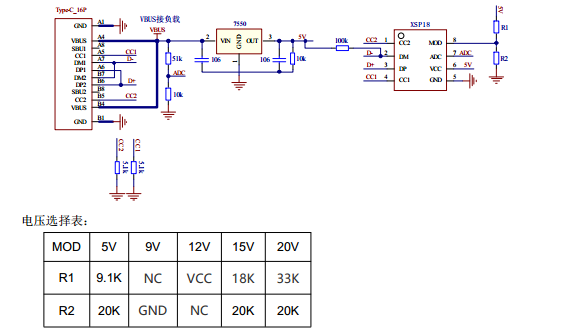

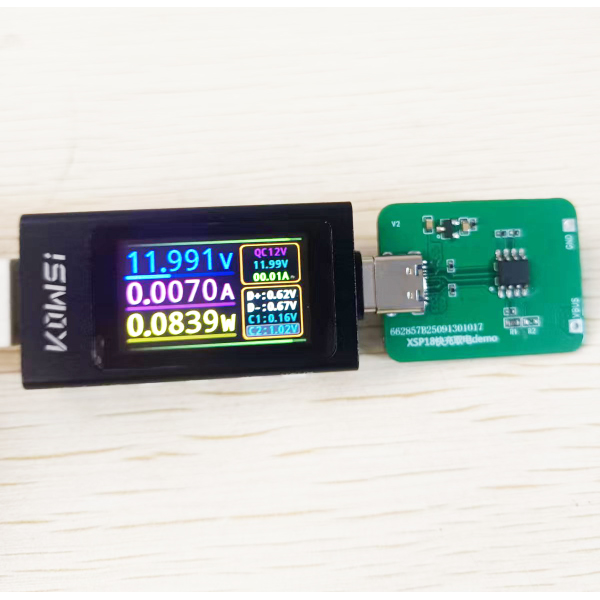

產考設計圖

XSP18使用電阻選擇電壓檔位，5V電壓電壓擋位R1使用9.1K電阻，讓使用20K電阻。
9V電壓R2直接接地或使用1K以內的電阻接地，R1懸空。
12V電壓檔位，R1直接接VCC或使用1K以內的電阻接VCC,R2懸空。
15V電壓檔位，R1使用18K電阻，R2使用20K電阻。
20V電壓檔位，R1使用33K電阻，R2使用20K 電阻

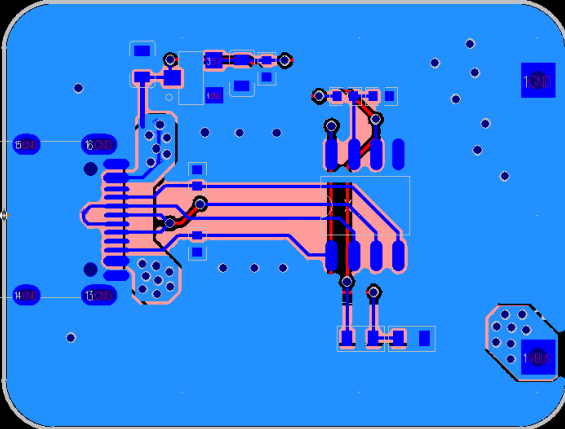

畫板注意事項

CC 網絡的 5.1k 電阻要靠近 Type-C 位置擺放。 畫板時芯片的 CC/DP/DM 遠離干擾源。

XSP18支持電壓檔位自動向下兼容功能，例如；設置的電壓檔位是20V連接的充電器最大支持電壓位12V,XSP18自動誘騙出12V電壓。 獲取快充協議順序（PD→QC2.0→QC3.0→AFC→FCP）
