Pcore2 62mm
基本半導體推出62mm封裝的1200V工業級碳化硅MOSFET半橋模塊,產品采用新一代碳化硅MOSFET芯片技術,在保持傳統62mm封裝尺寸優勢的基礎上,通過創新的模塊設計顯著降低了模塊雜散電感,使碳化硅MOSFET的高頻性能得到更充分發揮。
基于電機驅動應用,基本半導體針對62mm規格的碳化硅MOSFET與IGBT模塊進行了性能仿真對比,同時可提供這一款模塊產品配套的整套驅動板解決方案及零件。

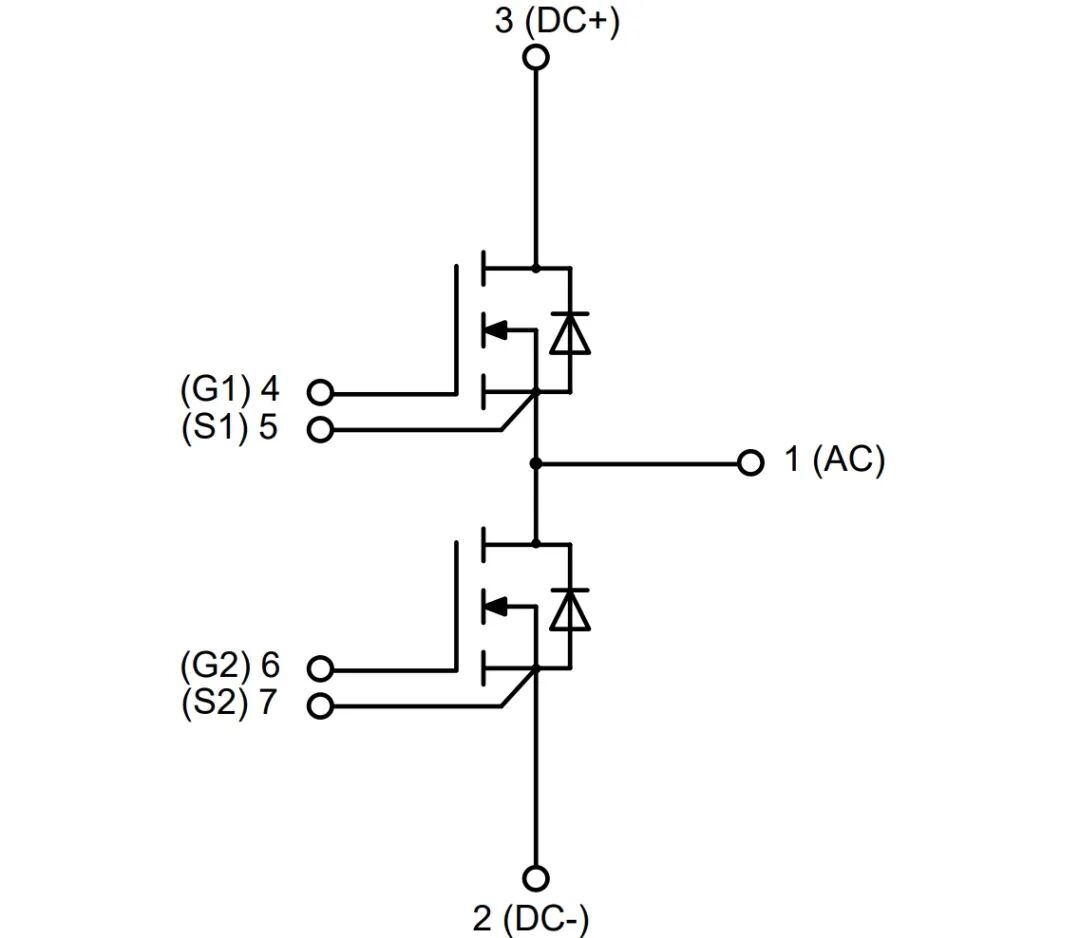

產品拓?fù)?/p>
產品特點
基本半導體第三代碳化硅MOSFET芯片技術,性能更優
低導通電阻,高溫下RDS(on)表現優異
低開關損耗,提高開關頻率,功率密度提升
高性能Si3N4AMB和高溫焊料引入,提高產品可靠性
高可靠性和高功率密度
低雜散電感設計,14nH及以下
銅基板散熱
應用領域
儲能系統
焊機電源
感應加熱設備
光伏逆變器
牽引輔助變流器
產品列表
產品性能實測數據對比(BMF540R12KA3與其他品牌產品)

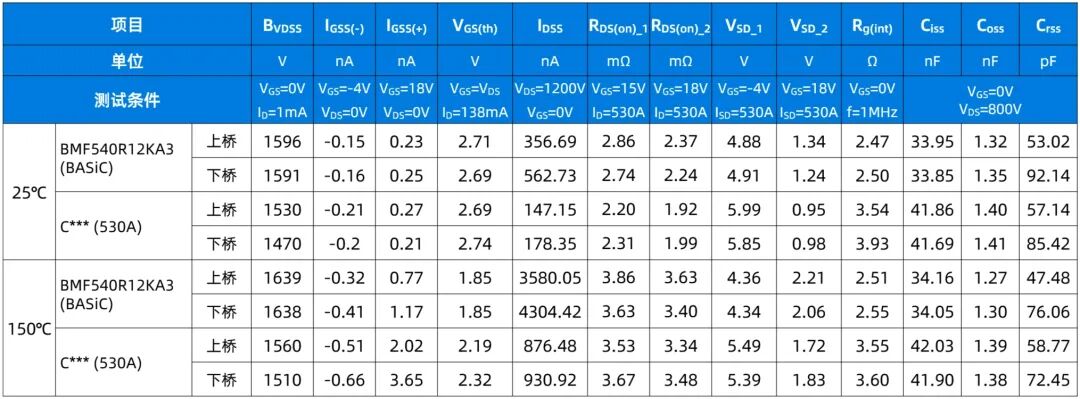

1. 靜態參數測試
2. 動態參數測試
BMF540R12KA3在ID=270A、ID=540A動態測試時,開通損耗、關斷損耗、總損耗均優于其它品牌同等級產品。

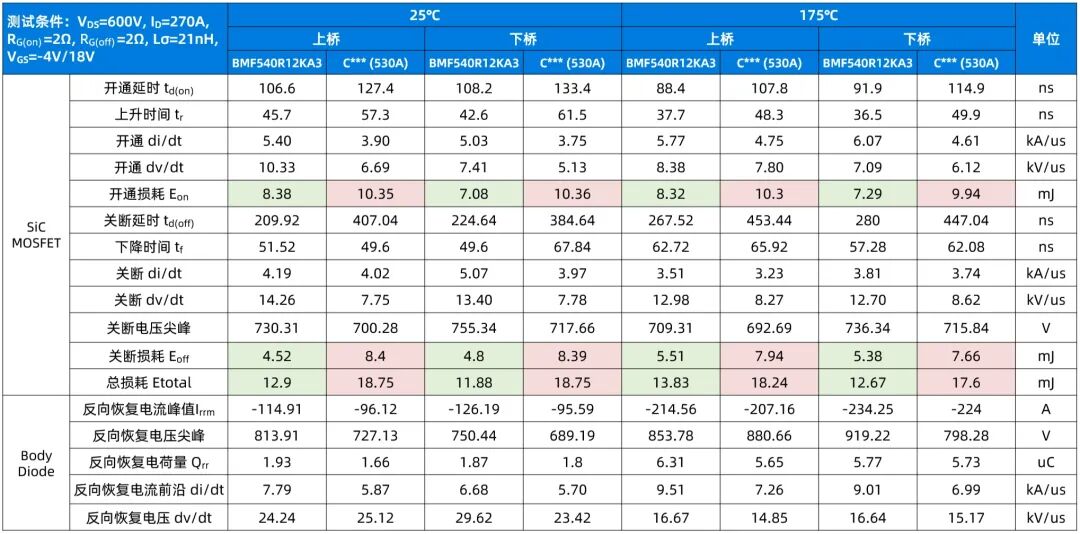

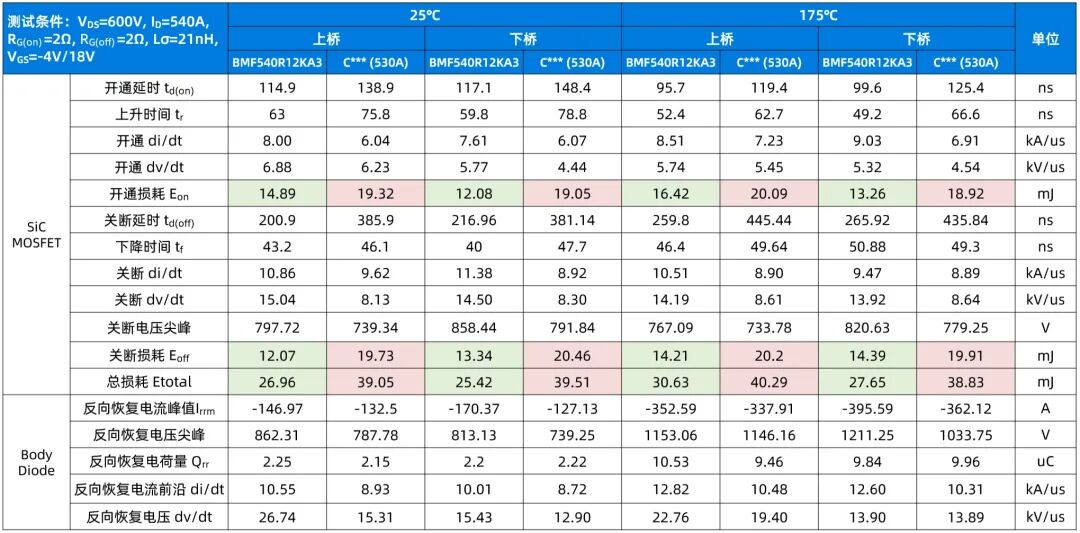

2.1 開關特性參數對比
測試條件:
VDS=600V,ID=270A, RG(on)=2Ω,
RG(off)=2Ω,Lσ=21nH, VGS=-4V/18V
測試條件:
VDS=600V,ID=540A, RG(on)=2Ω,
RG(off)=2Ω, Lσ=21nH, VGS=-4V/18V

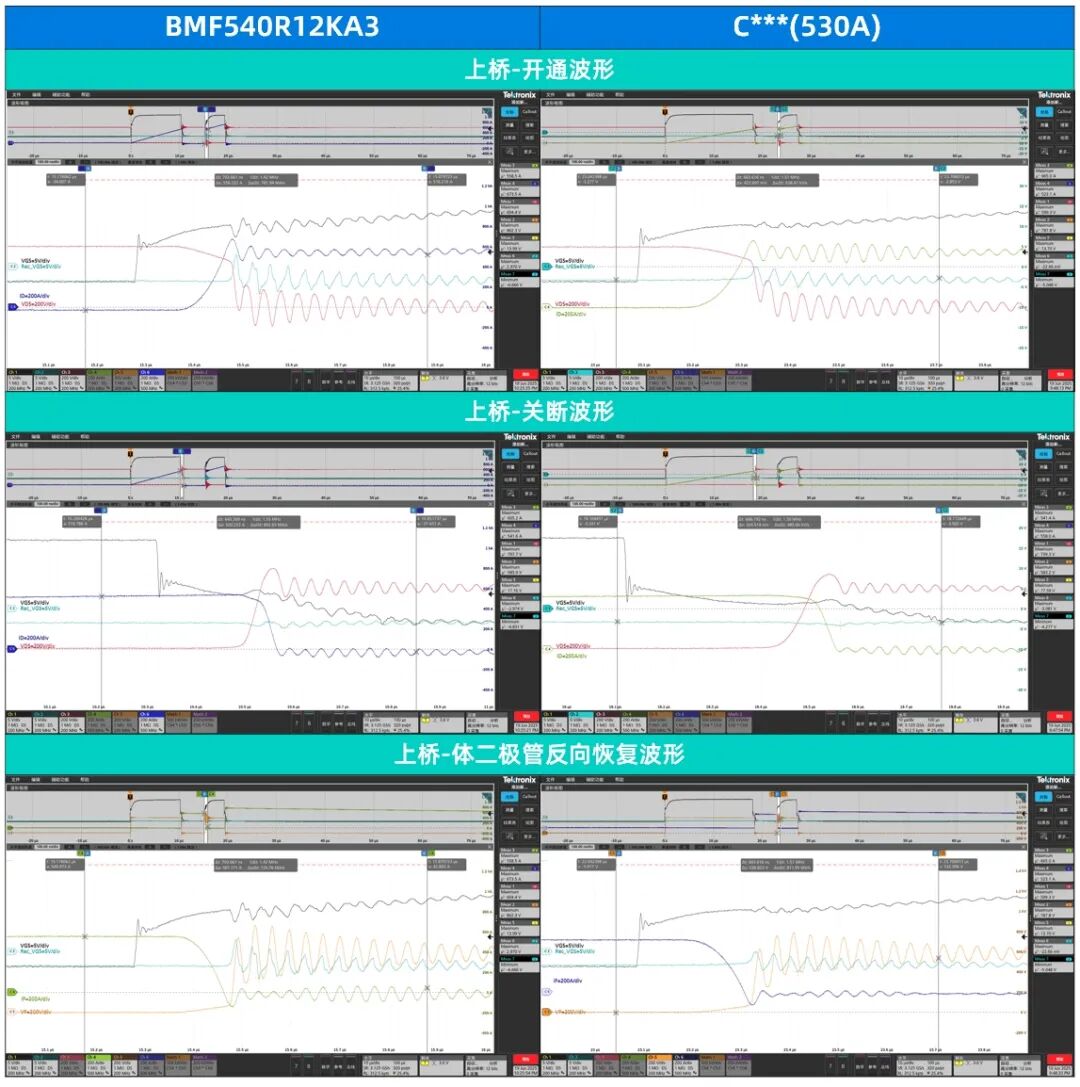

2.2 波形對比

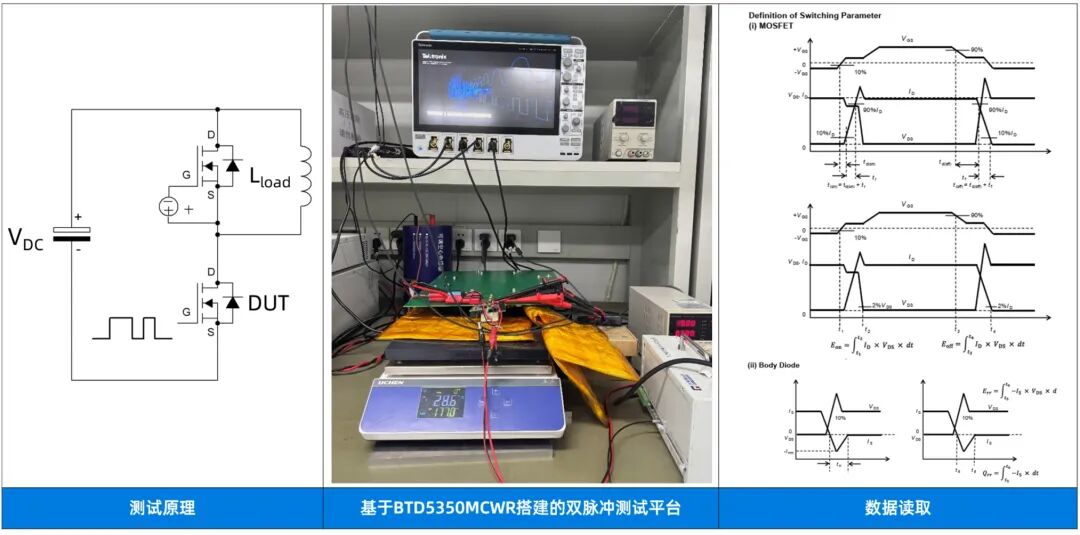

測試條件:
VDC=600V,VGS=-4V/+18V,
RG(on)=RG(off)=2Ω,Lload=10uH,
ID=540A,Tj=25℃
ID=540A——上橋
ID=540A——下橋
碳化硅MOSFET在電機驅動應用中與IGBT對比的仿真數據
1. 碳化硅MOSFET模塊與IGBT模塊對比

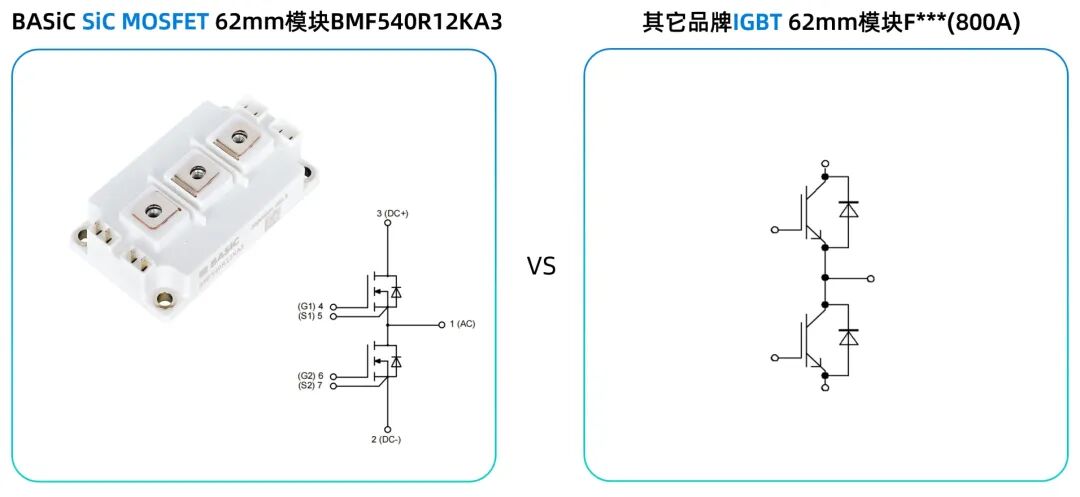

碳化硅MOSFET模塊與IGBT模塊在電機驅動應用中的對比
使用PLECS軟件建模。
紅框?yàn)闇囟群蛽p耗監控MOSFET和IGBT的位置,其余開關位置結果完全相同,不作展示。
仿真的工況及條件
仿真80℃散熱器溫度下,兩款62mm模塊在此應用工況中的損耗、結溫和整機效率。
應用為電機驅動。
3.1 仿真任務1——固定出力仿結溫

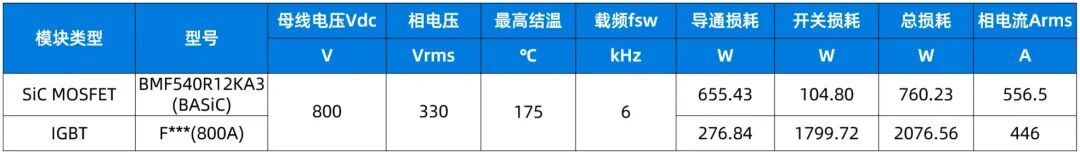

仿真80℃散熱器溫度下,母線電壓800V,輸出相電流300Arms應用工況下的損耗、結溫和整機效率。
輸出有功功率=300A*330V*3*cosφ=237.6kW
效率(%)=輸出有功功率/(輸出有功功率+器件總損耗功率)=237.6kW/(237.6+1.11922*6)kW=97.25%

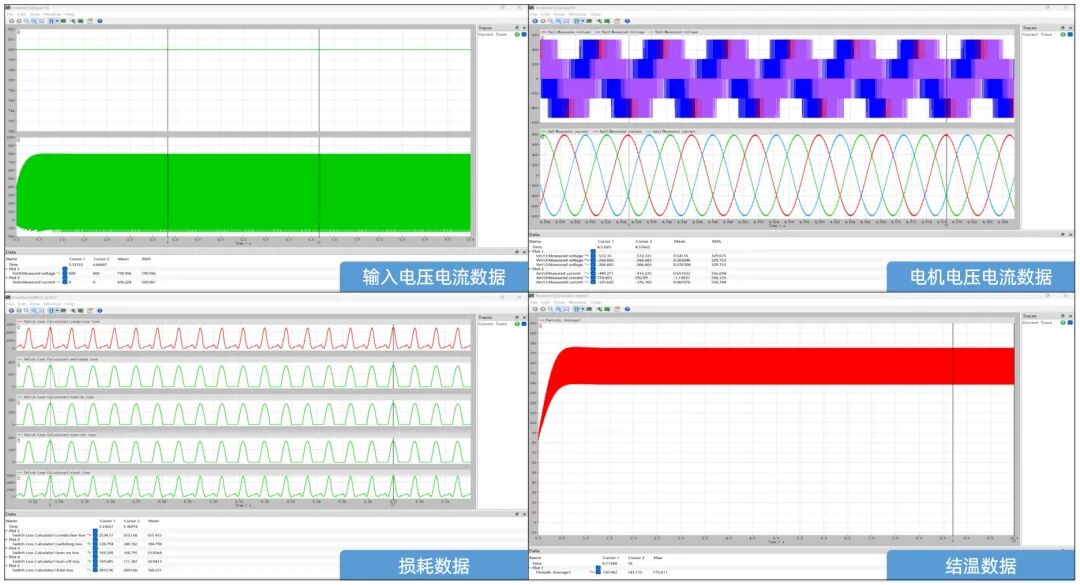

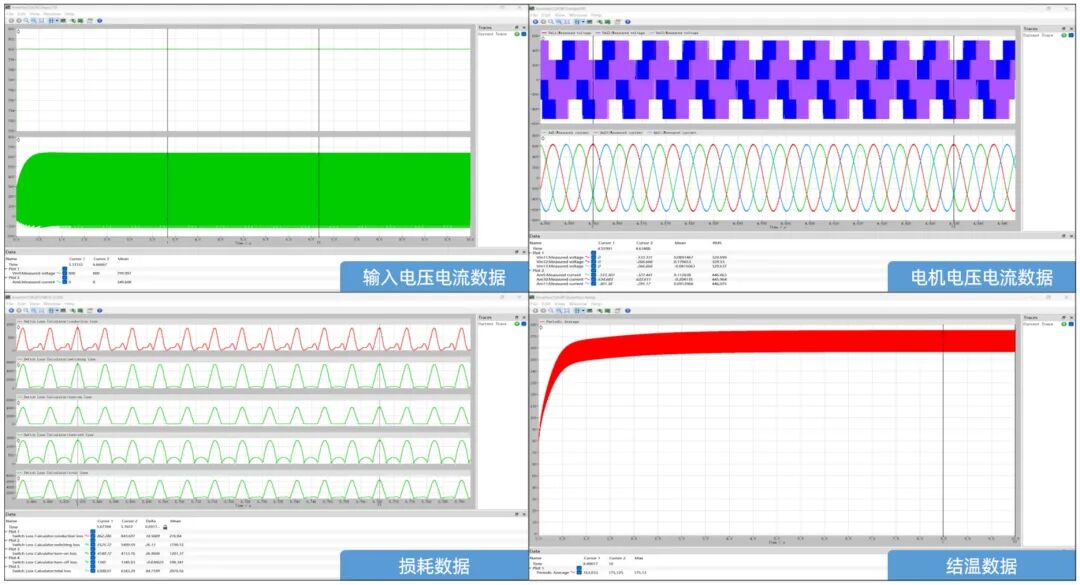

仿真結果波形
BMF540R12KA3(工況6kHz 300Arms)
F***(800A)(工況6kHz 300Arms)
3.2 仿真任務2——固定結溫仿出力
80℃散熱器溫度與約束結溫Tj≤175℃情況下,計算系統相電流輸出大小。

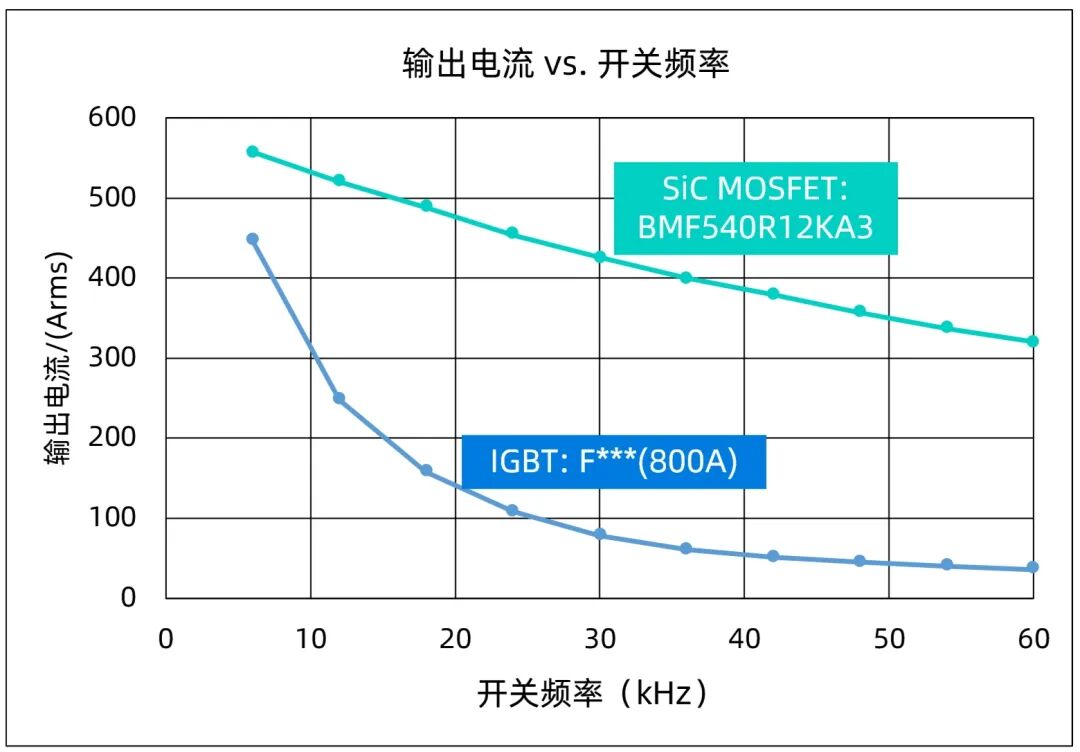

3.3 仿真任務3——開關頻率和輸出電流的關系
仿真母線電壓=800V,80℃散熱器溫度,在限制結溫Tj≤175℃情況下,兩款模塊開關頻率和輸出電流的關系。

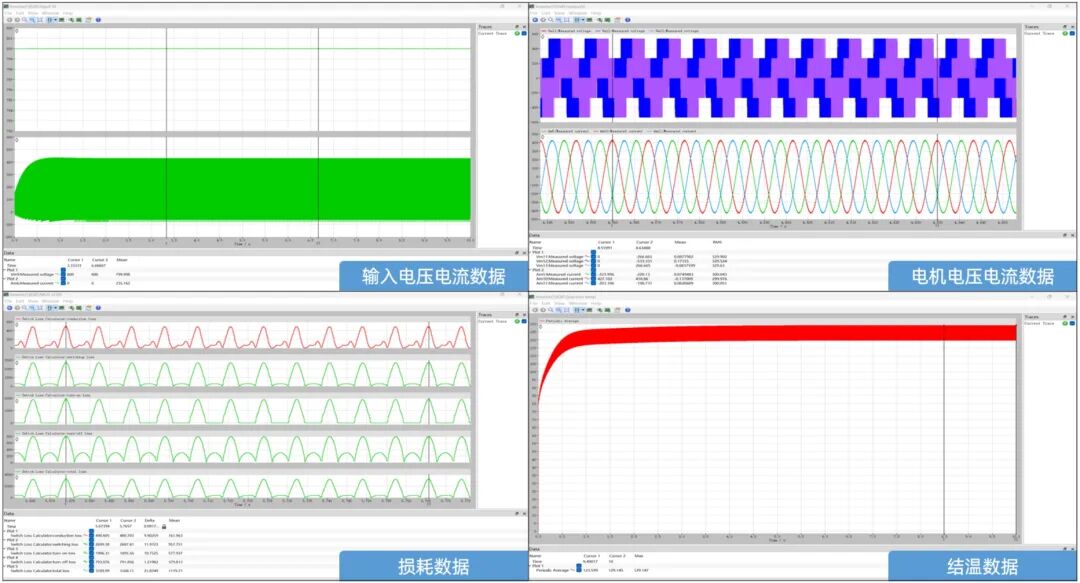

仿真結果波形
BMF540R12KA3(工況6kHz 556.5Arms)
F***(800A)(工況6kHz 446Arms)
基本半導體提供碳化硅MOSFET驅動板整體解決方案及其零件——針對62mm

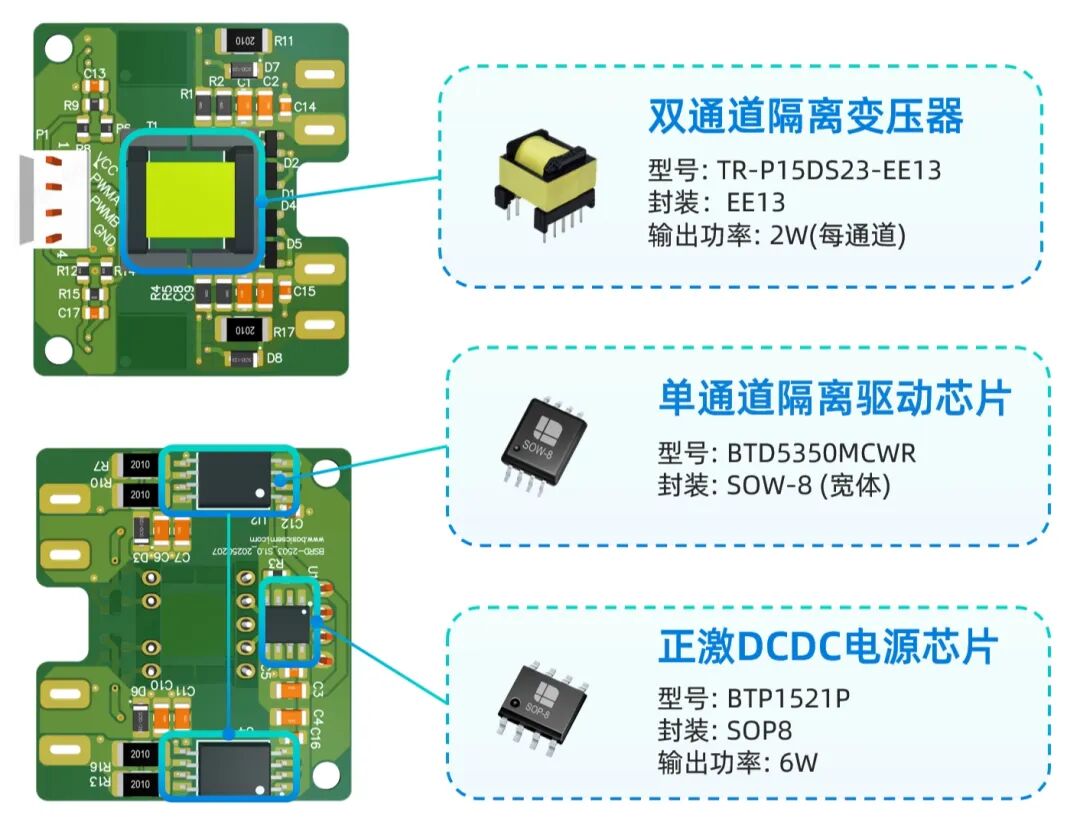

BSRD-2503所應用到的以下三款零件為基本半導體自主研發產品,用戶可單獨使用以下零件進行整體方案的設計。
