LTP755L系列是基于CMOS工藝的低壓差、低功耗線性穩壓器，提供500mA，具有低壓降電壓、高紋波抑制、高輸出精度和低供電電流。LTP755L系列包括一個精確的電壓基準模塊、一個誤差放大器、電壓設置電阻網絡、P型金屬氧化物半導體場效應管（P-MOSFET）通路器件、熱關斷電路和具有短路保護的限流電路。

LTP755L采用了一種出色的CMOS工藝，以最大限度地減少供電電流。 配備低導通電阻的P-MOS旁路器件，以實現更低的壓降電壓。LTP755L還具備EN（啟用）功能，可節省更多能源并延長電池壽命。

LTP755L系列采用SOT23-5、DFN1*1-4和DFN2*2-6封裝。

LTP755L
主要特點

輸入電壓范圍：1.9 to 5.5 V（6V max)

輸出電壓范圍：1.0 to 3.6 V(可定制) 或外部電阻可調

低壓差：260mV typical at 500mA @ 2.6~3.6Vout

低靜態電流：50 μA (典型值）

高PSRR：70dB @ 1kHz

帶短路保護，過流保護，過溫保護

輸出主動放電

帶使能 （SOT23-5,DFN2*2-6)

封裝信息：SOT23-5，DFN 1*1-4 and DFN 2*2-6

LTP755L
主要優勢

支持可調輸出版本

給敏感系統提供更高的電源抑制能力

完善的保護功能，防止短路對芯片的損傷

配合輸入或使能引腳，斷電快速放電，給到輸出明確狀態

支持靈活的小封裝應用需求

LTP755L
主要市場和應用

電池供電類設備

參考電壓

攝像頭

手持類設備

LTP755L

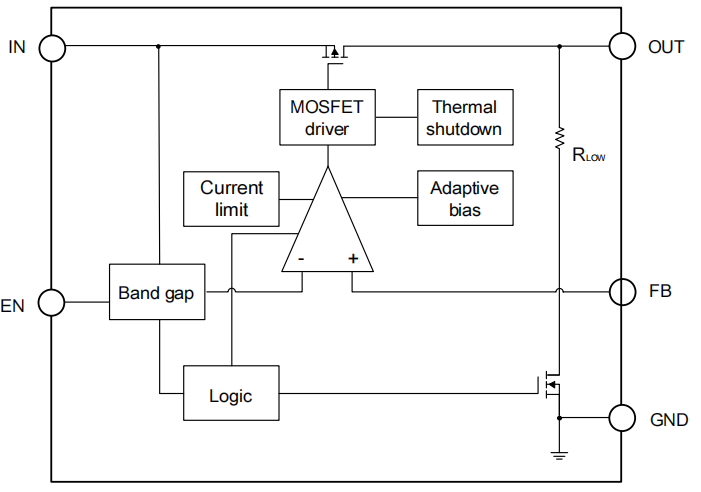

系統框圖LTP755L
訂購信息
