CDCLVD1216時鐘緩沖器將兩個可選時鐘輸入（IN0、IN1）中的一個分配給16對差分LVDS時鐘輸出（OUT0、OUT15），時鐘分配的偏斜最小。該CDCLVD1216可以接受兩個時鐘源進入輸入多路復用器。輸入可以是LVDS、LVPECL或LVCMOS。
*附件：cdclvd1216.pdf

該CDCLVD1216專為驅動 50 Ω輸電線路而設計。如果以單端模式驅動輸入，則適當?shù)钠秒妷?（V AC_REF ）應用于未使用的負輸入引腳。

IN_SEL引腳選擇路由到輸出的輸入。如果此引腳保持打開狀態，則會禁用輸出（靜態）。該部件支持故障安全功能。它包含輸入遲滯，可防止在沒有輸入信號的情況下輸出隨機振蕩。

該器件在 2.5 V 電源環境中工作，特性為 –40°C 至 85°C（環境溫度）。該CDCLVD1216采用小型48引腳、7mm×7mm QFN封裝。

特性

• 2：16 差分緩沖器
• 低附加抖動：10 kHz 至 20 MHz 時為
  <300 fs RMS
• 55 ps（最大值）的低輸出偏斜
• 通用輸入接受 LVDS、LVPECL、LVCMOS
• 通過控制引腳選擇時鐘輸入
• 16 個 LVDS 輸出，兼容 ANSI EIA/TIA-644A 標準
• 時鐘頻率高達 800 MHz
• 2.375–2.625V 器件電源
• LVDS基準電壓，V AC_REF ，可用于電容耦合輸入
• 工業溫度范圍 –40°C 至 85°C
• 封裝采用 7mm × 7mm 48 引腳 QFN （RGZ） 封裝
• ESD 保護超過 3 kV HBM、1 kV CDM
• 應用
  • 電信/網絡
  • 醫學影像
  • 測試和測量設備
  • 無線通信
  • 通用時鐘

參數

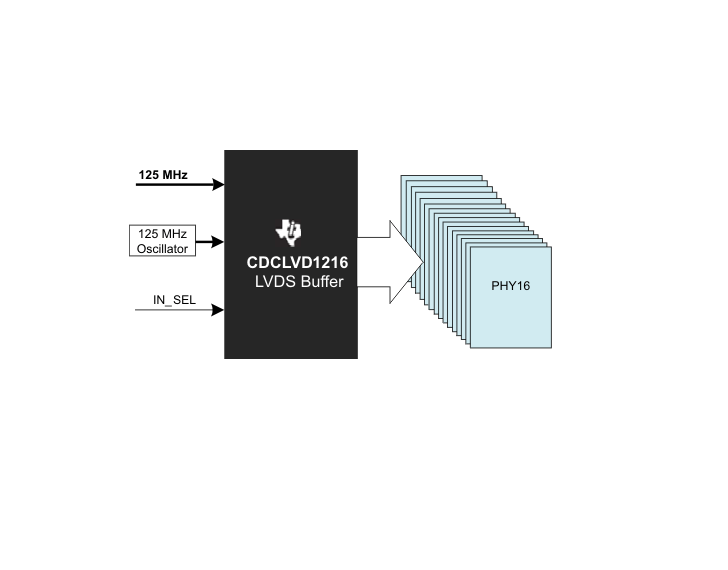

方框圖

?1. 產品概述?
CDCLVD1216是德州儀器(TI)推出的2:16差分時鐘緩沖器，專為高性能時鐘分配設計。核心特性包括：

• ?16路LVDS輸出?：符合ANSI EIA/TIA-644A標準，支持最高800MHz時鐘頻率
• ?低抖動性能?：附加抖動<300 fs RMS（10kHz-20MHz頻段）
• ?多協議輸入?：兼容LVDS、LVPECL和LVCMOS信號
• ?工業級工作溫度?：-40°C至85°C

?2. 關鍵參數?

• ?電源電壓?：2.375V-2.625V（典型2.5V）
• ?輸出特性?：
  • 差分輸出電壓250-450mV
  • 輸出偏斜≤55ps（最大值）
  • 傳播延遲2.5ns（典型值）
• ?熱特性?：48引腳QFN封裝（7mm×7mm），結至環境熱阻30.6°C/W

?3. 功能框圖?

• 輸入選擇通過IN_SEL引腳控制（0=IN0，1=IN1，懸空=關閉輸出）
• 集成參考電壓生成器（VAC_REF）用于容性耦合輸入
• 內置200kΩ輸入上拉/下拉電阻

?4. 典型應用?

• 電信/網絡設備時鐘樹
• 醫療成像系統
• 測試測量儀器
• 無線通信基站
• 通用時鐘分配場景

?5. 設計注意事項?

• ?熱管理?：必須將底部散熱焊盤接地以優化散熱
• ?電源濾波?：建議每個電源引腳配置0.1μF去耦電容
• ?輸入配置?：
  • LVDS輸入推薦100Ω端接
  • 3.3V LVCMOS需限制擺幅（VIH≤VCC）
  • 未用輸入建議通過1kΩ電阻接地
• ?輸出配置?：
  • LVDS輸出需100Ω差分端接
  • 交流耦合時建議使用0.1μF電容

?6. 可靠性特性?

• ESD保護：3kV HBM，1kV CDM
• 絕對最大額定值：電源電壓-0.3V至2.8V

文檔還包含詳細的電氣特性表、時序圖、封裝尺寸及典型應用電路圖，適用于高速時鐘分配系統的硬件設計參考。
