在如今便攜式音頻設備蓬勃發展的市場環境中，一款性能穩定、音質出色且適配多種場景的音頻功率放大器，成為眾多設備廠商研發過程中的關鍵需求。HT8692 作為一款內置 BOOST 升壓模塊的 F 類音頻功率放大器，憑借其豐富的功能、優異的性能參數以及廣泛的適配性，在便攜式音頻領域展現出顯著的優勢，能夠為各類音頻設備提供可靠的音頻放大解決方案。

從核心的功率輸出能力來看，HT8692 內置的 BOOST 升壓模塊是其一大亮點，該模塊可通過外置電阻靈活調節升壓值，這一設計讓它在鋰電池供電的場景下也能擁有出色表現。當升壓至 7.0V 時，在不同負載條件下，其輸出功率表現穩定且強勁：在 10% THD+N（總諧波失真加噪聲）的行業常用標準下，面對 4Ω 負載，它能連續輸出 6.5W 功率；若負載為 3Ω，連續輸出功率則可提升至 8.0W，這樣的功率水平能夠滿足大多數便攜式音頻設備對音質音量的需求，無論是日常聽歌還是小型場景的音頻播放，都能帶來清晰洪亮的聲音效果。同時，為了適配不同的使用需求，HT8692 還支持通過外部設置來調節 BOOST 輸出電壓，進一步提升了其在不同設備中的靈活性。

而 HT8692 最為突出的特點，當屬其防削頂失真（ACF）輸出控制功能。在音頻播放過程中，輸入的音樂、語音信號幅度過大，或是 BOOST 升壓電壓下降，都容易導致輸出信號出現削頂失真，也就是我們常說的 “破音”，這不僅會嚴重影響聽音體驗，長期下來還可能對揚聲器造成過載損壞。HT8692 的 ACF 功能能夠精準檢測這些可能引發削頂失真的情況，并及時進行抑制，同時還能自適應防止因 BOOST 升壓電壓下降導致的失真問題。這一功能不僅顯著提升了音頻播放的音質，讓用戶享受到更加細膩、舒適的聽音體驗，還能有效保護揚聲器，延長設備的使用壽命。此外，考慮到部分特殊使用場景的需求，芯片還專門設置了 ACF-Off 模式，方便用戶根據實際情況進行切換。

在功放模式選擇上，HT8692 同樣具備靈活的特性，它支持 AB 類和 D 類功放模式的自由切換。在實際應用中，D 類功放雖然效率較高，但有時會受到 EMI（電磁干擾）的困擾，影響設備的正常工作和音頻質量。當遇到這類問題時，用戶可隨時將 HT8692 切換至 AB 類音頻功放模式，規避 EMI 干擾帶來的影響，確保音頻設備始終保持穩定的工作狀態，這一設計為設備在不同電磁環境下的正常運行提供了保障。

不僅如此，HT8692 在簡化電路設計、降低成本方面也做了充分考量。它內部集成了免濾波器數字調制技術，這項技術能夠讓芯片直接驅動揚聲器，無需額外搭配濾波網絡。同時，該技術還能最大程度減小脈沖輸出信號的失真和噪音，保證音頻輸出的純凈度。無需濾波網絡的設計，不僅減少了外部元器件的使用數量，節省了系統空間，降低了整體的生產成本，對于空間受限的便攜式應用設備來說，更是一大福音，讓設備在小型化設計上有了更多可能。

在設備保護和節能方面，HT8692 也表現得十分全面。它內置的關斷功能能夠?qū)⒋龣C電流最小化，有效降低設備在待機狀態下的功耗，延長電池使用壽命，契合當前綠色節能的發展趨勢。同時，芯片還集成了多重保護功能，包括輸出端過流保護、片內過溫保護以及電源欠壓異常保護等。當設備出現電流過大、芯片溫度過高或是電源電壓異常等情況時，這些保護功能會及時啟動，避免芯片和相關元器件受到損壞，大幅提升了設備運行的安全性和穩定性。

HT8692 擁有兩個不同的版本，分別是 HT8692S 和 HT8692H，不同版本在功率輸出上存在一定差異。其中，HT8692H 在 VBAT（升壓輸入）=4.2V、PVDD（升壓輸出）=7.5V、RL（負載）=3Ω、THD+N=10% 的條件下，輸出功率可達 9W；而 HT8692S 在不同負載下的功率參數也十分明確：當 VBAT=4.2V、PVDD=7.0V、THD+N=10% 時，面對 3Ω 負載輸出 8.0W 功率，4Ω 負載輸出 6.5W 功率，8Ω 負載則輸出 3.5W 功率。需要注意的是，除非有特別說明，下文提及的參數均基于 HT8692S 的實際測試值，HT8692L（推測為另一版本，原文表述可能存在筆誤，應為 HT8692H）和 HT8692S 的參數可能會略有不同，用戶在選擇和使用時需根據實際需求關注版本差異。

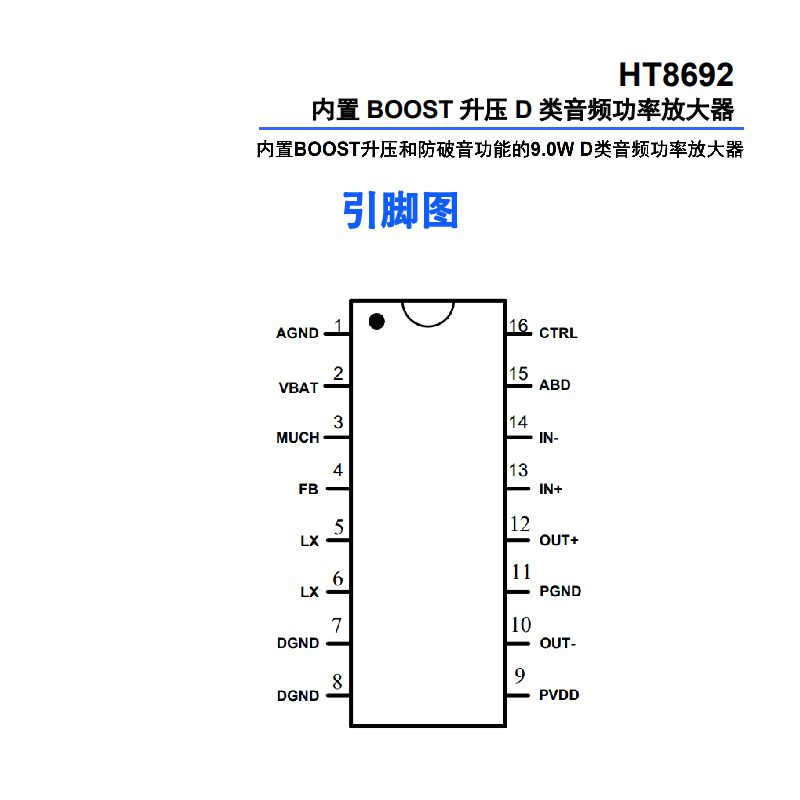

除了上述功能和參數外，HT8692 的電源規格也具備廣泛的適配性，其升壓輸入 VBAT 的范圍為 2.5V 至 5.5V，升壓輸出 PVDD 的范圍則為 VBAT 至 7.5V，能夠兼容多種不同規格的電源供應。在封裝方面，它采用無鉛封裝的 SOP16L-PP 形式，符合環保要求，同時也便于生產過程中的焊接和安裝。

憑借著全面的性能和靈活的適配性，HT8692 的應用場景十分廣泛，幾乎涵蓋了當前主流的便攜式音頻設備和部分小型音頻設備，包括藍牙音箱、便攜式音箱、2.1 聲道小音箱、擴音器等音頻播放設備；還可應用于 iphone/ipod/ipod docking、MP4、導航儀、平板電腦、筆記本電腦、智能手機以及小尺寸 LCD 電視 / 監視器、便攜式游戲機等各類帶有音頻功能的設備，為這些設備的音頻系統提供穩定、高質量的放大支持。

綜上所述，HT8692 作為一款內置 BOOST 升壓模塊的 F 類音頻功率放大器，在功率輸出、音質保障、模式切換、成本控制、保護節能等方面均表現出色，再加上廣泛的應用場景適配，無疑成為了便攜式音頻設備領域一款極具競爭力的產品，能夠為設備廠商提供高效、可靠的音頻解決方案，也為用戶帶來優質的聽音體驗。
