在工業控制、通信設備、家用電器等領域，信號處理是核心環節之一，其中運算放大器（運放）是實現信號處理的核心器件，其選型參數直接決定了信號鏈路的性能和輸出信號的質量，是確保信號正常、精確輸出的關鍵所在。芯伯樂MCP6001/2/3系列運算放大器憑借低靜態電流（80uA typ）、高帶寬增益積（1MHz）、低失調電壓（1mV typ）等參數成為精密型運算放大器的理想選擇。

01

產品概述

MCP6001/2/4系列是一款具有高性能、低功耗的運算放大器，具備1MHz的寬頻帶寬、0.8V/us的壓擺率和低靜態電流（80uA），其優秀的性能參數使得芯伯樂MCP6001/2/4系列能夠在多種應用中提供卓越的信號處理能力。

02

產品選用設計優勢

低輸入偏置電流

輸入偏置電流低至皮安級，適用于高阻抗信號源的場景，能有效避免信號源泄漏電流帶來的誤差。

軌到軌輸出

輸出電壓范圍可接近電源電壓軌，能夠提供更高的動態范圍和信號擺幅，適用于各種對輸出電壓范圍要求較高的應用。

寬工作電壓范圍

支持寬電源電壓1.8V~6.0V供電，為電路設計提供了更大的靈活性，能夠適應不同的電源環境。

03

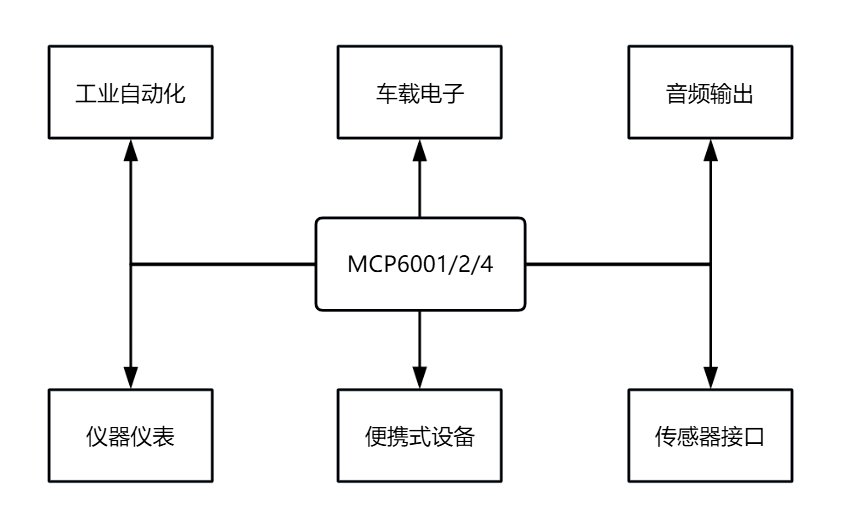

應用場景

儀器儀表

在儀器儀表設備中，對傳感器信號進行放大、濾波等處理，其低噪聲、低偏置電流特性有助于提高儀器儀表設備的測量精度。

應用場景

可用于PLC模塊中的信號調理、傳感器信號放大與濾波，保證信號的高精度傳輸與處理。

車載電子

如行車記錄儀、車載導航系統等，為系統中的信號處理模塊提供穩定的放大功能。

04

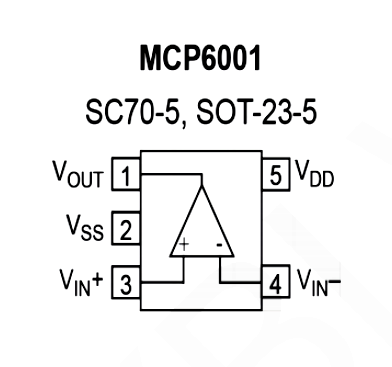

引腳配置

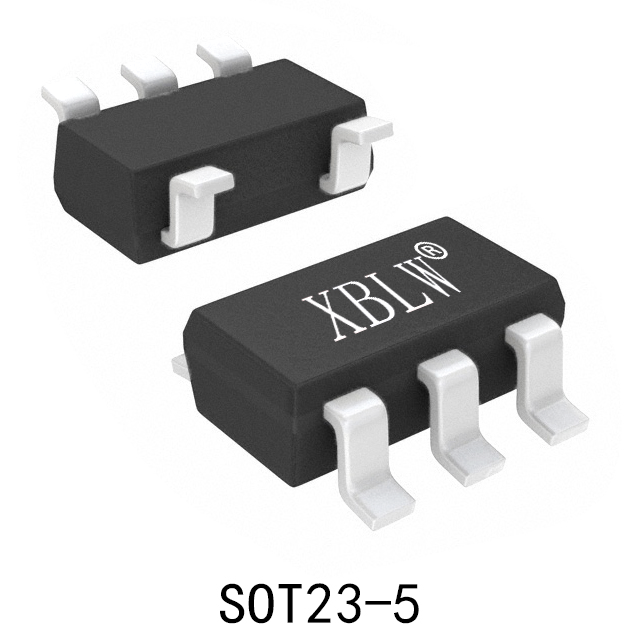

（以SOT235封裝為例）

05

典型應用電路

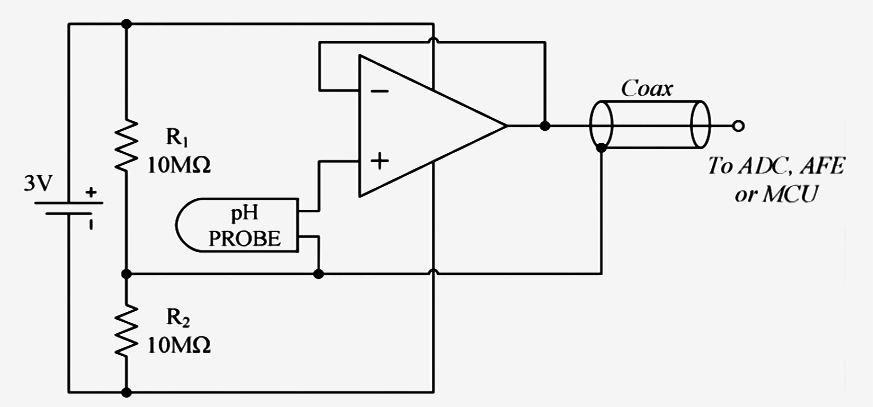

電壓跟隨器/緩沖器電路

該電路可將MCP6001/2/4系列配置為電壓跟隨器模式，輸入信號通過10MΩ的高阻抗源接入，經芯片緩沖后輸出至ADC或MCU等后續處理電路。這種配置適用于驅動低電壓、高阻抗的化學傳感器（如pH探頭），能夠有效地減少信號源的負載效應，提高信號的穩定性與準確性。

06

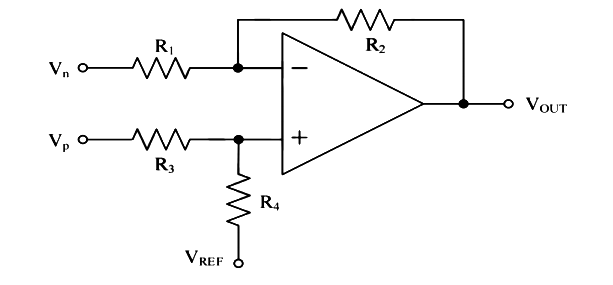

差分放大器電路

通過合理設置外圍電阻的阻值，可實現對雙端輸入信號的差分放大。例如，當R4/R3=R2/R1時，輸出電壓Vout =（Vp-Vn）x R2/R1+VREF，該電路在工業傳感器信號處理、音頻信號處理等場景中廣泛應用，能夠有效抑制共模干擾，提取差分信號中的有用信息。

07

總結

芯伯樂XBLW MCP6001/2/4系列憑借其低功耗、高精度等優異性能，在眾多電子系統中發揮著至關重要的作用。無論是工業、儀器儀表還是車載領域，均能為設計工程師提供可靠的信號處理解決方案。其1MHz的頻帶寬度和軌到軌輸出特性，使其在處理高速、高精度信號時表現出色，能夠滿足現代電子設備對信號處理的嚴苛要求。處。
