在工業控制、汽車電子和便攜式設備等領域，對運算放大器的性能要求越來越高，尤其是在帶寬、噪聲、功耗和輸入輸出范圍等方面的平衡。芯伯樂的XAD8605/XAD8606/XAD8608系列運算放大器，以其11MHz帶寬、低噪聲、軌到軌輸入輸出和微安級功耗，為高精度信號處理提供了可靠的解決方案。

產品概述

XAD8605（單通道）、XAD8606（雙通道）和XAD8608（四通道）是一系列基于CMOS工藝的低噪聲、軌到軌輸入輸出運算放大器。該系列具備11MHz的增益帶寬積和11V/μs的壓擺率，靜態電流低至750μA（每通道），最大輸入失調電壓不超過±0.35mV。其工作電壓范圍寬達1.8V至5.5V，適用于多種供電環境。

設計優勢

高帶寬與低噪聲

11MHz帶寬，使其非常適合音頻處理、傳感器信號調理和高速數據采集系統。

軌到軌輸入輸出

支持輸入輸出信號幅值接近電源軌（Rail-to-Rail Input and Output），最大化動態范圍，尤其適用于低電壓單電源系統。

低功耗設計

每通道靜態電流僅750μA，適合電池供電的便攜設備，延長續航時間。

高集成度與可靠性

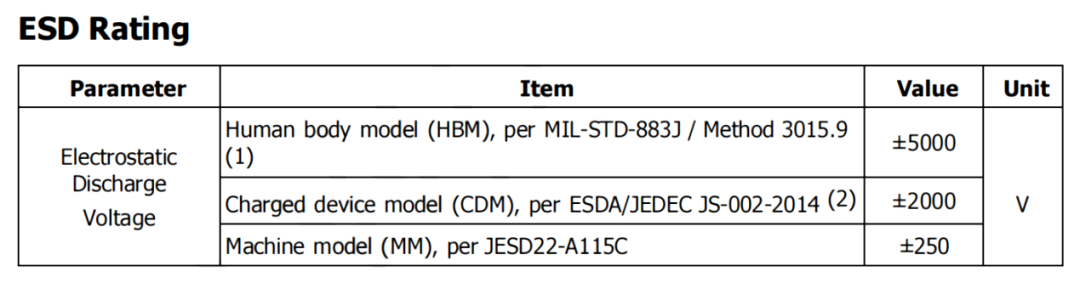

內置RF/EMI濾波器，具備5kV ESD保護，支持-40°C至+125°C的寬溫度范圍，適用于汽車電子和工業環境。

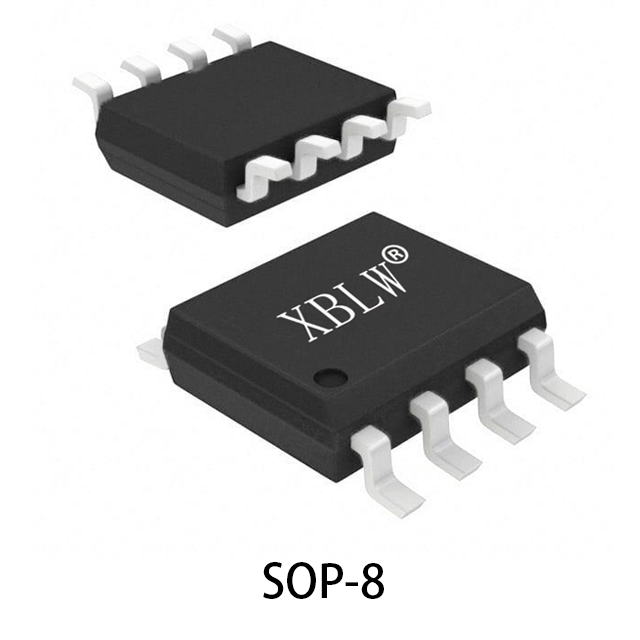

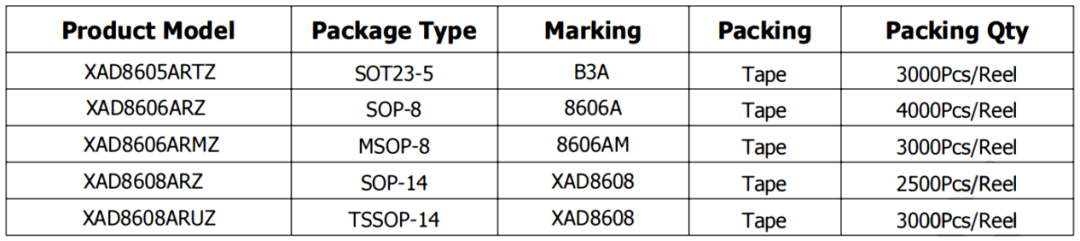

多種封裝選項

提供SOT23-5、SOP-8、MSOP-8、SOP-14和TSSOP-14等多種封裝，方便不同空間要求的系統集成。

應用場景

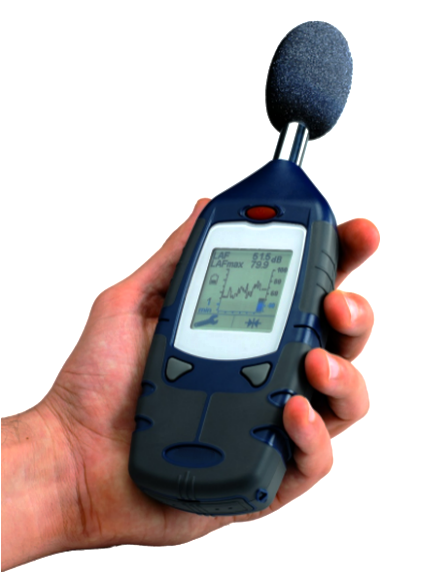

便攜式儀器

其低功耗和高精度特性使其成為手持測試設備和電池供電儀表的理想選擇。

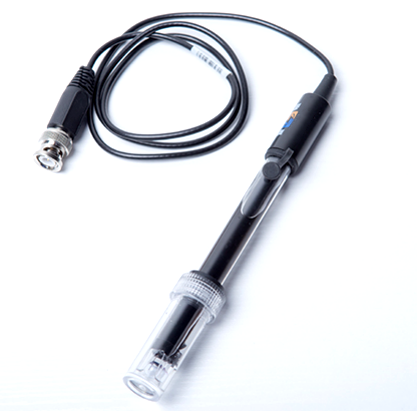

傳感器接口

憑借高輸入阻抗（pA級偏置電流）和軌到軌性能，XAD860x可直接連接高阻抗傳感器（如pH電極、壓力傳感器），并驅動ADC進行高保真信號轉換。

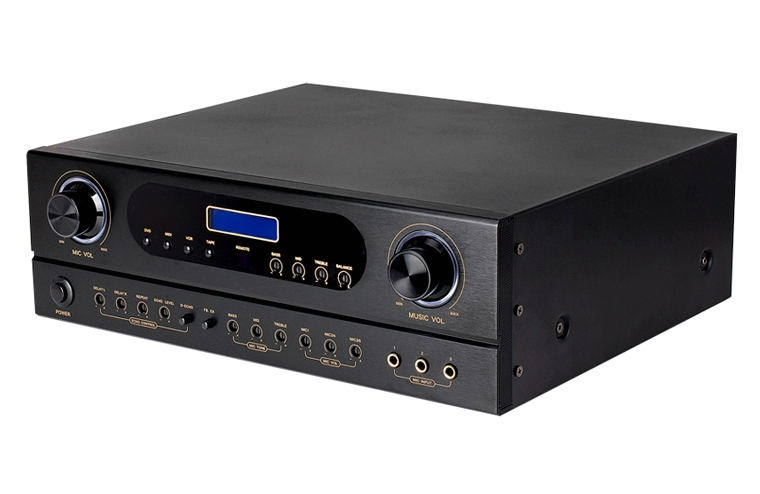

音頻與電機驅動

高帶寬和低失真特性適合音頻放大和電機控制中的電流檢測與反饋環路。

引腳配置（以SOT23-5為例）

典型應用電路

01

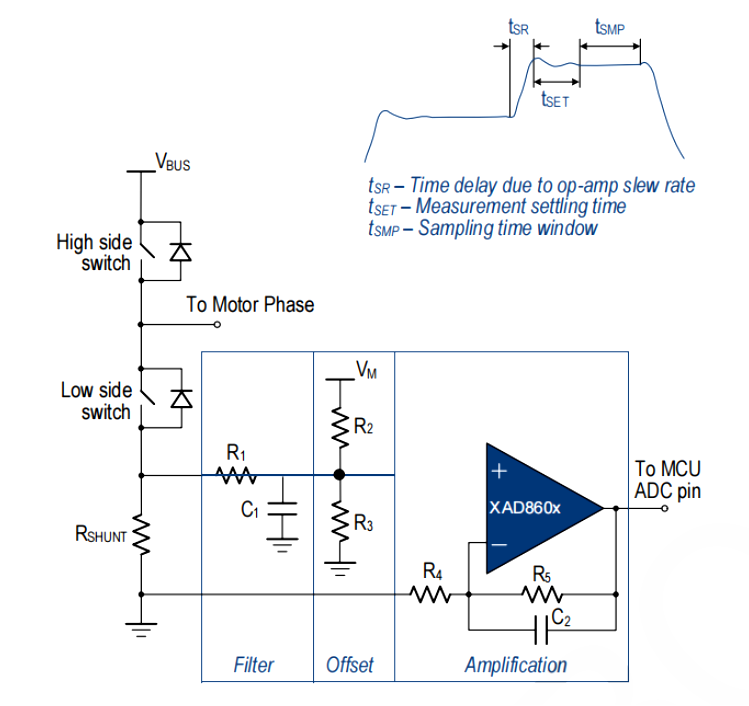

電機相電流檢測電路
通過外接采樣電阻和XAD860x構建的差分放大電路，可準確檢測電機相電流，適用于變頻器和伺服驅動系統。

02

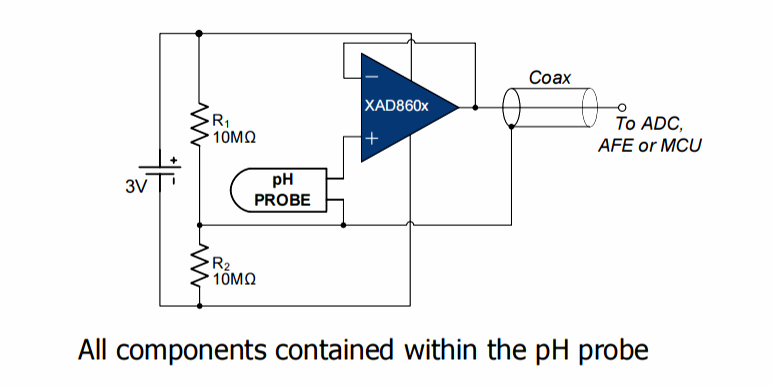

高阻抗傳感器緩沖電路劃
利用XAD860x的高輸入阻抗和低偏置電流，可直接緩沖如pH傳感器等輸出信號，避免信號衰減，提升測量精度。

總結

芯伯樂XAD8605/8606/8608系列運算放大器以其高帶寬、低噪聲、軌到軌性能和低功耗優勢，在汽車電子、工業控制、便攜設備和傳感器接口等應用中表現出色。其豐富的封裝選擇和良好的溫度適應性，為系統設計師提供了靈活、可靠的信號調理方案，助力提升整體系統的精度與穩定性。
